Способ получения полиалюминатов щелочных металлов со структурой -глинозема

Способ получения полиалюминатов щелочных металлов со структурой -глинозема

Иллюстрации

Показать все

Реферат

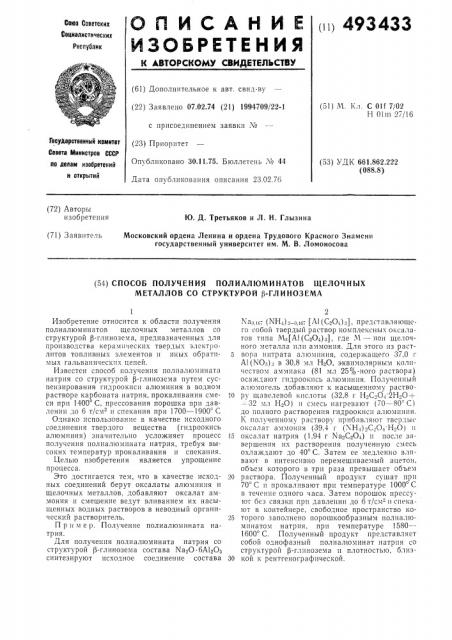

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0п 493433

Союз Советских

Социалистических

Республик (61) дополнительное к авт. свид-ву (22) Заявлено 07.02.74 (21) 1994709/22-1 (51) М. 1;л. С Olf 7/02

Н Оlгп 27/16 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 30.11.75. Бюллетень № 44 (53) УДК 661.862,222 (088.8) ло делам изобретений и открытий

Дата опубликования описания 23.02.76 (72) ABTOp6I изобретения

Ю. Д. Третьяков и Л. Н. Глызина

Московский ордена Ленина и ордена Трудового Красного Знамени государственный университет им. М. В. Ломоносова (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ПОЛИАЛЮМИНАТОВ ЩЕЛОЧНЫХ

МЕТАЛЛОВ СО СТРУКТУРОЙ 6-ГЛИНОЗЕМА

Изобретение относится к области получения полиалюминатов щелочных металлов со структурой 1 -глинозема, предназначенных для производства керамических твердых электролитов топливных элементов и иных обратимых гальванических цепей.

Известен способ получения полиалюмината натрия со структурой р-глинозема путем суспензирования гидроокиси алюминия в водном растворе карбоната натрия, прокаливания смеси при 1400 С, прессования порошка при давлении до 6 т/см2 и спекания при 1700 †19 С

Однако использование в качестве исходного соединения твердого вещества (гидроокись алюминия) значительно усложняет процесс получения полиалюмината натрия, требуя высоких температур прокаливания и спекания.

Целью изобретения является упрощение процесса.

Это достигается тем, что в качестве исходных соединений берут оксалаты алюминия и щелочных металлов, добавляют оксалат аммония и смешение ведут вливанием их насыщенных водных растворов в неводный органический растворитель.

Пример. Получение полиалюмината натрия.

Для получения полиалюмината натрия со структурой р-глинозема состава Ха О 6А120.синтезируют исходное соединение состава

N3<) lG", (NH.,) „o,g", t Al1C O.,) з), представляющего собой твердый раствор комплексных оксалатов типа M (Al(CzO.,)з), где М вЂ” ион щелочного металла или аммония. Для этого из раст5 вора нитрата алюминия, содержащего 37,0 г

A1(NO )„ 30,8 мл НзО, эквимолярным количеством аммиака (81 мл 25%-ного раствора) осаждают гидроокись алюминия. Полученный алюмогель добавляют к насыщенному раство10 pl гцаве lEÂDÉ кис 70TbI (32,8 г Н.С 0 2H O+ — 32 мл Н О) и смесь нагревают (70 — 80= C) до полного растворения гидроокиси алюминия.

К полученному раствору прибавляют твердые оксалат аммония (39,4 г (ХН1).С 01 Н.О) и

15 оксалат натрия (1.94 r Na C Î,) и после завершения их растворения полученную смесь охлаждают до 40 С. Затем ее медленно вливают в интенсивно перемешиваемый ацетон, объем которого в три раза превышает объем

20 раствора. Полученный продукт сушат при

70 С и прокаливают при температуре 1000 С в течение одного часа. Затем порошок прессуют без связки при давлении до 6 т/см - и спекают в контейнере, свободное пространство ко25 торого заполнено порошкообразным полиалюминатом натрия, при температуре 1580—

1600 С. Полученный продукт представляет собой однофазный полиалюминат натрия со структурой $-глинозема и плотностью, близ30 кой к рентгенографической.

493433

Про 1мст изобретения

Сосотавителв Л. Глызина

Техред Е. Подурушнна

Корректор М. Лейзерман

Релактор Г. Лановая

Заказ 138 8 Изд. Хв 1995 Тираж 593 Подписное

ЦНИИПИ 1 осударствеииото комитета Совета Министров ССС1 ио делам изобретений и открытий

1l3035. Москва. Ж-35, Раушская наб.. д. 4 5

Тииотрыфи!1, Ilp. С!)ну!1013 и 2

Способ получения полиалюминатов щелочных металлов со структурой Р-глинозема путем смешения соединений алюминия !I щелочных металлов, прокаливания смеси, преccoBcl н11!I 11 CIII. .I .I! II! !51, о !, I II и !I 1о и! 11 и с !! I L Ì, " I о с целью упрощения пр0цесса, в качестве исходных соединений берут оксалаты, добавляют оксалат аммония и смеше i!10 ведут вливанием

5 их насыщенного водного раствора в неводный органический растворитель.
