Тангенциальный зубомер
Иллюстрации
Реферат

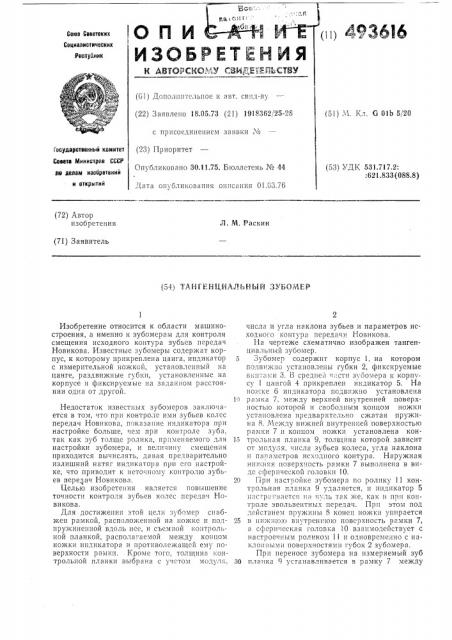

IG П И
ИЗОБРЕТЕИ
IEE1 4936I6
Союз Советских
Социалистических
Уеспуолик
К АВТОРСТВО,";";У 1. ВИД„Е ."ЕЛ (G1) Доно;шнтельное к авт. свид-ву (22) Заявлено 18.05,73 (21) 1918362/25-28 (5I) Я. Кл. 6 01Ь 5,г20 с присоединением заявки № (23) Приоритет
Опуоликовано 30,11.75. Бюллетень № 44 осурврствеиний комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 531.717.2:
:621.833 (088.8) Дата опубликования описания 01.03.7б (72) Автор изобретения
Л. М. Раскин (71) Заявитель (54) TAH1ÅHÖHAËÜÈÛÉ ЗУБОМЕР
Изобретение относится к области машиностроения, а именно к зубомерам для контроля смещения исходного контура зубьев передач
Новикова. Известные зуooMepbl содержат корпус, к которому прикреплена цанга, индикатор с измерительной ножкой, установленный на цанге, раздвижные губки, установленные на корпусе и фиксируемые на заданном расстоянии одна от другой.
Недостаток известных зубомеров заключается в том, что при контроле ими зубьев колес передач Новикова, показание индикатора при настройке больше, чем при контроле зуба, так как зуб толще ролика, применяемого для настройки зубомера, и величину смещения приходится вычислять, давая предвapитeльнo излишний натяг индикатора при его настройке, что привочит к неточному контролю зубьев передач Новикова.
Целью изобретения является повышение точности контроля зубьев колес передач Новикова.
Для достижения этой цели зубомер снабжен рамкой, расположенной на ножке и подпру киненной вдоль нее, и съемной контрольной планкой, располагаемой между конном ножки индикатора и противолежащей ему поверхности рамки. Кроме того, толщина контрольной планки выбрана с учетом модуля, числа и угла наклона зубьев и параметров исходного контура передачи Новикова.
На чертеже схематично изображен тангенциальный зубомер.
5 Зубомер содержит корпус 1, на котором подвижно установлены губки 2, фиксируемые винта,;и 3. Б средней исти зубомера к корпусу 1 цангой 4 прикреплен индикатор 5. На но>(I(e 6 индикатора подвижно установлена
1о pB:÷1ка 7, между верхней внутренней поверх нОстыо кОтОрОи и свобо IEEblì 1(онцом ножки устьч1овлена предварительно сжатая пружина 8. 1Чсяду нижней внутренней поверхностью рамки 7 и концом ножки установлена кон15 трольная планка 9, толщина которой зависит от модуля., числа зубьев колеса, угла наклона и параметров исходного контура. Наружная
HiI)(EE:lÿ поверхность рамки 7 выполнена в виде сферической головки 10.
20 При настройке зубомера по ролику 11 контрольная планка 9 удаляется, и индикатор 5 настратвается на пуль так же, как и прп контроле эвольвентных передач. Прп этом под действием пружины 8 конец ножки упирается
25 в нижгпо1о вч1тренгпо1О поверхность рамки 7, а сферическая головка 10 взаимодействует с настроечным роликом 11 и одновремеьп1о с наклонными поверхностями губок 2 зубомера.
При переносе зубомера на измеряемый зуб
30 планка 9 устанавливается в рамку 7 между
493616
Предмет изобретения
„|
Составитель д. Кениг
Техред А. Камышникова
Корректоры: Е. Давыдкина и О. Данишева
Редактор Н. Суханова
Заказ 127!12 Изд. М 1998 Тираж 782 Подписное
ПИ1Л!ЛПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, )К-35, Раушская наб., д. 475
Типография, пр. Сапупо а, 2 концом ножки и нижней внутренней поверхностью рамки. Скошенные поверхности губок
2 упираются в боковые поверхности зуба, сфсрическая головка рамки 7 соприкасается с поверхностью выступов зуба, а индикатор показывает абсолютную величину контролируемого смещения исходного контура без пересчетов.
1. Тангенциальный зубомер, содержащий корпус, к которому прикреплена цанга, индикатор с измерительной ножкой, устаповленный на цанге, раздвижные параллельные губки, установленные на корпусе и фиксируемые на заданном расстоянии одна от другой, отл и ч а ю шийся тем, что, с целью повышения
5 точности контроля передач Новикова, зубомер снабжен рамкой, расположенной на ножке и подпружиненной вдоль нее, и съемной контрольной планкой, располагаемой между концом ножки индикатора и противолежащей ему
15 поверхности рамки.
2. Зубомер по п. 1, отличающийся тем, что толщина планки выбрана с учетом модуля, числа и угла наклона зубьев и параметров исходного контура передачи Новикова.
