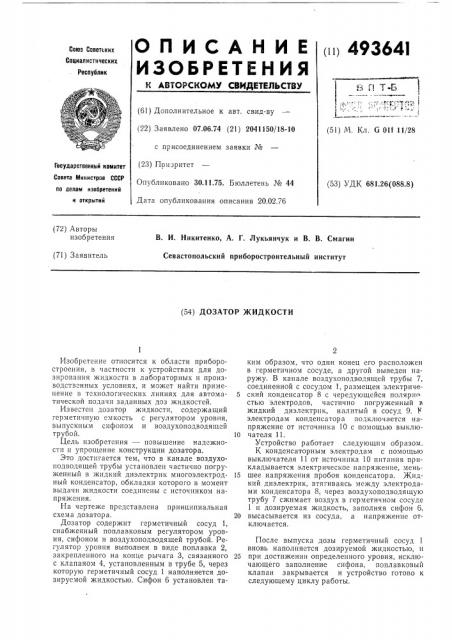

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (сс) 49364I

Союз Советских

Социалистических

Республик гс с (61) Дополнительное к авт. свид-ву (22) Заявлено 07,06.74 (21) 2041150/18-10 с присоединением заявки №

Государственный комитет (23) Приоритет

Совета ккинистрав СССР

Опубликовано 30.11.75. Бюллетень № 44 (51) М. Кл. G 0lf llj28 (53) УДК 681.26(088.8) по делам изобретений и открытий

Дата опубликования описания 20.02.76 (72) Авторы изобретения

В. И, Никитенко, А, Г. Лукьянчук и В. В. Смагин

Севастопольский приборостроительный институт (71) Заявитель (54) ДОЗАТОР )КИДКОСТИ

Изобретение относится к области приборостроения, в частности к устройствам для дозирования жидкости в лабораторных и производственных условиях, и может найти применение в технологических линиях для автоматической подачи заданных доз жидкостей.

Известен дозатор жидкости, содержащий герметичную емкость с регулятором уровня, выпускным сифоном и воздухоподводящей трубой.

Цель изобретения — повышение надежности и упрощение конструкции дозатора.

Это достигается тем, что в канале воздухоподводящей трубы установлен частично погруженный в жидкий диэлектрик многоэлектродный конденсатор, обкладки которого в момент выдачи жидкости соединены с источником напряжения.

На чертеже представлена принципиальная схема дозатора.

Дозатор содержит герметичный сосуд 1, снабженный поплавковым регулятором уровня, сифоном и воздухоподводящей трубой. Регулятор уровня выполнен в виде поплавка 2, закрепленного на конце рычага 3, связанного с клапаном 4, установленным в трубе 5, через которую герметичный сосуд 1 наполняется дозируемой жидкостью. Сифон 6 установлен таким образом, что один конец его расположен в герметичном сосуде, а другой выведен наружу. В канале воздухоподводящей трубы 7, соединенной с сосудом 1, размещен электриче5 ский конденсатор 8 с чередующейся полярно стью электродов, частично погруженный в жидкий диэлектрик, налитый в сосуд 9. Р электродам конденсатора подключается напряжение от источника 10 с помощью выклю10 чателя 11.

Устройство работает следующим образом.

К конденсаторным электродам с помощью выключателя 11 от источника 10 питания прикладывается электрическое напряжение, мень15 шее напряжения пробоя конденсатора. Жидкий диэлектрик, втягиваясь между электродами конденсатора 8, через воздухоподводящую трубу 7 сжимает воздух в герметичном сосуде

1 и дозируемая жидкость, заполняя сифон 6, 20 высасывается из сосуда, а напряженпе отключается.

После выпуска дозы герметичный сосуд 1 вновь наполняется дозируемой жидкостью, и

25 при достижении определенного уровня, исключающего заполнение сифона, поплавковый клапан закрывается и устройство готово к следующему циклу работы.

493641

Предмет изобретения

Составитель А. Гулгазарян

Техред А, Камышникова

Редактор И. Грузова

Корректор Т. Фисенкп

Заказ 149!7 Изд. № 2002 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Использование нового элемента — многоэлектродного конденсатора, частично погруженного в жидкий диэлектрик, для дозирования жидкостей, выгодно отличает предлагаемое устройство от известного, так как позволяет полностью автоматизировать процесс дозирования и дает возможность дистанционного управления этим процессом. Отсутствие механических подвижных деталей повышает надежность работы устройства и его долговечность.

Дозатор жидкости, содержащий герметичную емкость с регулятором уровня, выпуск5 ным сифоном и воздухоподводящей трубой, отлич ающи и ся тем, что, с целью повышения надежности и упрощения конструкции, в канале воздухоподводящей трубы установлен частично погруженный в жидкий диэлектрик

10 многоэлектродный электрический конденсатор, обкладки которого в момент выдачи жидкости соединены с источником напряжения.
