Вс. л аффект

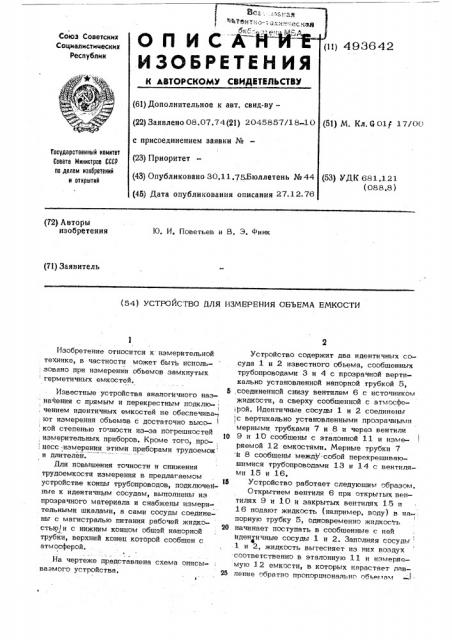

ОП ИСАЙ

ИЗОБРЕТЕН

Союз Советских

Социалистических

Республик

1) 493642

К АВТОРСКОМУ СВИДИТИЛ (61} Дополнительное к авт, саид-ву— (22) Заявлено 08.07,74(21) 204585 с присоединением заявки № (23) Приоритет

{43) Опубликовано 30,11.75.Бюллете (45) Дата опубликования описания

1) М. Кл. 00at 17/00

Государственный намнтет

Соаета Министров СССР по делам изобретений и открытий

3) УДК 681,121 (088.8) (72) Авторы изобретения

Ю, И, Поветьев и В, Э, Финк (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМА ЕМКОСТИ

Изобретение относится к измерительной технике, в частности может быть исполь; зовано при измерении обьемов замкнутых

: герметичных емкостей.

Известные устройства аналогичного назначения с прямым и перекрестным подклю-,, чением идентичных емкостей не обеспечива- ют измерения объемов с достаточно высо- . кой степенью точности из-за погрешностей измерительных приборов. Кроме того, про-, I цесс измерения этими приборами трудоемок и длителен.

Для повышения точности и снижения трудоемкости измерения в предлагаемом устройстве концы трубопроводов, подключенные к идентичным сосудам, выполнены из прозрачного материала и снабжены измерительными шкалами, а сами сосуды соединеньт с магистралью питания рабочей жидкостью/и с нижним концом общей напорной трубки, верхний конец которой сообщен с атмосферой.

На чертеже представлена схема описываемого устройства, Устройство содержит два идентичных сосуда 1 и 2 известного обьема, сообщенных трубопроводами 3 и 4 с прозрачной вертикально установленной напорной трубкой 5, б,соединенной снизу вентилем 6 с источником жидкости, а сверху сообщенной с атмосфе рой. Идентичные сосуды 1 и 2 соединены с вертикально установленными прозрачными мерными трубками 7 и 8 и через вентили

10 9 и 10 сообщены с эталонной 11 и изме- ряемой 12 емкостями. Мерные трубки 7 и 8 сообщены между собой перекрещивающимися трубопроводами 13 и 14 с вентилями 15 и 16, 15 Устройство работает следующим образом.

Открытием вентиля 6 при открьттьтх вентилях 9 и 10 и закрытых вентилях 15 и

16 подают жидкость (например, воду) в напорную трубку 5, одновременно жидкость

20 начинает поступать в сообщенные с ней иден ичньте сосуды 1 и 2. Заполняя сосуды

l и 2, жидкость вытесняет из них воздух соответственно в эталонную 11 и измеряемую 1 2 емкости, в которых нарастает пав2а ление обратно пропорционально обьеr ам

493842

Г этих емкостей. Подачу жидкости прекраща-. ют при появлении столбов жидкости в мерных трубках 7 и 8. При этом высота уровней жидкости в трубках 7 и 8 разная, замеряют эту разность уровней (перепад дав,ления A Р), например, масштабной линейкой. Перепад давления A P характеризует отклонение измеряемого обьема от эталонного.

Затем жидкость сливают из устройства, производят втррой замер при перекрестном соединении, т. е. сосуд 1 через вентиль 16 соединяют с емкостью 12 при закрытом вентиле 9, а согуд 2 через вентиль 15 — с эталонной емкостью 11 при закрытом вентиле 10 и измеряют полученный перепад давления 6 Р,!

Обьем измеряемой емкости вычисляют как среднеарифметическую величину двух измерений по известной формуле:

ЭТ / - обьем измеряемой емкости 1с х при прямом соединении;

/l

-- обьем измеряемой емкости при

Х пе рек р ее тн ом соединении;

- объем эталонной емкости 11; эт

V - объем сосуда 1;

А

- обьем сосуда 2;

Р - пе воначальное давление (ат р мосферное); — перепад давления между емкостями 11 и 12 при прямом соединении;

- перепад давления между емкостями 11 и 12 при перекрест» ном соединении.

Предмет изобретения б

Устройство для измерения обьема емкости, содержащее подключенные к магистрали питания два идентичных сосуда известного обьема, соединенных с эталонной и изрО теряемой емкостями трубопроводами с вен, тилями в прямом и перекрестном направлении, о т л и ч а ю ш е е с я тем, что, с целью повышения то/ности и снижения трудоемкости измерения, в нем концы трубоЯ проводов, подключенные к идентичнь/м сосу- " дам, выполнены из прозрачного материала и снабжены измерительными шкалами, а сами сосуды соединены с магистралью питания рабочей жидкостыд и с нижним концом, 30 обшей напорной трубки, верхний конец которой сообшен с атмосферой. Редактор Н.Батурина
