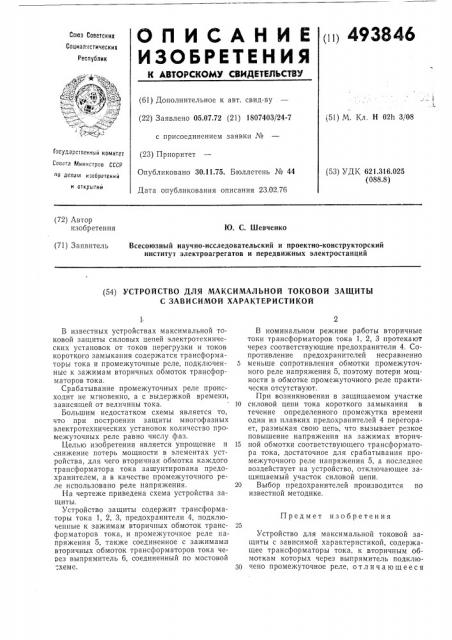

Р1 493846

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07.72 (21) 1807403/24-7 (51) М. Кл. H 02h 3/08 с присоединением заявки №

Государственный комитет

Совета Мнннстров СССР (23) Приоритет

Опубликовано 30.11.75. Бюллетень № 44

Дата опубликования описания 23.02.76

{53) УДК 621.316.025 (088.8) оо делам изобретений и открытий (72) Автор изобретения

Ю. С. Шевченко (71) Заявитель

Всесоюзный научно-исследовательский и проектно-конструкторский институт электроагрегатов и передвижных электростанций (54) УСТРОЙСТВО ДЛЯ МАКСИМАЛЬНОЙ ТОКОВОЙ ЗАЩИТЫ

С ЗАВИСИМОЙ ХАРАКТЕРИСТИКОЙ

Предмет изобретения

В известных устройствах максимальной токовой защиты силовых цепей электротехнических установок от токов перегрузки и токов короткого замыкания содержатся трансформаторы тока и промежуточные реле, подключенные к зажимам вторичных обмоток трансформаторов тока.

Срабатывание промежуточных реле происходит не мгновенно, а с выдержкой времени, зависящей от величины тока.

Большим недостатком схемы является то, что при построении защиты многофазных электротехнических установок количество промежуточных реле равно числу фаз.

Целью изобретения является упрощение и снижение потерь мощности в элементах устройства, для чего вторичная обмотка каждого трансформатора тока зашунтирована предохранителем, а в качестве промежуточного реле использовано реле напряжения.

На чертеже приведена схема устройства защиты.

Устройство защиты содержит трансформаторы тока 1, 2, 3, предохранители 4, подключенные к зажимам вторичных обмоток трансформаторов тока, и промежуточное реле напряжения 5, также соединенное с зажимами вторичных обмоток трансформаторов тока чевез выпрямитель 6, соединенный по мостовой

=хеме.

В номинальном режиме работы вторичные токи трансформаторов тока 1, 2, 3 протекают через соответствующие предохранители 4, Сопротивление предохранителей несравненно

5 меньше сопротивления обмотки промежуточного реле напряжения 5, поэтому потери мощности в обмотке промежуточного реле практически отсутствуют.

При возникновении в защищаемом участке

10 силовой цепи тока короткого замыкания в течение определенного промежутка времени один из плавких предохранителей 4 перегорает, размыкая свою цепь, что вызывает резкое повышение напряжения на зажимах вторич15 ной обмотки соответствующего трансформатора тока, достаточное для срабатывания промежуточного реле напряжения 5, а последнее воздействует на устройство, отключающее защищаемый участок силовой цепи.

20 Выбор предохранителей производится по известной методике.

Устройство для максимальной токовой защиты с зависимой характеристикой, содержащее трансформаторы тока, к вторичным обмоткам которых через выпрямитель подклю30 чено промежуточное реле, о т л и ч а ю щ е е с я

493846

Составитель Л. Корнева

Техред М. Семенов

Корректоры: Н. Аук и 3. Тарасова

Редактор Г. Яковлева

Заказ 126/12 Изд. Ко 1999 Тираж 782 Подписное

ЦНИИП11 Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, УК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тем, что, с целью упрощения и снижения потерь мощности в элементах устройства, вторичная обмотка каждого трансформатора тока зашуптирована предохранителем, а в качестве промежуточного реле использовано реле напряжения,
