Транзисторное двухполярное реле
Иллюстрации
Реферат

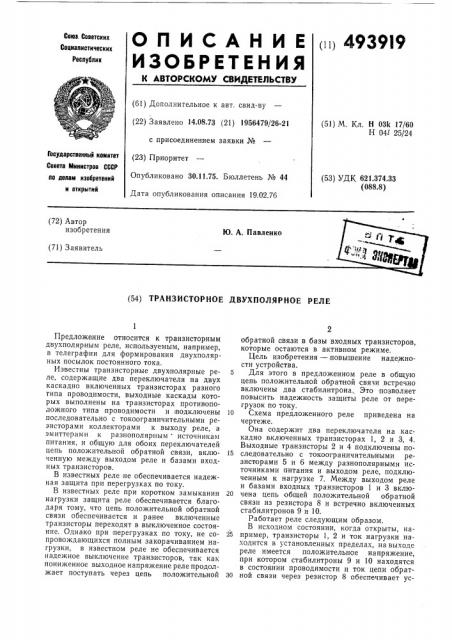

ii) 4939I9
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз. Советских
Социалистических
Республик (6!) Дополнительное к авт. свид-ву (22) Заявлено 14.08.73 (21) 1956479/26-21 с присоединением заявки № (23) Приоритет
Опубликовано 30.11.75. Бюллетень № 44
Дата опубликования описания 19.02.7б (51) М. Кл. Н ОЗЕ 17/60
Н 041 25/24
Государственный комитет
Совета Министров СССР (53) УДК 621.374.33 (088.8) по делам изобретений н открытий (54) ТРАНЗИСТОРНОЕ ДВУХПОЛЯРНОЕ РЕЛЕ
Предложение относится к транзисторным двухполярным реле, используемым, например, в телеграфии для формирования двухполярных посылок постоянного тока.
Из вестны транзисторные двухполярные реле, содержащие два переключателя на двух каскадно включенных транзисторах разного типа проводимости, выходные каскады которых выполнены на транзисторах противоположного типа проводимости и подключены последовательно с токоограничительными резисторами коллекторами к выходу реле, а эмиттерами к разнополярным источникам питания, и общую для обоих переключателей цепь положительной обратной связи, включенную между выходом реле и базами входи ы х тр а из и с торов.
В известных реле не обеспечивается надежная защита при перегрузках по току.
В известных реле при коротком замыкании нагрузки защита реле обеспечивается благодаря тому, что цепь положительной обратной связи обеспечивается и ранее включенные транзисторы переходят в выключенное состояние. Однако при перегрузках по току, не сопровождающихся полным закорачиванием нагрузки, в известном реле не обеспечивается надежное выключение транзисторов, так как пониженное выходное напряжение реле продолжает поступать через цепь положительной обратной связи в базы входных транзисторов, которые остаются в активном режиме.
Цель изобретения — повышение надежности устройства.
5 Для этого в предложенном реле в общую цепь положительной обратной связи встречно включены два стабилитрона, Это позволяет повысить надежность защиты реле от перегрузок по току.
10 Схема предложенного реле приведена на чертеже.
Она содержит два переключателя на каскадно включенных транзисторах 1, 2 и 3, 4.
Выходные транзисторы 2 и 4 подключены по15 следовательно с токоограничительными резисторами 5 и 6 между разнополярными источниками питания и выходом реле, подключенным к нагрузке 7. Между выходом реле и базами входных транзисторов и 3 вклю20 чена цепь общей положительной обратной связи из резистора 8 и встречно включенных стабилитронов 9 и 10.
Работает реле следующим образом.
В исходном состоянии, когда открыты, на25 пример, транзисторы 1, 2 и ток нагрузки находится в установленных пределах, на выходе реле имеется положительное напряжение, при котором стабилитроны 9 и 10 находятся в состоянии проводимости и ток цепи обрат30 ной связи через резистор 8 обеспечивает ус493919
Составитель Г. Гении
Техред А. Камыш ни вова
Редактор В. Булдаков
Корректоры: В. Петрова и О. Данишева
Заказ 147/15 Изд. № 2015 Тираж 902 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д, 4/5
Типография, пр. Сапунова, 2 тойчивость этого состояния. При поступлении на вход реле короткого им пульса отрицательной полярности открываются транзисторы 3, 4, и схема принимает другое устойчивое состояние с отрицательным напряжением на выходе. При поступлении на вход реле импульса положительной полярности схема снова принимает исходное состояние. Напряжение стабилизации стабилитронов 9 и 10 определяет допустимый, предел снижения выходного напряжения. При коротком замыкании или перегрузке по току увеличивается .падение напряжения на резисторах 5, 6 и уменьшается выходное напряжение реле. Когда это напряжение станет ниже напряжения стабилизации стабилитронов 9 и 10, ток в цепи обратной связи прекращается и все транзисторы схемы обесточиваются.
Кратковременные импульсные токи в выходных транзисторах 2, 4, возникающие под воздействием коротких входных импульсов, несмотря на запирание цепи обратной связи, ограничиваются до допустимых пределов резисторами 5 и 6.
Предмет изобретения
Транзисторное двухполярное реле, содержащее два переключателя на двух каскадно включенных транзисторах разного типа проводимости, выходные каскады которых вы10 полнены на транзисторах противоположного типа проводимости и подключены последовательно с токоограничителыными резисторами коллекторами к выходу реле, а эмиттерами — к разнополярным источникам питания, Г5 и общую для обоих переключателей цепь положительной обратной связи, включенную между выходом реле и базами входных транзисторов, отличающееся тем, что, с целью повышения надежности защиты реле от
20 перегрузок по току, в указанную общую цепь положительной обратной связи встречно включены два стабилитрона.
