Класс 42К20, 29

3% 49405

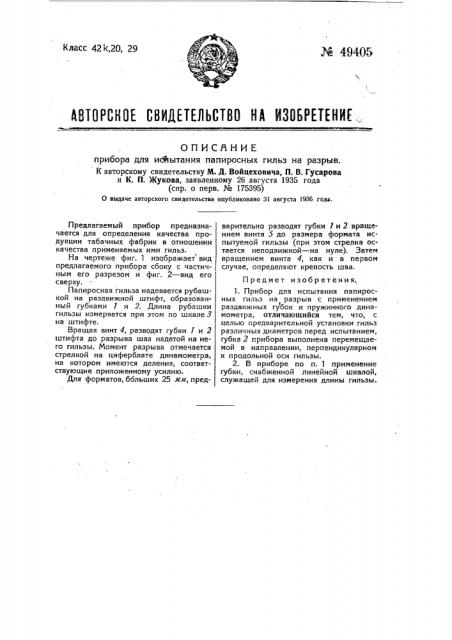

ДВТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ,.

ОПКСЙНИЕ прибора для испытания папиросных гильз на разрыв.

К авторскому свидетельству М. Д. Войцеховича, П. В. Гусарова и К. П. Жукова, заявленному 26 августа 1935 года (спр. о перв. № 175395) 0 выдаче авторского свидетельства опубликовано З1 августа 1936 года.

Предлагаемый прибор предназначается для определения качества продукции табачных фабрик в отношении качества применяемых ими гильз.

На чертеже фиг. 1 изображает" вид предлагаемого прибора сбоку с частичным его разрезом и фиг. 2 — вид его сверху.

Папиросная гильза надевается рубашкой на раздвижной штифт, образованный губками 1 и 2. Длина рубашки гильзы измеряется при этом по шкале 3 на штифте.

Вращая винт 4, разводят, губки 1 и 2 штифта до разрыва шва надетой на него гильзы. Момент разрыва отмечается стрелкой на циферблате динамометра, на котором имеются деления, соответствующие приложенному усилию.

Для форматов, ббльших 25 мм, предварительно разводят губки 1 и 2 вращением винта 5 до размера формата испытуемой гильзы (при этом стрелка остается неподвижной — на нуле). Затем вращением винта 4, как и в первом случае, определяют крепость шва.

Предмет изобретения, 1. Прибор для испытания папиросных гильз на разрыв с применением раздвижных губок и пружинного динамо метра, отличающийся тем, что, с целью предварительной установки гильз различных диаметров перед испытанием, губка 2 прибора выполнена перемещаемой в направлении, перпендикулярном к продольной оси гильзы.

2. В приборе по п. 1 применение губки, снабженной линейной шкалой, служащей для измерения длины гильзы.

Б авторскому свидетельству M. Д. Войцеховича, П. В. Гусарова и К. П; Жукова № 49405!
