Импульсный дождевальный аппарат
Патент 494154
Авторы
Импульсный дождевальный аппарат
Иллюстрации
Реферат

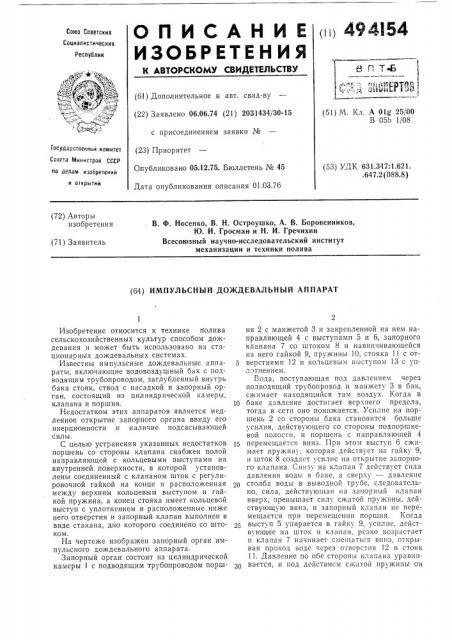

О П И С А Н И Е (ii) 494I54
ИЗОБРЕТЕН ИЯ
Свез Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ II 1ìÜÇÁ31 (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.74 (21) 2031434/30-15 с присоединением заявки № (23) Приоритет
Опубликовано 05.12.75. Бюллетень № 45
Дата опубликования описания 01.03.76 (51) М. Кл. А Olg 25/00
В 05b 1/08
Государственный комитет
Совета Министров СССР (53) УДК 631.347:1.621..647,2 (088.8) по делам изобретений и открытий (72) Авторы изобретения
В. Ф. Носенко, В. Н. Остроушко, А. В. Боровенников, Ю. И. Гросман и Н. И. Гречихин
Всесоюзный научно-исследовательский институт механизации и техники полива (71) Заявитель (64) ИМПУЛЬСНЫЙ ДОЖДЕВАЛЬНЫЙ АППАРАТ
Изобретение относится к технике полива сельскохозяйственных культур способом дождевания и может быть использовано на стационарных дождевальных системах.
Известны импульсные дождевальные аппараты, включающие водовоздушный бак с подводящим трубопроводом, заглубленный внутрь бака стояк, ствол с насадкой и запорный орган, состоящий из цилиндрической камеры, клапана и поршня.
Недостатком этих аппаратов является медленное открытие запорного органа ввиду его инерционности и наличие подсасывающей силы.
С целью устранения указанных недостатков поршень со стороны клапана снабжен полой направляющей с кольцевыми выступами на внутренней поверхности, в которой установлены соединенный с клапаном шток с регулировочной гайкой на конце и расположенная между верхним кольцевым выступом и гайкой пружина, а конец стояка имеет кольцевой выступ с уплотнением и расположенные ниже него отверстия и запорный клапан выполнен в виде стакана, дно которого соединено со штоком.
На чертеже изображен запорный орган импульсного дождевального аппарата.
Запорный орган состоит из цилиндрической камеры 1 с подводящим трубопроводом поршня 2 с манжетой 3 и закрепленной на нем направляющей 4 с выступами 5 и б, запорного клапана 7 со штоком 8 и навинчивающейся на него гайкой 9, пружины 10, стояка 11 с от5 верстиями 12 и кольцевым выступом 13 с уплотнением.
Вода, поступающая под давлением через подводящий трубопровод и манжету 3 в бак, сжимает находящийся там воздух. Когда в
10 баке давление достигает верхнего предела, тогда в сети оно понижается. Усилие на поршень 2 со стороны бака становится больше усилия, действующего со стороны подпоршневой полости, и поршень с направляющей 4
15 перемещается вниз. При этом выступ б сжимает пружину, которая действует на гайку 9, и шток 8 создает усилие на открытие запорного клапана. Снизу на клапан 7 действует сила давления воды в баке, а сверху — давление столба воды в выводной трубе, следовательно, сила, действующая на запорный клапан вверх, превышает силу сжатой пружины, действующую вниз, и запорный клапан не перемещается при перемещении поршня. Когда выступ 5 упирается в гайку 9, усилие, действующее на шток и клапан, резко возрастает и клапан 7 начинает смещаться вниз, открывая проход воде через отверстия 12 в стояк
11. Давление по обе стороны клапана уравнивается, и под действисм сжатой пружины он
494154
Предмет изобретения
Составитель В, Цуканов
Техред А. Камышникова Корректор Т, Миронова
Редактор Н. Скворцова
Заказ 208/12 Изд. г1з 125 Тираж 619 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 быстро смещается вниз. открывая полностью сечение отверстий для прохода воды.
При следующей подаче воды насосной станцией давление в подпоршневой полости возрастает и поршень вместе с направляющей и запорным клапаном перемещается вверх, закрывая проход воде.
1. Импульсный дождевальный аппарат, включающий водовоздушный бак с подводящим трубопроводом, заглубленный внутрь бака стояк, ствол с насадкой и запорный орган, выполненный в виде цилиндрической камеры, клапана и поршня с манжетой, о тл и ч а ющийся тем, что, с целью уменьшения инерционности запорного органа, поршень со стороны клапана снабжен полой направляющей с
5 кольцевыми выступами на внутренней поверхности, в которой установлены соединенный с клапаном шток с регулировочной гайкой на конце и расположенная между верхним кольцевым выступом и гайкой пружина.
10 2. Аппарат по п. 1, отличающийся тем, что, с целью уменьшения подсасывающей силы, конец стояка имеет кольцевой выступ с уплотнением и расположенные ниже него отверстия, а запорный клапан выполнен в виде
Г5 стакана, дно которого соединено со штоком.
