(111 494l74

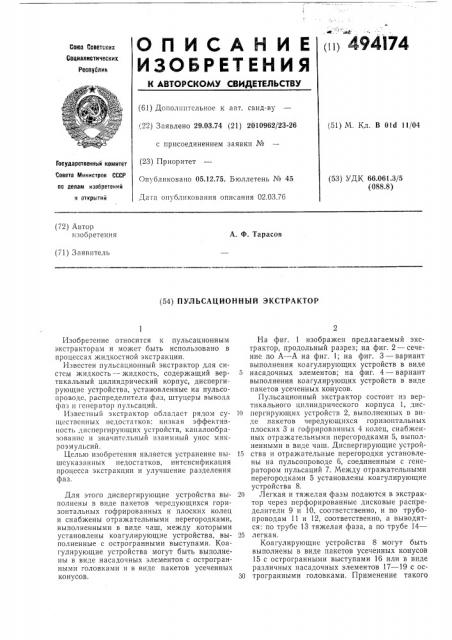

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву

,22) Заявлено 29.03.74 (21) 2010962/23-26 с присоединением заявки № (23) Приоритет

Опубликовано 05.12,75. Бюллетень № 45 (51) М, Кл. 8 Old 11/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 66.061.3/5 (088.8) Дата опубликования описания 02.03.76 (72) Автор изобретения

А. Ф. Тарасов (71) Заявитель (54) ПУДЪСАЦИОННЫЙ ЭКСТРАКТОР

Изобретение относится к пульсационным экстракторам и может быть использовано в процессах жидкостной экстракции.

Известен пульсационный экстрактор для систем жидкость — жидкость, содержащий вертикальный цилиндрический корпус, диспергирующие устройства, установленные на пульсопроводе, распределители фаз, штуцеры вывода

<раз и генератор пульсаций.

Известный экстрактор обла.IBI. T рядом существенных недостатков: низкая эффективllocTI, 1пспе1згируюцJих устроиств, каналообра зованис и значительный взаимный унос микроэмульсий.

Целью изобретения является устранение вышеуказанных недостатков, интенсификация процесса экстракции и улучшение разделения фаз.

Для этого диспергирующие устройства выполнены в виде пакетов чередующихся горизонтальных гофрированных и плоских колец и снабжены отражательными перегородками, выполненными в виде чаш, между которыми установлены коагулирующие устройства, выполненные с острогранными выступами. Коагулирующие устройства могут быть выполнены в виде насадочных элементов с острогранными головками и в виде пакетов усеченных конусов.

На фиг. 1 изображен предлагаемый экстрактор, продольный разрез; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — вариант выполнения коагулирующих устройств в виде

5 насадочных элементов; на фиг. 4 — вариант выполнения коагулирующих устройств в виде пакетов усеченных конусов.

Пульсационный экстрактор состоит из вертикального цилиндрического корпуса 1, дис10 пергирующих устройств 2, выполненных в виде пакетов чередующихся горизонтальных плоских 3 и гофрированных 4 колец, снабженных отражательными перегородками 5, выполненными в виде чаш. Диспергирующие устрой15 ства и отражательные перегородки установлены на пульсопроводе 6, соединенным с генератором пульсаций 7. Между отражательными перегородками 5 установлены коагулирующие устройства 8.

20 Легкая и тяжелая фазы подаются в экстрактор через перфорированные дисковые распределители 9 и 10, соответственно, и по трубопроводам 11 и 12, соответственно, а выводятся: по трубе 13 тяжелая фаза, а по трубе 14—

25 легкая.

Коагулирующие устройства 8 могут быть выполнены в виде пакетов усеченных конусов

15 с острогранными выступами 16 или в виде различных насадочных элементов 17 — 19 с ос30 трогранными головками. Применение такого

494174

25 типа коагулирующих устройств значительно увеличивает скорость коалесценции капель дисперсной фазы, улучшает режим сепарации фаз и уменьшает взаимный унос микроэмульсий, что, в свою очередь, повышает эффективность массообмена и увеличивает производительность экстрактора в целом.

В простейшем случае в качестве насадочных элементов могут быть применены: металлическая стружка или ленты с зазубринами 17, пирамидки 18, ромбы 19 и т. п., т. е. форма элементов может быть выбрана любой, только необходимо, чтобы их края, грани и выступы были острыми.

Работает экстрактор следующим образом.

Тяжелая и легкая фазы через распределители подаются в корпус 1, где происходит их диспергирование и контактирование в диспергирующих устройствах 2 под действием пульсирующих импульсов, поступающих по пульсопроводу б от генератора пульсаций 7. Эмульсия выбрасывается через отверстия между плоскими 3 и гофрированными 4 кольцами в сторону отражательных перегородок 5, которые за счет своей специфической формы направляют ее на коагулирующие устройства 8, где происходит укрупнение капель дисперсной фазы и частичное расслоение фаз, которое окончательно происходит в крайних секциях экстрактора, где установлены распределители фаз.

Легкая и тяжелая фазы после расслоения выводятся из экстрактора по трубам 14 и 13, соответственно. В целом по аппарату осуществляется противоточное движение фаз.

Предмет изобретения

1. Пульсационный экстрактор для систем жидкость — жидкость, включающий вертикальный цилиндрический корпус, диспергирующие устройства, установленные на пульсопроводе, разделители фаз, штуцеры вывода фаз и генератор пульсаций, о т л и ч а ю щ и йс я тем, что, с целью улучшения разделения фаз, диспергирующие устройства выполнены в виде пакетов чередующихся горизонтальных гофрированных и плоских колец и снабжены отражательными перегородками в виде чаш, между которыми установлены коагулирующие устройства, выполненные в виде элементов с острогранными выступами.

2. Экстрактор по п. 1, отличающийся тем, что коагулирующие устройства выполнеHbI в виде насадочных элементов.

3. Экстрактор по п. 1, отличающийся тем, что коагулирующие устройства выполнены в виде пакетов усеченных конусов.
