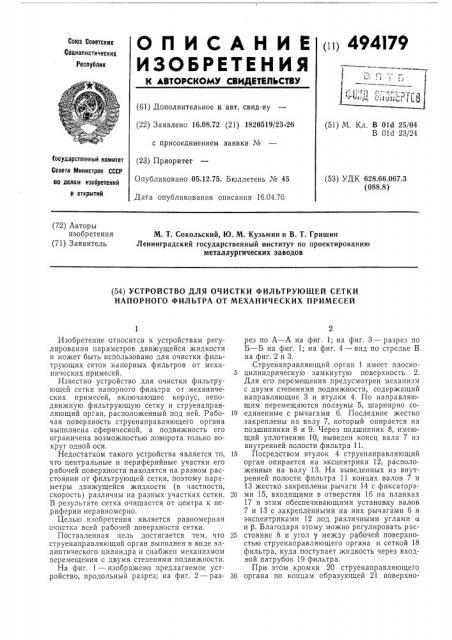

(и) 494l79

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.08.72 (21) 1820519/23-26 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.12,75. Бюллетень № 45

Дата опубликования описания 16.04.76 (51) М, Кл. В Old 25/04

В Old 23/24

Государственный комитет

Совета Министров СССР (53) УДК 628.66,067.3 (088.8) ац делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

М. T. Сокольский, Ю. М. Кузьмин и В. Т. Гришин

Ленинградский государственный институт по проектированию металлургических заводов (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ФИЛЬТРУЮЩЕЙ СЕТКИ

НАПОРНОГО ФИЛЬТРА ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ

Изобретение относится к устройствам регулирования параметров движущейся жидкости и может быть использовано для очистки фильтрующих сеток напорных фильтров от механических примесей.

Известно устройство для очистки фильтрующей сетки напорного фильтра от механических примесей, включающее корпус, неподвижную фильтрующую сетку и струенаправляющий орган, расположенный под ней. Рабочая поверхность струенаправляющего органа выполнена сферической, а подвижность его ограничена возможностью поворота только вокруг одной оси.

Недостатком такого устройства является то, что центральные и периферийные участки его рабочей поверхности находятся на разном расстоянии от фильтрующей сетки, поэтому параметры движущейся жидкости (в частности, скорость) различны на разных участках сетки.

В результате сетка очищается от центра к периферии неравномерно.

Целью изобретения является равномерная очистка всей рабочей поверхности сетки.

Поставленная цель достигается тем, что струенаправляющий орган выполнен в виде эллиптического цилиндра и снабжен механизмом перемещения с двумя степенями подвижности.

На фиг. 1 — изображено предлагаемое устройство, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 1; на фиг. 4 — вид по стрелке В на фиг. 2 и 3.

Струенаправляющий орган 1 имеет плоско5 цилиндрическую замкнутую поверхность 2.

Для его перемещения предусмотрен механизм с двумя степенями подвижности, содержащий направляющие 3 и втулки 4. По направляющим перемещаются ползуны 5, шарнирно со10 единенные с рычагами 6. Последние жестко закреплены на валу 7, который опирается на подшипники 8 и 9. Через подшипник 8, имеющий уплотнение 10, выведен конец вала 7 из внутренней полости фильтра 11.

15 Посредством втулок 4 струенаправляющий орган опирается на эксцентрики 12, расположенные на валу 13. На выведенных из внутренней полости фильтра 11 концах валов 7 и

13 жестко закреплены рычаги 14 с фиксатора20 ми 15, входящими в отверстия 16 на планках

17 и этим обеспечивающими установку валов

7 и 13 с закрепленными на них рычагами 6 и эксцентриками 12 под различными углами а и Р. Благодаря этому можно регулировать рас25 стояние h и угол о между рабочей поверхностью струенаправляющего органа и сеткой 18 фильтра, куда поступает жидкость через входной патрубок 19 фильтра, При этом кромки 20 струенаправляющего

30 органа по концам образующей 21 поверхно494179 сти 2 примыкают с зазором 22 к стенкам 23 фильтра.

Устройство работает следующим образом.

Жидкость через патрубок 19 поступает в полость, расположенную между нижней поверхностью сетки 18 и рабочей поверхностью струенаправляющего органа. Основная часть жидкости проходит, фильтруясь через эту сетку в направлении, перпендикулярном к ее плоскости, а другая — движется вдоль нижней плоскости сетки, не успевая просачиваться через нее. При определенном положении рабочей поверхности струенаправляющего органа, обусловленном оптимальными значениями углов а и р, скорость потока жидкости, циркулирующей вокруг струенаправляющего органа, достигает значения, при котором кинетическая энергия потока достаточна, чтобы смывать твердые частицы, приставшие к сетке 18 и засоряющие ее. Поворачивая рычаги 14 и закрепляя их с помощью фиксаторов 16 в определенном положении относительно фильтра 11, устанавливают наиболее выгодные углы а и р, которые, в свою очередь, определяют угол у и расстояние h между рабочей поверхностью струенаправляющего органа и плоскостью сетки 18.

Предмет изобретения

Устройство для очистки фильтрующей сетки напорного фильтра от механических примесей, включающее корпус, неподвижную фильтрующую сетку, струенаправляющий орган, распо15 ложенный под ней, отличающееся тем, что, с целью равномерной очистки всей рабочей поверхности сетки, струенаправляющий орган выполнен в виде эллиптического цилиндра и снабжен механизмом перемещения с

20 двумя степенями подвижности.

494179

А-ф

«О

ZZ

23 б

1г
