Способ формовки гофрированных гнутых профилей

Иллюстрации

Показать все

Реферат

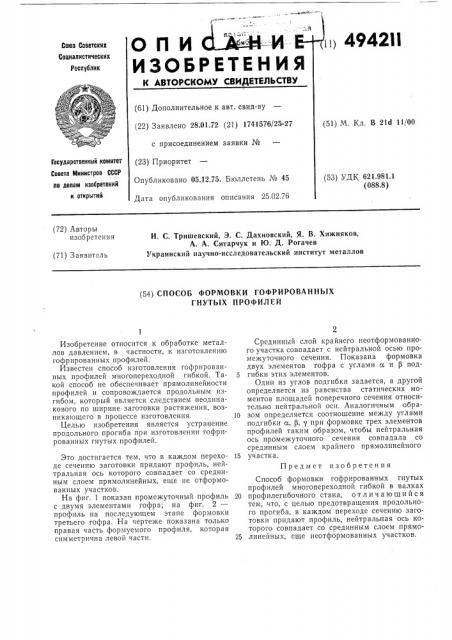

СПИ "" -=И

ИЗОБРЕТЕНИЯ

111 4942И

Союз Советскил

Социалистических

Реслублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.01.72 (21) 1741576/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 05.12.75. Бюллетень № 45

Дата опубликования описания 25.02.76

51) М. Кл. В 21d 11/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий

53) УДК 621,981.1 (088,8) (72) Авторы изобретения

И, С. Тришевский, Э. С. Дахновский, Я. В. Хижняков, А. А. Ситарчук и Ю. Д. Рогачев

Украинский научно-исследовательский институт металлов (71) Заявитель (54) СПОСОБ ФОРМОВКИ ГОФРИРОВАННЫХ

ГНУТЫХ ПРОФИЛЕЙ

Изобретение относится к обработке металлов давлением, в частности, к изготовлению гофрированных профилей.

Известен способ изготовления гофрированных профилей многопереходной гибкой. Такой способ не обеспечивает прямолинейности профилей и сопровождается продольным изгибом, который является следствием неодинакового по ширине заготовки растяжения, возникающего в процессе изготовления.

Целью изобретения является устранение продольного прогиба при изготовлении гофрированных гнутых профилей.

Это достигается тем, что в каждом переходе сечению заготовки придают профиль, нейтральная ось которого совпадает со срединным слоем прямолинейных, еще не отформованных участков.

На фиг. 1 показан промежуточный профиль с двумя элементами гофра; на фиг. 2— профиль на последующем этапе формовки третьего гофра. На чертеже показана только правая часть формуемого профиля, которая симметрична левой части.

Срединный слой крайнего неотформованного участка совпадает с нейтральной осью промежуточного сечения. Показана формовка двух элементов гофра с углами а и Р под5 гибки этих элементов.

Один из углов подгибки задается, а другой определяется из равенства статических моментов площадей поперечного сечения относительно нейтральной осп. Аналогичным обра10 зом определяется соотношение между углами подгибки а, Р, у при формовке трех элементов профилей таким образом, чтобы нейтральная ось промежуточного сечения совпадала со срединным слоем крайнего прямолинейного

15 участка.

Предмет изобретения

Способ формовки гофрированных гнутых профилей многопереходной гибкой в валках

20 профилегибочного стана, отличающийся тем, что, с целью предотвращения продольного прогиба, в каждом переходе сечению заготовки придают профиль, нейтральная ось которого совпадает со срединным слоем прямо25 линейных, еще неотформованных участков, 494211
