Реферат

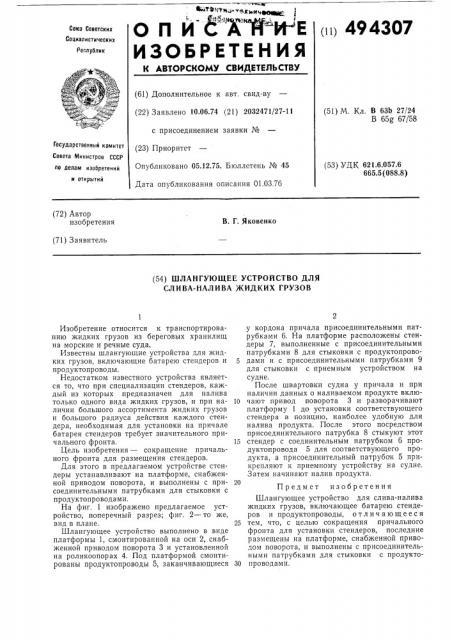

E ОП И

ИЗОБРЕТЕНИЯ (i0 494307

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 10.06.74 (21) 2032471/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 05.12.75. Бюллетень № 45

Дата опубликования описания 01.03.76 (51) М, Кл. В 63Ь 27/24

В 65g 67/58

Государственный комитет

Совета Министров СССР (53) УДК 621.6.057.6

665.5 (088.8) по делам изобретений и открытий (72) Автор изобретения

В. Г. Яковенко (71) Заявитель (54) ШЛАНГУЮЩЕЕ УСТРОЙСТВО ДЛЯ

СЛИВА-НАЛИВА ЖИДКИХ ГРУЗОВ

Изобретение относится к транспортированию жидких грузов из береговых хранилищ на морские и речные суда.

Известны шлангующие устройства для жидких грузов, включающие батарею стендеров и продуктопроводы.

Недостатком известного устройства является то, что при специализации стендеров, каждый из которых предназначен для налива только одного вида жидких грузов, и при наличии большого ассортимента жидких грузов и большого радиуса действия каждого стендера, необходимая для установки на причале батарея стендеров требует значительного причального фронта.

Цель изобретения — сокращение причального фронта для размещения стендеров.

Для этого в предлагаемом устройстве стендеры устанавливают на платформе, снабженной приводом поворота, и выполнены с присоединительными патрубками для стыковки с продуктопроводами.

На фиг. 1 изображено предлагаемое устройство, поперечный разрез; фиг. 2 — то же, вид в плане, Шлангующее устройство выполнено в виде платформы 1, смонтированной на оси 2, снабженной приводом поворота 3 и установленной на роликоопорах 4. Под платформой смонтированы продуктопроводы 5, заканчивающиеся у кордона причала присоединительными патрубками 6. На платформе расположены стендеры 7, выполненные с присоединительными патрубками 8 для стыковки с продуктопрово5 дами и с присоединительными патрубками 9 для стыковки с приемным устройством на судне, После швартовки судна у причала и при наличии данных о наливаемом продукте вклю10 чают привод поворота 3 и разворачивают платформу 1 до установки соответствующего стендера в позицию, наиболее удобную для налива продукта. После этого посредством присоединительного патрубка 8 стыкуют этот

15 стендер с соединительным патрубком 6 продуктопровода 5 для соответствующего продукта, а присоединительный патрубок 5 прикрепляют к приемному устройству на судне.

Затем начинают налив продукта.

Предмет изобретения

Шлангующее устройство для слива-налива жидких грузов, включающее батарею стендеров и продуктопроводы, о т л и ч а ю щ е е с я

25 тем, что, с целью сокращения причального фронта для установки стендеров, последние размещены на платформе, снабженной приводом поворота, и выполнены с присоединительными патрубками для стыковки с продукто30 проводами.

49430>

Фиг 2
