Композиция для получения пенопласта

Композиция для получения пенопласта

Иллюстрации

Показать все

Реферат

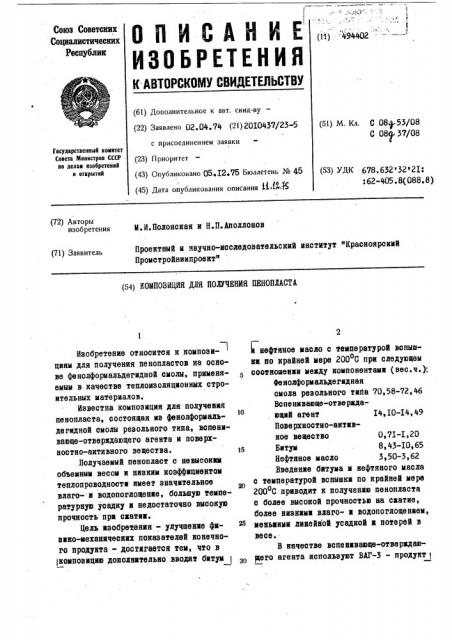

ОПИCAÍИE

ИЗОБРПЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4 " 1 t

1 (11) - 494402 — - ----

Союз Советских

Социалистыческих

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 02,04. 74 (21) 20I0437/23-5 (5i) М Кл С 08g53/08

С 08(37/08 с присоединением заявки

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий (23) Приоритет (43) Опубликовано 05, I275 Бюллетень ¹ 45 (45) Дата опубликования описания И 12.К (53) УДК 678.632 32о2

:62-405.8(088.8) (72) Авторы изобретения

М,И Полонская M Н П Аполлонов

Проектный и научно-исследовательский институт мКрасноярский

Промстройнинпроект" (71) Заявитель (54) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ПЕНОПЛАСТА

Изобретение относится к композициям для получения пенопластов на основе фенолформальдегидной смолы, применяемым в качестве теплоизоляционных строительных материалов.

Известна композиция для получения пенопласта, состоящая иэ фенолформальдегидной смолы резольного типа, вспенивающе-отверкдающего агента и поверхностно-активного вещества.

Получаемый пенопласт с невысоким объемным весом и низким коэффициентом теплопроводности имеет значительное влаго- и водопоглощение, больиую температурную усадку и недостаточно высокую прочность при скатки.

Цель изобретения - улучшение фкзико-механических показателей конечного продукта - достигается тем, что в композицию дополнительно вводят битум

1й нефтяное масло с температурой вспышки по крайней мере 200 С при следующем соотноиении мекду компонентами (вес.ч.);

Фенолформальдегидная смола резольного типа 70,58-72,46

Вспенмвающе-отверкда, ющий агент I4 I0-I4 49

Поверхностно-активное вещество 0,7I-I,20

Битум 8,43-IO 65

Нефтяное масло 3,50-3,62

Введение битума и нефтяного масла с температурой вспыаки по крайней мере

200оС приводит к получению пенопласта с более высокой прочностью на скатке, более низккми влаго- и водопоглощением, хеньиими линейной усэдкой и потерей В весе.

В качестве вспенивающе-отверкдаю3о pего агента используют BA1 -3 - продукт

494402

Т а б л и ц а — — — с"—

Взято9 вес»ч» 9 в композиции т „т-- -Компонент

Фенолформальдегидная смола резольного типа (ФРВ-ХА) 72,46 7I 00 70,58

Е4,49 Х4,ЕО Х49Х3

70, 92

70,30

Е4,45

Х4,Е8

ВАГ-3

0,7Х I,20 0,96 0,90 Х,Х7

ХО,65 8,43 8,47 Х0,50 I0,58

ОП-7

Битум (нефтяной)

АС-8

СУ-50и"

3>62 3,50 3,54 Автомобильное нефтяное масло фенольной селективной очистки, кинвматическая вязкость при ХОО С не менее 8+0,5 со*, т.заст. ие выив -25оС.! Яефтянов масло, кинематическая вязкость при 50 С se ивнев 45-60 сст, т. заст. не выше -I5OC.

3 конденсации сульфофвнилмочевины с формальдегидом и ортофосфорной кислотой.

Из поверхностно-активных веществ применяют ОП-7 — смесь полизтиленгли: колевых эфиров моно- и диалкилфенолов.

Для приготовления композиции нагревают битум до 80+IOOÑ, добавляя о нефтяное масло и тщательно перемешивая (температура смеси не должна превышать

90оС), охлаждают до комнатной температуры и хранят.

Фенолформальдегидную смолу резольного типа нагревают до 50+5 С, добавляют рассчитанное количество приго- а товленной смеси битума и нефтяного масла, предварительно нагретой до

4 — о

60gI0 С, « 0П-7 и тщательно первмвии- вают механической меиалкой (I500-I80O об/мин). При температуре «омпоaaqII 35+5 0 вводят в нее нужнов количество ВМГ-3, перемешивают 0,5-I,5 мин, выливают В подготовленную форму (или конструкцию, подлежащую заливке). Форму закрывают, выдерживают не менее Х5-20 мин и вынимают пенопласт из формы.

Пример . Получают пенопласт на основе композиций, состав которых приведен в табл. I. В табл. 2 приведены физико-механические показатели полученного пенопласта.

4g4402

Таблица 2

°

Т

° изико механический Пенопласт, полученний a@ основе композиции

----т---т ----l,---т-.--т--показатель В В2 ВЗ. Â4 !е5 ; ной !

7&j 5 70+5 60g5 50+5 . 80 5

Объемнмй вес, кг/мм

70+5

2 213 4е65еI Çэ80 4е674е004в623ю6МД2фОЩ

312

2,8 2,8 2,7

4,4 3>6

I 30 0,70

Ое 54 Ое 5? Ое 39 Ое 87

75 O 500

I05 30 70,70

I28,3 79,0

2I9 6:И7,0

343.,0 ;209, 3

359,7 ; .229,8

36I,8 230,2

9,27 П,20 9,72

IO,O0 ?5,30 : 13,30

I2,30 - I7,80 : I6,50

22,20 38,20 33 80

26,40 42,50 42,20

26,20 46,40 45 40

27,00 48,50 46,00

IO 74 I2 20

209IO I3%90

22,40 I5,90

64е60 3I ° 80

70,90 37,50

8I,70 59,50

80 50 59,20

Предел прочности цри скатим, кгс/см2

Потеря веса при I30oÑ в течение 3 чао, ф

Линейная усадка при

?30"0 s течение

Зчас, $

Водопоглощение при, полном погрук нии в воду при 20+5 С, ф, через

24 час

48 час

72 чао

I3 суток

20 суток

I месяц

2 месяца

Влагопоглощение ара

20+5"С и I095-ной влааности,, за

24 час

48 час

72 час

ТЗ суток

20 суток

I месяц

2 месяца

I39e 8

253,30

349,3

540,6

645,0

678,4

680,2

53,2

80,70

П7,2

I98,2

289>2

343,9

345,0

ХО,ОО

I2,20

I3 2О

3I950

38,IO

60,20

61,80

П2,6

I46930

I93i 3

363i6

5I096

523,7

524,2

-. 73,3

90, 33

II2i3

235,6

3I7 3

347s3

348,0

494402

;Формула изобретения

О, 7I-I,20

8,45-IOt65

5,50-5,62

Состав ителья, цр>стОрОВа тоР Т Ш ЦИ 8НОВИ ехРед КЯМЦЩЯИ Ц):ЦазРРектоР Я ДМЕДЕВа

Изд. М фЯ

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, >I(-35 Раушскаи наб„д. 4!5

ППП „Патент" Москва, Г-59, Бережковская наб., 24

Композиция для получения пенопласта, состоящая as фенолформальдеI гидной смолы резального типа, вспени-, вающе-отверкдавщего агента и поверхностно-активного вещества, отличающаяю ся тем, что, с целью улучиения физикомеханических показателей конечного про-, дукта, она дополнительно содераит би, тум и нефтяное масло с температурой, 1б

8 вспники по крайней мере 200оС при сле= дующем соотноиении I03HOMHT0B (вес.ч.):

Феноэформалъдегиднаа смола резольного типа 70,58-72,46

Вспенивающе-отверкдающий агент I4iI0-Е4,49

Поверхностно-активное вещество

Битум

Нефтяное масло

Тираж щ6 Подписное
