Реферат

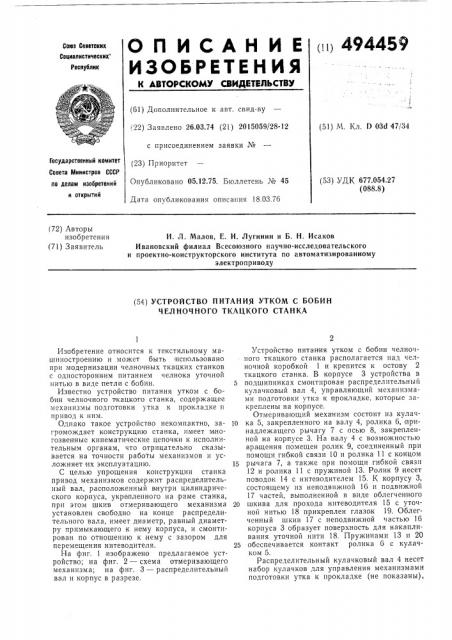

00 494459

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву

I 22) Заявлено 26,03.74 (21) 2015059/28-12 с присоединением заявки № (51) М. Кл. 0 ОЗд 47/34

Государственный комитет

Совета Министров СССР (23) Приоритет ! Опубликовано 05.12.75. Бюллетень ¹ 45 (53) УДК 677.054 27 (088.8) по делам изобретений и открытий

Дата опуоликования описания 18.03.76 (72) Авторы изобретения (71) Заявитель

И. Л. Малов, Е. И. Лугинин и Б. Н. Исаков

Ивановский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института по автоматизированному электроприводу (54) УСТРОЙСТВО ПИТАНИЯ УТКОМ С БОБИН

ЧЕЛНОЧНОГО ТКАЦКОГО СТАНКА

Изобретение относится к текстильному машиностроению и может быть использовано при модернизации челночных ткацких станков с односторонним питанием челнока уточной нитью в виде петли с бобин.

Известно устройство питания утком с бобин челночного ткацкого станка, содержащее механизмы подготовки утка к прокладке и привод к ним.

Однако такое устройство некомпактно, загромождает конструкцию станка, имеет многозвенные кинематические цепочки к исполнительным органам, что отрицательно сказывается на точности работы механизмов и усложняет их эксплуатацию.

С целью упрощения конструкции станка привод механизмов содержит распределительный вал, расположенный внутри цилиндрического корпуса, укрепленного на ipaMe станка, при этом шкив отмеривающего механизма установлен свободно на конце распределительного вала, имеет диаметр, равный диаметру примыкающего к нему корпуса, и смонтирован по отношению к,нему с зазором для перемещения нитеводителя.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — схема отмеривающего механизма; на фиг. 3 — распределительный вал и корпус в разрезе.

Устройство питания утком с бобин челночного ткацкого станка располагается над челночной коробкой 1 и крепится к остову 2 ткацкого станка. В корпусе 3 устройства в

5 подшипниках смонтирован распределительный кулачковый вал 4, управляющий механизмами подготовки утка к прокладке, которые закреплены на корпусе.

Отмеривающий механизм состоит из кулач10 ка 5, закрепленного на валу 4, ролика 6, принадлежащего рычагу 7 с осью 8, закрепленной на корпусе 3. На валу 4 с возможностью вращения помещен ролик 9, соединенный при помощи гибкой связи 10 и ролика 11 с концом

15 рычага 7, а также при помощи гибкой связи

12 и ролика 11 с пружиной 13. Ролик 9 несет поводок 14 с нитеводителем 15. К корпусу 3, состоящему из неподвижной 16 и подвижной

17 частей, выполненной в виде облегченного

20 шкива для прохода нитеводителя 15 с уточной нитью 18 прикреплен глазок 19. Облегченный шкив 17 с неподвижной частью 16 корпуса 3 образует поверхность для накапливания уточной нити 18. Пружинами 13 и 20

25 обеспечивается контакт ролика 6 с кулачком 5.

Распределительный кулачковый вал 4 несет набор кулачков для управления механизмами подготовки утка к прокладке (не показаны), 494459

17 а именно кулачок 21 зажима уточной нити; кулачок 22 заводки уточной нити за захват в челноке 23, кулачок 24 компенсатора уточной нити, кулачок 25 отрезания уточной нити и втулки 26 с выступом 27 — механизма контроля наличия уточной нити.

Привод вала 4 посредством звездочки 28 осуществляется от главного вала станка с помощью цепной передачи.

Устройство работает следующим образом.

При вращении вала 4 кулачки 21 — 27 взаимодействуют с механизмами подготовки утка к прокладке, которые выполняют технологически функции по зарядке челнока утком, при этом уточная нить 18, поступающая с бобины за счет движения нитеводителя 15 накапливается в виде петли на поверхности подвижного шкива 17 и неподвижной части 16 корпуса 3.

Предмет изобретения

5 Устройство питания утком с бобин челночного ткацкого станка, содержащее механизмы подготовки утка к прокладке и привод к ним, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции станка, привод механизмов

10 подготовки утка к прокладке содержит распределительный вал, расположенный внутри цилиндрического корпуса, укрепленного на раме станка, при этом шкив отмеривающего механизма установлен свободно на конце рас15 пределительного вала, имеет диаметр, равный диаметру примыкающего к нему корпуса, и смонтирован по отношению к нему с зазором для перемещения нитеводителя.
