Сварное стыковое соединение трубчатых элементов

Сварное стыковое соединение трубчатых элементов

Иллюстрации

Показать все

Реферат

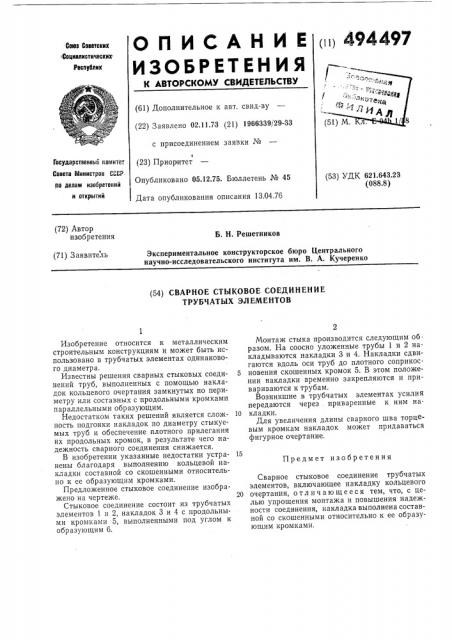

(111 494497

ОnИСАНИе

ИЗОЬЕЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 0008 Советских

Социалистических:

Росоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.11.73 (21) 1966339/29-33 с присоединением заявки № (5

Государственный ломите»

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 05.12.75. Бюллетень № 45

Дата опубликования описания 13.04.76 (53) УДК 621.643.23 (088.8) (72) Автор изобретения

Б. Н. Решетников (71) Заявитель

Экспериментальное конструкторское бюро Центрального научно-исследовательского института им. В. А. Кучеренко (54) СВАРНОЕ СТЫКОВОЕ СОЕДИНЕНИЕ

ТРУБЧАТЫХ ЭЛЕМЕНТОВ

Предмет изобретения

Изобретение относится к металлическим строительным конструкциям и может быть использовано в трубчатых элементах одинакового диаметра.

Известны решения сварных стыковых соединений труб, выполненных с помощью накладок кольцевого очертания замкнутых по периметру или составных с продольными кромками параллельными образующим.

Недостатком таких решений является сложность подгонки накладок по диаметру стыкуемых труб и обеспечение плотного прилегания их продольных кромок, в результате чего надежность сварного соединения снижается.

В изобретении указанные недостатки устранены благодаря выполнению кольцевой накладки составной со скошенными относительно к ее образующим кромками.

Предложенное стыковое соединение изображено на чертеже.

Стыковое соединение состоит из трубчатых элементов 1 и 2, накладок 3 и 4 с продольными кромками 5, выполненными под углом к образующим 6.

Монтаж стыка производится следующим об разом, На соосно уложенные трубы 1 и 2 накладываются накладки 3 и 4. Накладки сдвигаются вдоль оси труб до плотного соприкос5 новения скошенных кромок 5. В этом положении накладки временно закрепляются и привариваются к трубам, Возникшие в трубчатых элементах усилия передаются через приваренные к ним на10 кладки, Для увеличения длины сварного шва торцевым кромкам накладок может придаваться фигурное очертание.

Сварное стыковое соединение трубчатых элементов, включающее накладку кольцевого

20 очертания, отличающееся тем, что, с целью упрощения монтажа и повышения надежности соединения, накладка выполнена составной со скошенными относительно к ее образующим кромками.

494497

Составитель Н. Радковский

Техред 3. Тараненко

Редактор И. Квачадзе

Корректоры: Л. Корогод и A. Николаева

Типография, пр. Сапунова, 2

Заказ 949/5 Изд. М 146 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4(5
