Реферат

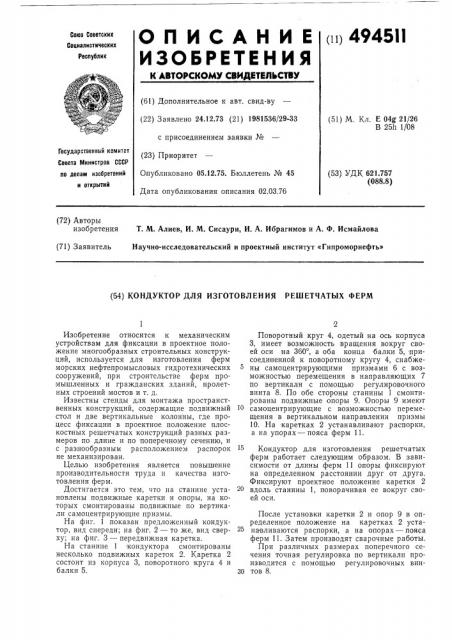

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 4945l l

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.12.73 (21) 1981536/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.12.75. Бюллетень № 45

Дата опубликования описания 02.03.76 (51) М. Кл. Е 04g 21/26

В 2511 1!08

Государственный комитет

Совета Министров СССР по делам изобретении и открытий (53) УДК 621.757 (088.8) (72) Авторы изобретения Т. М. Алиев, И. М. Сисаури, И. А. Ибрагимов и А. Ф. Исмайлова (71) Заявитель Научно-исследовательский и проектный институт «Гипроморнефть» (64) КОНДУКТОР ДЛЯ ИЗГОТОВЛЕНИЯ РЕШЕТЧАТЫХ ФЕРМ

Изобретение относится к механическим устройствам для фиксации .в проектное положение многообразных строительных конструкций, используется для изготовления ферм морских нефтепромысловых гидротехнических сооружений, при строительстве ферм промышленных и гражданских зданий, пролетных строений мостов и т. д, Известны стенды для монтажа пространственных конструкций, содержащие подвижный стол и две вертикальные колонны, где процесс фиксации в проектное положение плоскостных решетчатых конструкций разных размеров по длине и по поперечному сечению, и с разнообразным расположением распорок не механизирован.

Целью изобретения является повышение производительности труда и качества изготовления ферм.

Достигается это тем, что на станине установлены подвижные каретки и опоры, на которых смонтированы подвижные по вертикали самоцентрирующие призмы.

На фиг. 1 показан предложенный кондуктор, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — передвижная каретка.

На станине 1:кондуктора смонтированы несколько подвижных кареток 2. Каретка 2 состоит из корпуса 3, поворотного круга 4 и балки 5.

Поворотный круг 4, одетый на ось корпуса

3, имеет возможность вращения вокруг своей оси на 360, а оба конца балки 5, присоединенной к поворотному кругу 4, снабжены самоцентрирующими призмами 6 с возможностью перемещения в направляющих 7 по вертикали с помощью регулировочного винта 8. По обе стороны станины 1 смонтированы подвижные опоры 9. Опоры 9 имеют самоцентрирующие с возможностью перемещения в вертикальном направлении призмы

10. На каретках 2 устанавливают распорки, а на упорах — пояса ферм 11.

Кондуктор для изготовления решетчатых ферм работает следующим образом. В зависимости от длины ферм 11 опоры фиксируют на определенном расстоянии друг от друга.

Фиксируют проектное положение каретки 2 вдоль станины 1, поворачивая ее вокруг своей оси.

После установки каретки 2 и опор 9 в определенное положение на каретках 2 устанавливаются распорки, а на опорах — пояса ферм 11. Затем производят сварочные работы.

При различных размерах поперечного сечения точная регулировка по вертикали производится с помощью регулировочных вин30 тов 8.

494511

Предмет изобретения

Кондуктор для изготовления решетчатых ферм, включающий станину и неподвижные вертикальные опоры, отличающийся тем, что, с целью повышения производительности труда и качества изготовления ферм, на станине установлены каретки и опоры, на которых смонтированы подвижные по вертикали

5 самоцентрирующие призмы.

494511

77 т

Составитель Л. Яночкина

Техред 3. Тараненко Корректор М. Лейзерман

Редактор И. Квачадзе

Заказ 201/7 Изд. № 149 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, 7Чосква, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
