Реферат

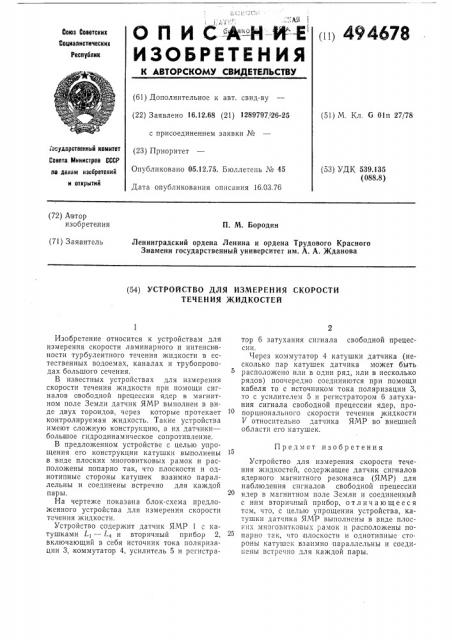

О rI И С A -"Í--В -Е

ИЗОБРЕТЕНИЯ (ii1 494678

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.12.68 (21) 1289797 26-25 с присоединением заявки № (23) Приоритет

Опубликовано 05.12.75. Бюллетень ¹ 45

Дата опубликования описания 16.03.76 (51) М, Кл. С 01п 27/78 йстдарственный комитет

Совета. Министров СССР по делам изобретений и открытий (53) УДК 539.135 (088.8) (72) А втор изобретения

П. М. Бородин (71) Заявитель

Ленинградский ордена Ленина и ордена Трудового Красного

Знамени государственный университет им. А. А. Жданова (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ

ТЕЧЕНИЯ ЖИДКОСТЕЙ

Изобретение относится к устройствам для измерения скорости ламинарного и интенси вности турбулентного течения жидкости в естественных водоемах, каналах и трубопроводах большого сечения.

B известных устройствах для измерения скорости течения жидкости при помощи сигналов свободной прецессии ядер в магнитном поле Земли датчик ЯМР выполнен в виде двух тороидов, через которые протекает контролируемая жидкость. Такие устройства имеют сложную конструкцию, а их датчики— большое гидродинамическое сопротивление.

В предложенном устройстве с целью упрощения его конструкции катушки выполнены в виде плоских многовитковых рамок и расположены попарно так, что плоскости и однотипные стороны катушек взаимно параллельны и соединены встречно для каждой пары.

На чертеже показана блок-схема предложенного устройства для измерения скорости течения жидкости.

Устройство содержит датчик ЯМР 1 с катушками L> — I4 и вторичный прибор 2, включающий в себя источник тока поляризации 3, коммутатор 4, усилитель 5 и рсгистратор 6 затухания сигнала свободной прецессии.

Через коммутатор 4 катушки датчика (несколько пар катушек датчика может быть расположено или в один ряд, или в несколько рядов) поочередно соединяются при помощи кабеля то с источником тока поляризации 3, то с усилителем 5 и регистратором 6 затухания сигнала свободной прецессии ядер, пропорционального скорости течения жидкости

V относительно датчика ЯМР во внешней области его катушек.

Предмет изобретения

Устройство для измерения скорости течения жидкостей, содержащее датчик сигналов ядерного магнитного резонанса (ЯМР) для наблюдения сигналов свободной прецессии ядер в магнитном поле Земли и соединенный с ним вторичный прибор, отличающееся тем, что, с целью упрощения устройства, катушки датчика ЯМР выполнены в виде плос.:их многовптковых рамок и расположены попарно так, что плоскости и однотипные стороны катушек взаимно параллельны и соединены встречно для каждой пары.

494678

Составитель П. Бородин

Техред М. Семенов

1(орректор И. Позняковская

Редактор T. Орловская

Типография, пр. Сапунова, 2

Заказ 204/17 Изд. № 139 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5Ê-35, Раушская нао., д. 4/5
