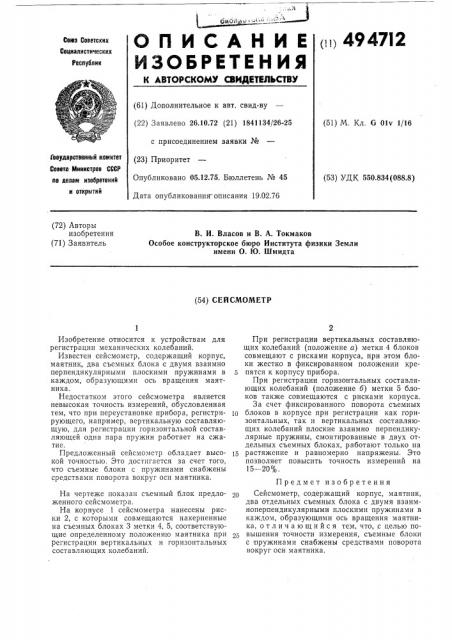

(!!) 4947I2

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сойналнстнческих

Республнн (61) Дополнительное к авт, свид-ву (22) Заявлено 26.10.72 (21) 1841134/26-25 с присоединением заявки № (23) Приоритет

Опубликовано 05.12.75. Бюллетень № 45

Дата опубликования-описания 19,02.76 (51) М, Кл. G Olv 1/16

Гооудерственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 550.834(088.8) (72) Авторы изобретения (71) Заявитель

В. И. Власов и В. А. Токмаков

Особое конструкторское бюро Института физики Земли имени О. Ю. Шмидта (54) СЕЙСМОМЕТР

Изобретение относится к устройствам для регистрации механических колебаний.

Известен сейсмометр, содержащий корпус, маятник, два съемных блока с двумя взаимно перпендикулярными плоскими пружинами в каждом, образующими ось вращения маятника, Недостатком этого сейсмометра является невысокая точность измерений, обусловленная тем, что при переустановке прибора, регистрирующего, например, вертикальную составляющую, для регистрации горизонтальной составляющей одна пара пружин работает на сжатие.

Предложенный сейсмометр обладает высокой точностью. Это достигается за счет того, что съемные блоки с пружинами снабжены средствами поворота вокруг оси маятника.

На чертеже показан съемный блок предложенного сейсмометра.

На корпусе 1 сейсмометра нанесены риски 2, с которыми совмещаются накерненные на съемных блоках 3 метки 4, 5, соответствующие определенному положению маятника при регистрации вертикальных и горизонтальных составляющих колебаний.

При регистрации вертикальных составляющих колебаний (положение а) метки 4 блоков совмещают с рисками корпуса, при этом блоки жестко в фиксированном положении кре5 пятся к корпусу прибора.

При регистрации горизонтальных составляющих колебаний (положение б) метки 5 блоков также совмещаются с рисками корпуса.

3а счет фиксированного поворота съемных

1р блоков в корпусе при регистрации как горизонтальных, так и вертикальных составляющих колебаний плоские взаимно перпендикулярные пружины, смонтированные в двух отдельных съемных блоках, работают только на

15 растяжение и равномерно напряжены. Это позволяет повысить точность измерений на

15 — 20%.

Предмет изобретения

Сейсмометр, содержащий корпус, маятник, два отдельных съемных блока с двумя взаимноперпендикулярными плоскими пружинами в каждом, образующими ось вращения маятника, отличающийся тем, что, с целью повышения точности измерения, съемные блоки с пружинами снабжены средствами поворота вокруг оси маятника.
