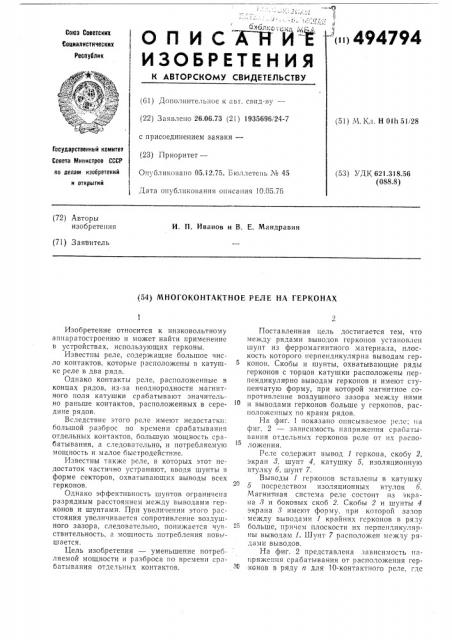

ОП ИСХЁИЙ, ИЗОБРЕТЕНИЯ

- I»I 494794

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ny— (22) Заявлено 26.06.73 (21) 1935696i24-7 (51) М. Кл. Н 01h 51 28 с присоединением заявки— (23) Приоритет—

Опубликовано 05.12.75. Бюллетень ЛЪ 45

Дата опуб,игкования описания 10.05.76

Гасударственный комитет

Совета Министров СССР ло делам изобретений н отнрытнй (53) УДК 621.318.56 (088.8) (72) Авторы изобретения

И, П. Иванов и В. Е. Мандравин (71) Заявитель (54) МНОГОКОНТАКТНОЕ РЕЛЕ HA ГЕРКОНАХ

Изобретение относится к низковольтному аппаратостроению и может найти применение в устройствах, использующих герконы.

Известны реле, содержащие большое число контактов, которые, расположены в кату цке реле в два ряда.

Однако контакты реле, расположенные в концах рядов, из-за неоднородности магнитного поля катушки срабатывают значительно раньше контактов, расположенных в середине рядов.

Вследствие этого реле имеют недостатки: большой разброс по времени срабатывания отдельных контактов, большую мощность срабатывания, а следовательно, и потребляемую мощность и малое быстродействие.

Известны также реле, в которых этот недостаток частично устраняют, вводя шунты в форме секторов, охватывающих выводы всех герконов.

Однако эффективность шунтов ограничена разрядным расстоянием между выводами герконов и шунтами. При увеличении этого расстояния увеличивается сопротивление воздушного зазора, следовательно, понижается чувствительность, а мощность потребления повь1шается.

Цель изобретения — уменьшение потребляемой мощности и разброса по времени срабатывания отдельных контактов.,С

Поставленная цель достигается тем, что между. рядами выводов геркопов установлен шупт из ферромагнитного материала, плоскость которого перпендикулярна выводам герконов. Скобы и шунты, охватывающие ряды герконов с торцов катушки расположены перпендикулярно выводам герконов и имеют ступенчатую форму, при которой магнитное сопротивление воздушного зазора между ними и выводами герконов больше у герконов, расположенных по краям рядов.

На фиг. 1 показано описываемое рсдс: на фиг. 2 — зависимость напря>кения срабатывания отдельных герконов реле от их расположения.

Реле содержит вывод 1 геркона, скобу 2, экран >, шунт 4, катушку 5, изоляционную втулку б, шунт 7.

Выводы 1 геркопов вставлешя в катушку

5 посредством изоляционных втулок б.

Магнит1ная система реле состоит из экрана > и боковых скоб 2. Скобы 2 и шунты 4 экрана > имеют форму, при которой зазор между выводами 1 краиних IcpKOHQB в ряду больше, причем плоскости их перпендикулярны выводам 1. Шунт 7 расположен между рядами ВЫВОДОВ.

На фиг. 2 представлена зависимость напряжения срабатывания от расположения герконов в ряду п для 10-контактного реле, где

1 д Л 4 5

Ю М 7 7 Ю

Фиг г

Составитель А. Умеренков

Техред А. Камышникова

Редактор Н. Вирко

Корректор В. Гутман

Заказ 240/458 Изд. № 194 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раугнская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» кривая а — зависимость U, = f(n) для реле РПГ-1 и RGOI; кривая б — зависимость

U„, = f(n) для реле РПГ-1 и RGOI при наличии только шунта между рядами герконов; кривая в — зависимость U,ð — — Яп) при пали ши шунтов 4 и 7.

Из графика видно, что шунт между рядами герконов не только повышает чувствительность реле, но и обладает сглаживающим свойством. Разброс по папряжепию срабатывания уменьшен вдвое.

Совокупность шунтов реле позволяет уменьшить потребляемую мощность реле примерно на 40% с одновременным повышением быстродействия реле и уменьшением разброса по времени срабатывания контакто».

Предмет изобретения

1. Многоконтактное реле на герконах, содержащее катушку с расположенными внутри нее несколькими рядами герконами и магнитную систему, состоящую из экрана и боковых скоб, охватывающих ряды герконов с

5 торцов катушки, отлича ощееся тем, что, с целью уменьшения потребляемой мощности и разброса по времени срабатывания отдельных контактов, между рядами выводов герконов установлен шупт из ферромагнитного материа10 ла, плоскость которого перпендикулярна выводам герконов.

2. Реле по п. 1, отличающееся тем, что шунты и скобы, охватывающие ряды герконов с торцов катушки, имеют ступенчатую форму, 15 при которой магнитное сопротивление воздушного зазора между скобами и выводами герконов и между шунтами и выводами герконов больше у герконов, расположенных по краям рядов.
