Реферат

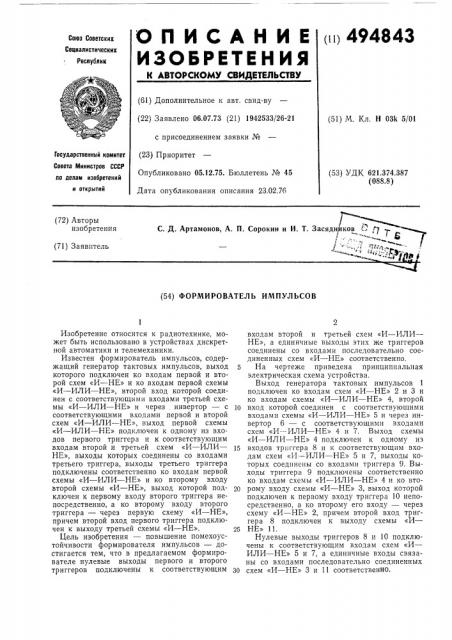

(ii) 494843 ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реснублык (61) Дополнительное к авт. свид-ву (22) Заявлено 06.07.73 (21) 1942533/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 05.12.75. Бюллетень № 45

Дата опубликования описания 23.02.76 (51) M. Кл. Н 031с 5/01

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.374.387 (088.8) (72) Авторы изобретения

С. Д. Артамонов, А, П. Сорокин и И, Т. Засяднй т

"- "".м-ф / ев S (71) Заявитель (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ

Изобретение относится к радиотехнике, может быть использовано в устройствах дискретной автоматики и телемеханики.

Известен формирователь импульсов, содержащий генератор тактовых импульсов, выход которого подключен ко входам первой и второй схем «И вЂ” НЕ» и ко входам первой схемы

«И — ИЛИ вЂ” НЕ», второй вход которой соединен с соответствующими входами третьей схемы «И — ИЛИ вЂ” НЕ» и через инвертор — с соответствующими входами первой и второй схем «И вЂ” ИЛИ вЂ” НЕ», выход первой схемы

«И — ИЛИ вЂ” НЕ» подключен к одному из входов первого триггера и к соответствующим входам второй и третьей схем «И вЂ” ИЛИ—

НЕ», выходы которых соединены со входами третьего триггера, выходы третьего триггера подключены соответственно ко входам первой схемы «И — ИЛИ вЂ” НЕ» и ко второму входу второй схемы «И — НЕ», выход которой подключен к первому входу второго триггера непосредственно, а ко второму входу второго триггера — через первую схему «И — НЕ», причем второй вход первого триггера подключен к выходу третьей схемы «И — НЕ».

Цель изобретения — повышение помехоустойчивости формирователя импульсов — достигается тем, что в предлагаемом формирователе нулевые выходы первого и второго триггеров подключены к соответствующим входам второй и третьей схем «И вЂ” ИЛИ—

НЕ», а единичные выходы этих же триггеров соединены со входами последовательно соединенных схем «И вЂ” НЕ» соответственно.

5 На чертеже приведена принципиальная электрическая схема устройства.

Выход генератора тактовых импульсов 1 подключен ко входам схем «И вЂ” НЕ» 2 и 3 и ко входам схемы «И — ИЛИ вЂ” HE» 4, второй

10 вход которой соединен с соответствующими входами схемы «И — ИЛИ вЂ” HE» 5 и через инвертор 6 — с соответствующими входами схем «И вЂ” ИЛИ вЂ” HE» 4 и 7. Выход схемы

«И — ИЛИ вЂ” НЕ» 4 подключен к одному из

15 входов триггера 8 и к соответствующим входам схем «И вЂ” ИЛИ вЂ” HE» 5 и 7, выходы которых соединены со входами триггера 9. Выходы триггера 9 подключены соответственно ко входам схемы «И — ИЛИ вЂ” НЕ» 4 и ко вто20 рому входу схемы «И — НЕ» 3, выход которой подключен к первому входу триггера 10 непосредственно, а ко второму его входу — через схему «И — НЕ» 2, причем второй вход триггера 8 подключен к выходу схемы «И—

25 НЕ» 11.

Нулевые выходы триггеров 8 и 10 подключены к соответствующим входам схем «И—

ИЛИ вЂ” НЕ» 5 и 7, а единичные входы связаны со входами последовательно соединенных

30 схем «И вЂ” НЕ» 3 и 11 соответственно.

Формирователь импульсов работает следующим образом.

В исходное состояние схема устанавливается импульсом низкого потенциала, поступающим по шине 12. При этом на входе 13 низкий потенциал, на выходе инвертора б — высокий. С генератора 1 поступают тактовые импульсы. На одних выходах триггеров 8 — 10 устанавливается низкий потенциал, а на других их выходах, выходах схем «И вЂ” НЕ» 3, 11 и на выходах 14, 15 устройства — высокий.

На выходе схемы «И — HE» 2 вырабатываются импульсы обратной полярности по отношению к импульсам с генератора 1.

В случае появления высокого потенциала на входе 13 и при совпадении его с высоким потенциалом тактового импульса генератора 1 через схему «И — ИЛИ вЂ” НЕ» 4 срабатывает триггер 8, который высоким потенциалом подготавливает к работе по одному из входов схему «И — ИЛИ вЂ” НЕ» 7 и схему «И — НЕ» 3.

При этом на выходе инвертора б, одном выходе триггера 8 и выходе схемы «И — ИЛИ—

НЕ» 4 оказывается низкий потенциал, удерживающий схему «И — ИЛИ вЂ” HE» 7 в исходном состоянии.

В следующий момент изменения потенциала с генератора 1 на низкий срабатывает схема «И вЂ” ИЛИ вЂ” HE» 7, которая формирует передний фронт первого выходного импульса по переднему фронту входного сигнала При этом срабатывает .триггер 9, который высоким уровнем потенциала подготавливает к работе по другому входу схему «И — НЕ» 3, а низким уровнем потенциала с другого выхода отключает схему «И — ИЛИ вЂ” НЕ» 4.

При последующем изменении потенциала с генератора 1 на высокий потенциал через схему «И — НЕ» 3 срабатывает триггер 10, который низким уровнем потенциала по одному входу устанавливает схему «И — ИЛИ вЂ” НЕ»

7 в исходное состояние и подготавливает к работе высоким потенциалом с другого выхода другой вход схемы «И — ИЛИ вЂ” НЕ» 7 и схему «И — НЕ» 11. При этом выходе 14 по переднему фронту входного сигнала формируется задний фронт первого импульса.

В следующий момент изменения потенциала с генератора 1 на низкий уровень на выходе схемы «И — НЕ» 3 устанавливается высокий потенциал, от которого через схему «И—

НЕ» 11 устанавливается в исходное состояние триггер 8, а от высокого потенциала срабатывает схема «И вЂ” ИЛИ вЂ” НЕ» 7 по другому входу. На выходе 14 по переднему фронту

494843 выходного сигнала формируется передний фронт импульса.

При изменении потенциала с генератора 1 на высокий уровень через схему «И — HE» 3 устанавливается в исходное состояние триггер 10, а выходным низким потенциалом— схема «И вЂ” ИЛИ вЂ” НЕ» 7. При этом на выходе 14 формируется задний фронт второго импульса.

В момент появления на входе 13 устройства низкого потенциала входного сигнала на выходе инвертора б устанавливается высокий потенциал.

По совпадению с высоким потенциалом тактового импульса генератора 1 по другому из входов через схему «И — ИЛИ вЂ” НЕ» 4 аналогично срабатывает триггер 8, а при появлении низкого потенциала с генератора 1 на выходе схемы «И — ИЛИ вЂ” HE» 5 по заднему фронту входного сигнала формируется первый выходной импульс. При этом триггер 9 устанавливается в исходное состояние и т. д.

15

Предмет изобретения

Формирователь импульсов, содержащий генератор тактовых импульсов, выход которого подключен ко входам первой и второй схем

«И — HE» и .ко входам первой схемы «И—

ИЛИ вЂ” НЕ», второй вход которой соединен с соответствующими входами третьей схемы

«И — ИЛИ вЂ” НЕ» и через инвертор — с соответствующими входами первой и второй схем

«И — ИЛИ вЂ” НЕ», выход первой схемы «И—

ИЛИ вЂ” НЕ» подключен к одному из входов первого триггера и к соответствующим входам второй и третьей схем «И вЂ” ИЛИ вЂ” НЕ», выходы которых соединены со входами третьего триггера, выходы третьего триггера под40 ключены соответственно ко входам первой схемы «И — ИЛИ вЂ” НЕ» и ко второму входу второй схемы «И — НЕ», выход которой подключен к первому входу второго триггера непосредственно,- а ко второму входу второго триггера — через первую схему «И — НЕ», причем второй вход первого триггера подключен к выходу третьей схемы «И — НЕ», о т л ич а ю шийся тем, что, с целью повышения помехоустойчивости, в нем нулевые выходы первого и второго триггеров подключены к соответствующим входам второй и третьей схем

«И — ИЛИ вЂ” НЕ», а единичные !выходы этих же триггеров соединены со входами последовательно соединенных схем «И вЂ” НЕ» соответ55

694843
