Реферат

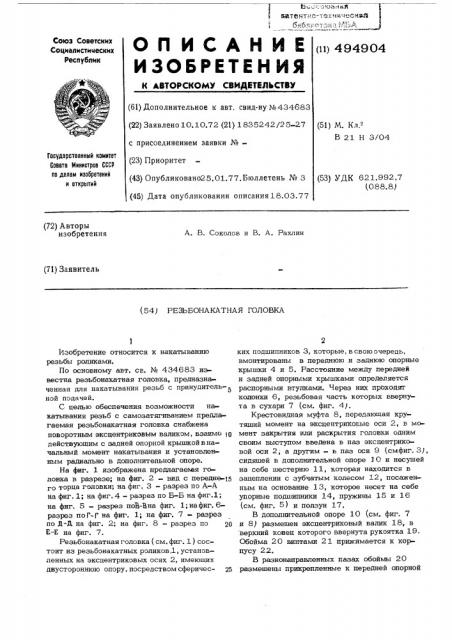

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ну№434683 (22) Заявлено 10.10.72 (21) 1835242/25 27 с присоединением заявки №(23) Приоритет (43) Опублнковано25.01.77.Бюллетень № 3 (45) Дата опубликования описания 18.03.77

Союз Советских

Социалистических

Республик (11) 494904 (51) М. Кл."В 21 Н 3/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.992.7 (088.8) (72) Авторы изобретения

А. B. Соколов и B A Рахлин (71) Заявитель (54) РЕЗЬБОНАКАТНАЯ ГОЛОВКА

Изобретение относится к накатыванию резьбы роликами.

По основному авт. св. № 434683 известна резьбонакатная головка, предназначенная для накатывания резьб с принудитель-5 ной подачей.

С целью обеспечения возможности накатывания резьб с самозатягиванием предлагаемая резьбонакатная головка снабжена поворотным эксцентриковым валиком, взаимо 1п действующим с задней опорной крышкой в начальный момент накатывания и установленным радиально в дополнительной опоре.

На фиг. 1 изображена предлагаемя головка в разрезе; на фиг. 2 - вид с пеРедне-15

z.p торца головки; на фиг. 3 — разрез по А-А на фиг. 1; на фиг. 4 — разрез по Б-Б на фиг.1; на фиг. 5 — разрез по3-Вна фиг. 1;нафиг. 6разрез поГ-I на фиг. 1; на фиг. 7 - разрез по Д-)1 на фиг. 2; на фиг. 8 — разрез по 1<1

E-Е на фиг. 7.

Резьбонакатная головка (см. фиг. 1 ) состоит из резьбонакатных роликов,1, установленных на эксцентриковых осях 2, имеющих двустороннюю опору, посредством сферичес- 25 иатентн"".-1ех ническМ

2 ких подшипников 3, которые, в свою очередь, вмонтированы в переднюю и заднюю опорные крышки 4 и 5. Расстояние между передней и задней опорными крышками определяется распорными втулками. Через них проходят колонки 6, резьбовая часть которых ввернута в сухари 7 (см. фиг. 4).

Крестовидная муфта 8, передающая крутящий момент на эксцентриковые оси 2, в момент закрытия или раскрытия головки одним своим выступом введена в паз эксцентриковой оси 2; а другим — ь паз оси 9 (смфиг. 3), сидящей в дополнительной опоре 1 0 и несущей на себе шестерню 11, которая находится в зацеплении с зубчатым колесом 12, посаженным на основание 13, которое несет на себе упорные подшипники 14, пружины 15 и 16 (см. фиг. 5) и ползун 17.

В дополнительной опоре 10 (см. фиг. 7 и 8) размещен эксцентриковый валик 18, в верхний конец которого ввернута рукоятка 19.

Обойма 20 винтами 21 прижимается к корпусу 22.

В разнонаправленных пазах обоймы 20 размещены прикрепленные к передней опорной

404004 крышке 4 и задней опорной крышке 5 сухари 23. Головка снабжена также винтами 24 (фиг. 6).

Резьбонакатная головка работает следующим образом. 4

Головка в закрытом положении (см.фиг.1), т. е. когда полэун, 17 находится одновременно в пазу основания 13 и в пазу корпус&22, а эксцентриковый валик 18 препятствует продвижению задней опорной крьпики 5, à lO вместе с ней и всей силовой части головки в осевом направлении, противоположном направлению подачи, подается на заготовку и, захватив ее, накатывает резьбу от принудительной подачи или самозатягиванием. l4

После начального момента накатывания резьбы рукояткой 19 поворачивается эксцентриковый валик 18, тем самым снимая ограничение в возмож@ости продвижения задней опорной крышки 5, а вместе с ней и всей ЗО силовой части головки в направлении, противоположном направлению подачи, создавая при этом гарантированный зазор между задней опорной крышкой 5 и дополнительной опарой 10.

При появлении накопленной ошибки по шагу резьбы в ту или другую сторону ее направления силовая часть головки начинает опережать или отставать от подачи, а это зас гавляет поз ворачива ься переднюю и э&дняны опорные крышки 4 и 5 в разных направлениях - по часовой стрелке и против нее, так zaz разнонаправленные пазы обоймы 20 действуют на сухари 23, передавая момент вращения

35 на перед пою и заднюю опорные крышки и тем самым изменяя угол наклона осей резь бон&катных роликов к оси зй отовки.

При достижении необходимой длины нака тывания резьбы ползун 17 упрется в неподвижный упор, установленный на станке, выйдет из паза корпуса 22 и от действия пружины 15 заставит корпус 22 повернуться, а вместе с ним повернутся передняя и задняя опорные крышки 4 и 5, дополнительная опора 10, обойма 20, в результате чего ролики 1 разойдутся, т. е. головка раскроется, так как поворот указанных деталей вызовет поворот осей 9, а с ними и эксцентриковых осей 2 от поворота шестерен 11 вокруг зубчатого колеса 12. Это позволяет отвести накатные ролики оТ обрабатываемой заготовки.

Исходное закрытое положение головки обеспечивается возвращением корпуса 22, вместе с которым исходное положение займут и эксцентриковые оси 2.

Настройка головки на требуемый размер по среднему диаметру резьбы производится путем освобождения винтов 21 иреремещения их вдоль паза корпуса 22 винтами 24.

Настройка головки на предварительно желаемый угол наклона осей резьбонакатных роликов к оси заготовки осуществляется передвижением обоймы 20 вдоль оси головки с последующей фиксацией этого положения винтами 21.

Ф ормула изобретения

Резьбонакатная головка по авт. св. № 434683, о т л и ч а ю ш а я с я тем, что, с целью обеспечения возможности некатывания резьб с самозатягиванием, она снабжена поворотным эксцентриковым валиком, взаимодействующим с задней опорной крышкой в начальный момент накатывания и установленным радиально в дополнительной опоре.

494904

Д;4

E-E

Составитель И, Капитонов

Редактор И. Бродская Техред О. дуговая Корректор С. Шекмар

Заказ 1099/76 Тираж 1207 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
