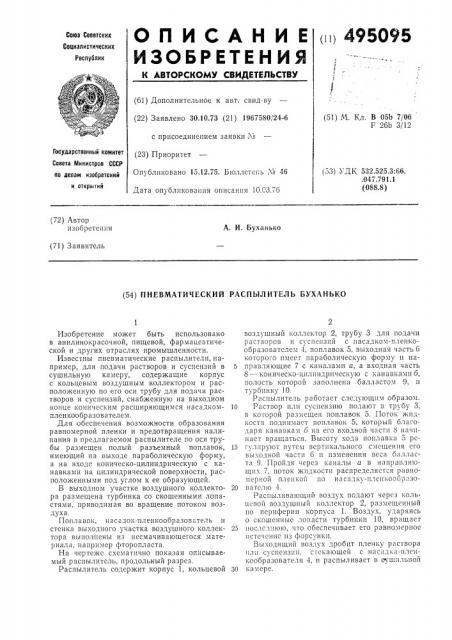

ОпНСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 495095
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.10.73 (21) 1967580/24-6 (51) М. Кл. В 05b 7/06
F 26b 3/12 с присоединением заявки М
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 15.12.75. Бюллетень ¹ 46 (53) УДК 532.525,3:66. .047,791. 1 (088.8) Дата опубликования описания 10.03.76 (72) Автор изобретения
А. И. Буханько (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ РАСПЫЛИТЕЛЬ БУХАНЬКО
Изобретение может быть использовано в анилинокрасочной, пищевой, фармацевтической и других отраслях промышленности.
Известны пневматические распылители, например, для подачи растворов и суспензий в сушильную камеру, содержащие корпус с кольцевым воздушным коллектором и расположенную по его оси трубу для подачи растворов и суспензий, снабженную на выходном конце коническим расширяющимся насадкомпленкообразователем.
Для обеспечения возможности образования равномерной пленки и предотвращения налипания в предлагаемом распылителе по оси трубы размещен полый разъемный поплавок, имеющий на выходе параболическую форму, а на входе коническо-цилиндрическую с канавками на цилиндрической поверхности, расположенными под углом к ее образующей.
В выходном участке воздушного коллектора размещена турбинка со скошенными лопастями, приводимая во вращение потоком воздуха.
Поплавок, насадок-пленкообразователь и стенка выходного участка воздушного коллектора выполнены из несмачивающегося материала, например фторопласта.
На чертеже схематично показан описываемый распылитель, продольный разрез.
Распылитель содержит корпус 1, кольцевой воздушный коллектор 2, трубу 3 для подачи растворов и суспснзнй с насадком-пленкообразоватслем 4, поплавок 5, выходная часть 6 которого имеет параболическую форму и на5 правляющие 7 с каналами а, а входная часть
8 — коническо-цилиндрическ ю с канавками б, полость которой заполнена балластом 9, и турбннку 10.
Распылитель работает следующим образом.
10 Раствор или суспснзшо подают в трубу 3, В которой размещен поплавок 5. Поток жидкости поднимает поплавок 5, который благодаря канавкам 0 на его входной части 8 на шнает вращаться. Высоту хода поплавка 5 рс15 гулнруют путем вертикального смещения его выходной части 6 и изменения веса балласта 9. Пройдя через каналы а в направляющих 7, поток жидкости распределяется равномерной пленкой по насадку-пленкообразо20 вателю 4.
Распыливающий воздух подают через кольцевой воздушпьш коллектор 2, размещенный по периферии корпуса 1. Воздух, ударяясь о скошенные лопасти турбинки 10, вращает
25 последнюю, что обеспечивает его равномерное истечение из форсунки.
Выходящий воздух дробит пленку раствора пли суспензнн, стекающей с насадка-пленкообразователя 4, и распыливаст в оушнльной
30 камере.
495095
Формула изобретения
/а
Составитель В. Бакар
Текред Е. Митрофанова
Редактор А. Пейсоченко
1(орректор 3; Тарасова
Заказ 308/3 Изд. ¹ 2072 Тираж 869 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Для устранения налипания распыливаемых растворов и суспензий поплавок 5 выполнен из фторопласта, а насадок- планкообразователь 4 и стенка выходного участка воздушного коллектора 2 — из пористого прессованного порошка фторопласта.
1. Пневматический распылитель, например, для подачи растворов и суспензий в сушильную камеру, содержащий корпус с кольцевым воздушным коллектором и расположенную по е«о оси трубу для подачи растворов и суспензий, снабженную на выходном конце коничеcKIIi i расширяющимся насадком-пленкообразователем, отличающийся тем, что, с целью обеспечения возможности образования равномерной пленки и предотвращения налипания распыливаемых растворов и суспензий, по оси трубы размещен полый разъемный поплавок, имеющий на выходе параболиче5 скую форму, а на входе коническо-цилиндрическую с канавками на цилиндрической поверхности, расположенными под углом к ее образующей.
2. Распылитель по п. 1, отличающийся
10 тем, что в выходном участке воздушного коллектора размещена турбинка со скошенными лопастями, приводимая во вращение потоком воздуха.
3. Распылитель по пп. 1 и 2, о т л и ч а ю15 шийся тем, что поплавок, насадок-пленкообразователь и стенка выходного участка воздушного коллектора выполнены из несмачивающегося материала, например фторопласта,
