Электрический лаг

Иллюстрации

Показать все

Реферат



Класс 42о, 9

АВТОРСКОЕ СВИДЕТЕПЬСТВО . НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электрического лага.

K авторскому свидетельству Д. С. Брауда, заявленному 2 апреля

1936 года (спр. о перв. № 190760).

0 выдаче авторского свидетельства опубликоваио 31 августа 1936 года.

Предмет изобретения. тип..Печатный Труд . Заи 359-4N

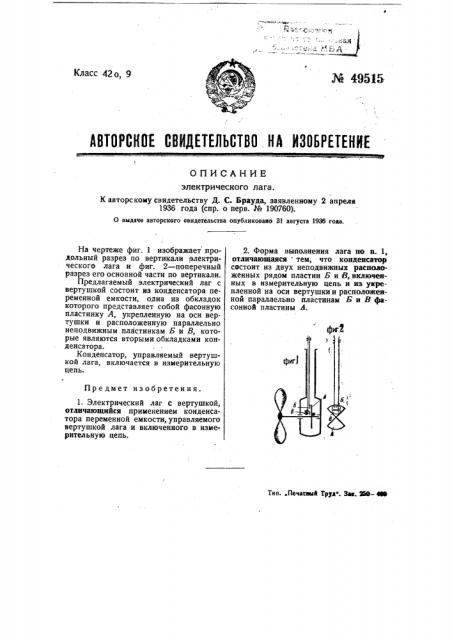

На чертеже фиг. 1 изображает продольный разрез по вертикали электрического лага и фиг. 2 — поперечный разрез его основной части по вертикали.

Предлагаемый электрический лаг с вертушкой состоит из конденсатора переменной емкости, одна из обкладок которого представляет собой фасонную пластинку А, укрепленную на оси вертушки и расположенную параллельно неподвижным пластинкам Б и В, которые являются вторыми обкладками конденсатора.

Конденсатор, управляемьй вертушкой лага, включается в измерительную цепь.

1. Электрический лаг с вертушкой, отличающийся применением конденсатора переменной емкости, управляемого вертушкой лага и включенного в измерительную цепь.

2. Форма выполнения лага по и. 1, отличающаяся - тем, что конденсатор состоит из двух неподвижных расположенных рядом пластин Б и В, включенных в измерительную цепь и из укрепленной на оси вертушки и расположенной параллельно пластинам Б и B фасонной пластины А.
