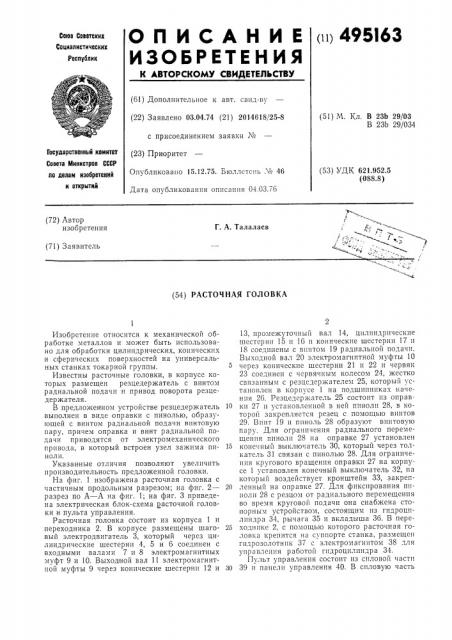

О П И С А Н И Е 1ц1 495I63
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.04.74 (21) 2014618/25-8 с присоединением заявки ¹ (23) Приоритет
Опубликовано 15.12.75. Бюллетень ¹ 46
Дата опубликования описания 04.03.76 (51) М. Кл. В 23b 29/03
В 23Ь 29/034
Государственный комитет
Совета Министров СССР ла делам изобретений и открытий (53) УДК 621.952.5 (088.8) (72) Автор изобретения
Г. А. Талалаев (71) Заявитель (54) РАСТОЧНАЯ ГОЛОВКА
Изобретение относится к механической обработке металлов и может быть использовано для обработки цилиндрических, конических и сферических поверхностей на универсальных станках токарной группы.
Известны расточные головки, в корпусе которых размещен резцедержатель с винтом радиальной подачи и привод поворота резцедержателя.
В предложенном устройстве резцедержатель выполнен в виде оправки с пинолью, образующей с винтом радиальной подачи винтовую пару, причем оправка и винт радиальной подачи приводятся от электромеханического привода, в который встроен узел зажима пиноли.
Указанные отличия позволяют увеличить производительность предложенной головки.
На фиг. 1 изображена расточная головка с частичным продольным разрезом; на фиг. 2— разрез по А — А на фиг. 1; на фиг. 3 приведена электрическая блок-схема расточной головки и пульта управления.
Расточная головка состоит из корпуса 1 и переходника 2. В корпусе размещены шаговый электродвигатель 3, который через цилиндрические шестерни 4, 5 и 6 соединен с входными валами 7 и 8 электромагнитных муфт 9 и 10. Выходной вал 11 электромагнитной муфты 9 через конические шестерни 12 и
13, промежуточный вал 14, цилиндрические шестерни 15 и 16 и конические шестерни 17 и
18 соединены с винтом 19 радиальной подачи.
Выходной вал 20 электромагнитной муфты 10
5 через конические шестерни 21 и 22 и червяк
23 соединен с червячным колесом 24, жестко связанным с резцедержателем 25, которьш установлен в корпусе 1 на подшипниках качения 26. Резцедержатель 25 состоит из оправ10 кп 27 и установленной в ней ппноли 28, в которой закрепляется резец с помощью винтов
29. Винт 19 и ппноль 28 образуют винтовую пару. Для ограничения радиального перемещения пиноли 28 на оправке 27 установлен
15 конечный выключатель 30, который через толкатель 31 связан с пинолью 28. Для ограничения кругового вращения оправки 27 на корпусе 1 установлен конечный выключатель 32, на который воздействует кронштейн 33, закреп20 ленный на оправке 27, Для фиксирования пнполи 28 с резцом от радиального перемещения во время круговой подачи она снабжена стопорным устройством, состоящим из гидроцилиндра 34, рычага 35 и вкладыша 36. В пере25 ходнике 2, с помощью которого расточная Ioловка крепится на суппорте станка, размещен гпдрозолотник 37 с электромагнитом 38 для управления работой пгдроцилиндра 34.
Пульт управления состоит из силовой части
З0 39 и панели управления 40. В силовую часть
495163 входят источник питания 41, генератор импульсов 42 и схема управления 43 шаговым электродвигателем 3. На панели управления
40 размещены переключатель 44, включающий электромагнитные г уфты 9 пли 10. регyлятор частоты 45, изменяющий величину подачи, выключатель 46 для подачи на шаговый электродвигатель 3 серии импульсов, кнопка
47 для пода ги единичных импульсов и счетчик импульсов 48 с цифровой индикацией.
Источник питания 41 запитывается от сети переменного тока напряжением 220 в и частотой 50 гц, а его выходы соединяются со входами генератора импульсов 42 и схемы управления 43. Еще два выхода источника питания запитывают постоянным напряжением элементы, расположенные в расточпой головке. «Минус» подается на один из входов электромагнитных муфт 9 и 10, электромагнита
38 и консчных выключателей 30 и 32, а
«Плюс» подается через переключатель 44 на второй вход электромагнитных муфт 9 и 10 и электромагнита 38. Выход конечных выключателей 30 и 32 соединен с одним из входов схемы управления 43. Выход генератора импульсов 42 соединяется со входом схемы управления 43, а второй из входов соединяется с выходом регулятора частоты 45. Один из выходов схемы управления 43 через выключатель 46 и кнопку 47 соединяется с шаговым электродвигателем 3, а второй — со счетчико м и м пульсов 48.
При обработке внутренних поверхностей на станке с числовым программным управлением вместо пульта управления используется пульт программного управления станком. При этом электромагнитные муфты 9 и 10 вместе с электромагнитом 38 управляются через выводы а и б по программе.
Работает расточная головка следующим образом.
На панели управления 40 регулятором частоты 45 устанавливается необходимая величина подачи (передаточные отношения цепи радиальной и круговой подач выбраны таким образом, что за один импульс, поданный на шаговый электродвигатель 3, пиноль 28 перемещается на вполне определенную величину или поворачивается вместе с оправкой 27 на определенный угол). Со схемы управления 43 импульсы с помощью кнопки 47 или выключателя 46 подаются на шаговый электродвигатель 3.
Когда переключатель 44 стоит в положении
«Радиальная подача», то электромагнитная муфта 9 замкнута, а электромагнитная муфта 10 разомкнута. Одновременно с электромагнитной муфтой 9 срабатывает электромагнит 38 гидрозолотника 37, который направляет поток масла на слив. Под действием пружины 49 поршень 50 гидроцилиндра 34 перемещается вправо, и пиноль 28 освобождается.
Вращение от шагового э1ектродвигателя 3 через цилиндрическую пару 4 и 5 передается па входной вал 7 электромагнитной муфты 9. С
20 э5
ЗО
60 (Й выходного вала 11 через коническую пару 12 и 13 вращение передается на промежуточный вал 14, с которого через цилиндрическую пару
15 и 16 и коническую пару 17 и 18 на винт 19.
Вращение винта 19 перемещает пиноль 28 с закрепленным в ней резцом в радиальном направлении. На пинали 28 имеется канавка, профиль которой поднимает толкатель 31 в крайних положениях пиноли 28. Толкатель 31 нажимает на конечный выключатель 30, который, срабатывая, выдает сигнал в схему управления 43 на останов шагового электродвигателя 3.
Если переключатель 44 стоит в положении
«Круговая подача», то электромагнитная муфта 9 разомкнута, а электромагнитная муфта
10 замкнута. При этом электрома-нит 38 гидрозолотника 37 обесточен, и поток масла направлен в полость гндроцилиндра 34. Поршспь 50, сжимая пружину 49, перемещается влево и чсрез рычаг 35 и вкладыш 36 зажимает пиноль 28 от радиального перемещения внутри оправки 27. В этом случае вращение от шагового электродвшателя 3 через цилиндрическую пару 4 и 6 передается на входной вал 8 электромагнитной муфты 10. С выходного вала 20 через коническую пару 21 и 22 вращение передается на червяк 23. Червяк вращает червячное колесо 24, жестко связанное с оправкой 27, которая на подшипниках качения 26 поворачивается вместе с пинолью 28 и резцом относительно корпуса 1. В крайних положениях оправки 27 кронштейн 33 нажимает па конечный выключатель 32, который, срабатывая, выдает сигнал в схему управления 43 на останов шагового электродвигателя 3. Конечныс выключатели 30 и 32 одновременно являются датчиками «нуля», т. е. выда|от команды на останов шагового электродвигателя 3, когда пиноль 28 и оправка 27 находятся в определенных положениях, которые являются отправной точкой при размерной обработке деталей.
Для обработки внутренней цилиндрической поверхности резец выставляется на размер путем подачи серии импульсов на шаговый электродвигатель 3, а процесс обработки происходит за счет перемещения расточной головки вместе с продольным суппортом станка.
Обработка внутренней сферической поверхности производится поворотом оправки 27 с выставленным на размер резцом; обработка конического участка внутренней поверхности — перемещением поперечного суппорта станка, повернутого на необходимый угол.
Обработка сложного внутреннего профиля данной расточной головкой возможна сочетанием двух подач (радиальной или круговой подачи резца и продольной подачи суппорта станка) на станке с числовым программным управлением по заданной программе. Обработка торца детали резцом осуществляется перемещением поперечного суппорта станка, когда ось расточной головки перпендикулярна оси шпинделя передней бабки станка.
495163
Ж #18 Z322Z7 20 10 р g
Формула изобретения
Расточная головка, в корпусе которой размещен резцедержатель с винтом радиальной подачи и привод поворота резцедержателя, отличающаяся тем, что, с целью увеличения производительности, резцедержатель выполнен в виде оправки с пинолью, образующей с винтом радиальной подачи винтовую пару, причем оправка и винт радиальной подачи приводятся от электромеханического
5 привода, в который встроен узел зажима пиноли.
