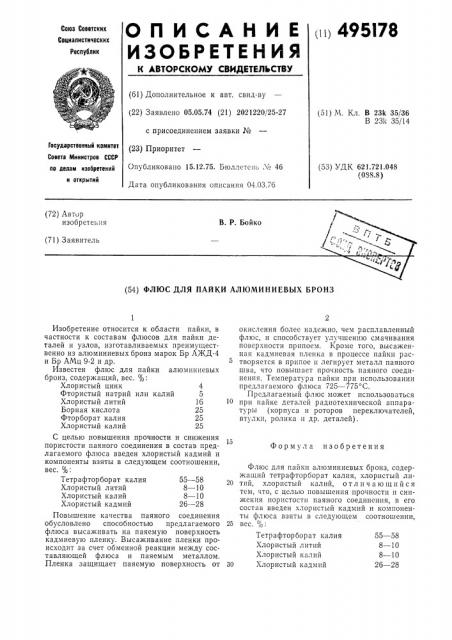

0Ц 495678
onHGAHHE
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 05.05.74 (21) 2021220/25-27 с присоединением заявки Хе (23) Приоритет
Опубликовано 15.12,75. Бюллетень ¹ 46
Дата опубликования описания 04.03.76 (51) М. Кл, В 23k 35/36
В 23!< 35/14
Государственный комитет
Совете Ммнмстров СССР по делам изобретений и открытий (53) УДК 621.721.048 (088.8) (54) ФЛЮС ДЛЯ ПАЙКИ АЛЮМИНИЕВЫХ БРОНЗ
Изобретение относится к области пайки, в частности к составам флюсов для пайки деталей и узлов, изготавливаемых преимущественно из алюминиевых бронз марок Бр АОКД-4 и Бр Амц 9-2 и др.
Известен флюс для пайки алюминиевых бронз, содержащий, вес. %:
Хлористый цинк 4
Фтористый натрий или калий 5
Хлористый литий 16
Борная кислота 25
Фторборат калия 25
Хлористый калий 25
С целью повышения прочности и снижения пористости паяного соединения в состав предлагаемого флюса введен хлористый кадмий и компоненты взяты в следующем соотношении, вес. %:
Тетрафторборат калия 55 — 58
Хлористый литий 8 — 10
Хлористый калий 8 — 10
Хлористый кадмий 26 — 28
Повышение качества паяного соединения обусловлено способностью предлагаемого флюса высаживать на паяемую поверхность кадмиевую пленку. Высаживание пленки происходит за счет обменной реакции между составляющей флюса и паяемым металлом.
Пленка защищает па яемую поверхность от окисления более надежно, чем расплавленный флюс, и способствует улучшению смачивания поверхности припоем. Кроме того, высаженная кадмиевая пленка в процессе пайки растворяется в припое и легирует металл паяного шва, что повышает прочность паяного соединения. Температура пайки при использовании предлагаемого флюса 725 — 775 С.
Предлагаемый флюс может использоваться
10 при пайке деталей радиотехнической аппаратуры (корпуса и роторов переключателей, втулки, ролика и др. деталей).
Формула изобретения
Флюс для пайки алюминиевых бронз, содержащий тетрафторборат калия, хлористый ли20 тий, хлористый калий, отл и ч а ю щи и с я тем, что, с целью повышения прочности и снижения пористости паяного соединения, в его состав введен хлористый кадмий и компоненты флюса взяты в следующем соотношении, 25 в ес оiо:
Тетрафторборат калия 55 — 58
Хлористый литий 8 — 10
Хлористый калий 8 — 10
30 Хлористый кадмий 26 — 28
