Многоярусные подмости для судоремонтных работ
Иллюстрации
Реферат

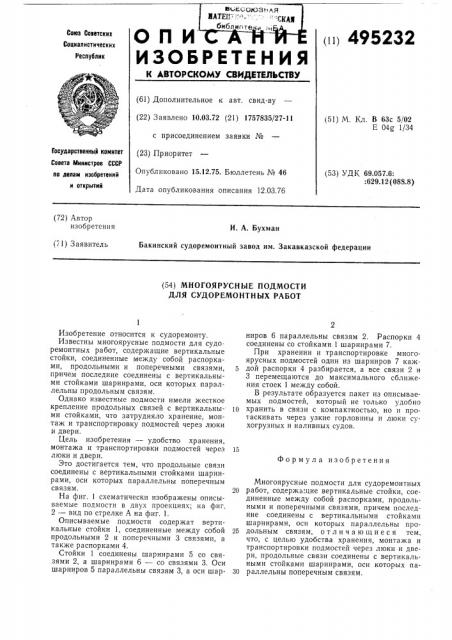

ИЗОЬЕЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Рес ублик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.03.72 (21) 1757835/27-11 с присоединением заявки № (23) Приоритет
Опубликовано 15.12,75. Бюллетень № 46
Дата опубликования описания 12.03.76 (51) N. Кл. В 63с 5/02
Е 04g 1/34
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 69.057.6:
:629.12 (088.8) (72) Автор изобретения
И. А. Бухман
Бакинский судоремонтный завод им. Закавказской федерации (71) Заявитель (54) МНОГОЯРУСНЫЕ ПОДМОСТИ
ДЛЯ СУДОРЕМОНТНЫХ РАБОТ
Формула изобретения
Изобретение относится к судоремонту.
Известны многоярусные подмости для судоремонтных работ, содержащие вертикальные стойки, соединенные между собой распорками, продольными и поперечными связями, 5 причем последние соединены с вертикальными стойками шарнирами, оси которых параллельны продольным связям.
Однако известные подмости имели жесткое крепление продольных связей с вертикальны- 10 ми стойками, что затрудняло хранение, монтаж и транспортировку подмостей через люки и двери.
Цель изобретения — удобство хранения, монтажа и транспортировки подмостей через 15 люки и двери.
Это достигается тем, что продольные связи соединены с вертикальными стойками шарнирами, оси которых параллельны поперечным связям. 20
На фиг. 1 схематически изображены описываемые подмости в двух проекциях; на фиг.
2 — вид по стрелке А на фиг, 1.
Описываемые подмости содержат вертикальные стойки 1, соединенные между собой 25 продольными 2 и поперечными 3 связями, а также распорками 4.
Стойки 1 соединены шарнирами 5 со связями 2, а шарнирами 6 — со связями 3. Оси шарниров 5 параллельны связям 3, а оси шар- 30 ниров 6 параллельны связям 2. Распорки 4 соединены со стойками 1 шарнирами 7.
При хранении и транспортировке многоярусных подмостей один из шарниров 7 каждой распорки 4 разбирается, а все связи 2 и
3 перемещаются до максимального сближения стоек 1 между собой.
В результате образуется пакет из описываемых подмостей, который не только удобно хранить в связи с компактностью, но и протаскивать через узкие горловины и люки сухогрузных и наливных судов.
Многоярусные подмости для судоремонтных работ, содержа цие вертикальные стойки, соединенные между собой распорками, продольными и поперечными связями, причем последние соединены с вертикальными стойками шарнирами, оси которых параллельны продольным связям, отличающиеся тем, что, с целью удобства хранения, монтажа и транспортировки подмостей через люки и двери, продольные связи соединены с вертикальными стойками шарнирами, оси которых параллельны поперечным связям, 495232
Вцд A
