Способ изготовления поляризационного фильтра
Иллюстрации
Реферат

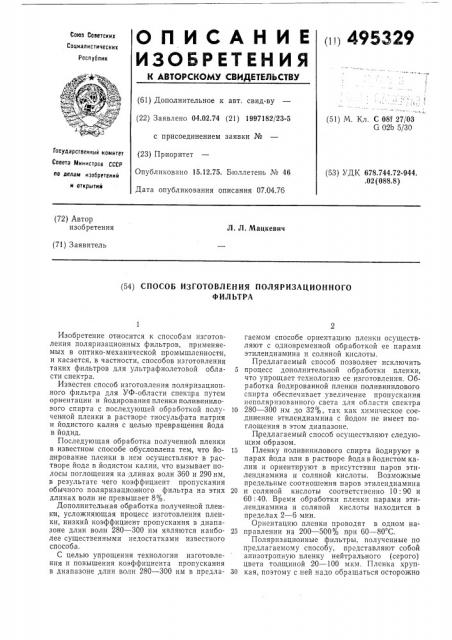

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н ) 495329
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.02.74 (21) 1997182/23-5 с присоединением заявки № (23) Приоритет
Опубликовано 15.12.75. Бюллетень № 46
Дата опубликования описания 07.04.76, (. (51) M. Кл, С 081 27/03
G 02b 5/30
Государственный комитет
Совета Министров СССР (53) Ъ ДК 678 744 72 944 .02 (088.8) ло делам изобретений и открытий (72) Автор изобретения
Л. Л.Мацкевич (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛЯРИЗАЦИОННОГО
ФИЛЬТРА
Изобретение относится к способам изготовления поляризационных фильтров, применяемых в оптико-механической промышленности, и касается, в частности, способов изготовления таких фильтров для ультрафиолетовой области спектра.
Известен способ изготовления поляризационного фильтра для УФ-области спекцра путем ориентации и йодирования пленки поливинилового спирта с последующей обработкой полученной пленки в растворе тиосульфата натрия и йодистого калия с целью превращения йода в йодид.
Последующая обработка полученной пленки в известном способе обусловлена тем, что йодирование пленки в нем осуществляют в растворе йода в йодистом калии, что вызывает полосы поглощения на длинах волн 360 и 290 нм, в результате чего коэффициент пропускания обычного поляризационного фильтра на этих длинах волн не превышает 8%.
Дополнительная об|работка полученной пленки, усложняющая процесс изготовления пленки, низкий коэффициент пропускания в диапазоне длин волн 280 — 300 нм являются наиболее существенными недостатками известного способа.
С целью упрощения технологии изготовления и повышения коэффициента пропускания в диапазоне длин волн 280 — 300 нм в предлагаемом способе ориентацию пленки осуществляют с одновременной обработкой ее парами этилендиамина и соляной кислоты.
Предлагаемый способ позволяет исключить
5 процесс дополнительной обработки пленки, что упрощает технологию ее изготовления. Обработка йодированной пленки поливинилового спирта обеспечивает увеличение пропускания неполяризованного света для области спектра
10 280 — 300 нм до 32%, так как химическое соединение этилендиамина с йодом не имеет поглощения в этом диапазоне.
П редлагаемый способ осуществляют следующим образом.
15 Пленку поливинилового спирта йодируют в парах йода или в растворе йода в йодистом калии и ориентируют в присутствии паров этилендиамина и соляной кислоты. Возможные предельные соотношения паров этилендиамина
20 и соляной кислоты соответственно 10: 90 и
60: 40. Время обработки пленки парами этилендиамина и соляной кислоты находится в пределах 2 — б мин.
Ориентацию пленки проводят в одном на25 правлении на 200 †50 при 60 — 80 С.
Поляризационные фильтры, полученные по предлагаемому способу, представляют собой анизотропную пленку нейтрального (серого) цвета толщиной 20 — 100 мкм. Пленка хруп30 кая, поэтому с ней надо обращаться осторожно
495329
Составитель А. Горячев
Техред Е. Подурушина
Корректор Т. Гревцова
Редактор Т. Девятко
Заказ 613/3 Изд. № 1078 Тираж 49б Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 или заклеивать между кварцевыми стеклами или полимерными пленками, пропускающими ультрафиолетовый свет.Пример. Аморфную пленку поливинилового спирта йодируют в парах йода в герметичной камере. Затем йодированную пленку поливинилового спирта переставляют в другую герметичную камеру и ориентируют в ней в одном направлснии на 300% при бО С в присутствии паров этилендиамина и соляной кислоты в объемном соотношении 50: 50. Время обработки пленки парами этилендиамина и соляной кислоты 3 мин. Полученная пленка пропускает неполяризованный свет в области спектра 280 — 300 нм на 32%.
Формула изобретения о Способ изготовления поляризационного фильтра для ультрафиолетовой области спектра путем йодирования пленки поливинилового спирта с последующей ориентацией, о т л и ч аю шийся тем, что, с целью упрощения техно10 логии изготовления и повышения коэффициента пропускания в диапазоне длин волн 280—
300 нм, ориентацию пленки осуществляют с одновременной обработкой ее парами этилендиамина и соляной кислоты.
