Реферат

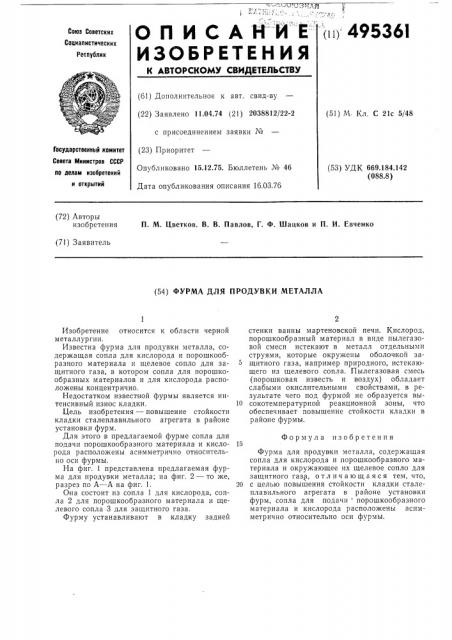

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ (it) 495361

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.04.74 (21) 2038812/22-2 с присоединением заявки № (51) М Кл. С 21с 5/48 (23) Приоритет

Государственнык комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 15.12.75. Бюллетень ¹ 46

Дата опубликования описания 16.03.76 (53) УДК 669.184.142 (088.8) (72) Авторы изобретения

П. М. Цветков. В. В. Павлов, Г. Ф. Шацков и П. И. Евченко (71) Заявитель (54) ФУРМА ДЛЯ ПРОДУВКИ МЕТАЛЛА

Формула изобретения

Изобретение относится к области черной металлургии.

Известна фурма для продувки металла, содержащая сопла для кислорода и порошкообразного материала и щелевое сопло для защитного газа, в котором сопла для порошкообразных материалов и для кислорода расположены концентрично.

Недостатком известной фурмы является интенсивный износ кладки.

Цель изобретения — повышение стойкости кладки сталеплавильного агрегата в районе установки фурм.

Для этого в предлагаемой фурме сопла для подачи порошкообразного материала и кислорода расположены асимметрично относительно оси фурмы, На фиг. 1 представлена предлагаемая фурма для продувки металла; на фиг. 2 — то же, разрез по А — А на фиг. 1.

Она состоит из сопла 1 для кислорода, сопла 2 для порошкообразного материала и щелевого сопла 3 для защитного газа.

Фурму устанавливают в кладку задней стенки ванны мартеновской печи. Кислород, порошкообразный материал в виде пылегазовой смеси истекают в металл отдельными струями, которые окружены оболочкой защитного газа, например природного, истекающего из щелевого сопла. Пылегазовая смесь (порошковая известь и воздух) обладает слабыми окислительными свойствами, в результате чего под фурмой не образуется вы10 сокотемпературной реакционной зоны, что обеспечивает повышение стойкости кладки в районе фурмы.

Фурма для продувки металла, содержащая сопла для кислорода и порошкообразного материала и окружающее их щелевое сопло для защитного газа, отличающаяся тем, что, 20 с целью повышения стойкости кладки сталеплавильного агрегата в районе установки фурм, сопла для подачи порошкообразного материала и кислорода расположены асимметрично относительно оси фурмы.

495361

Фиг 1

Составитель В. Кохов

Техред Е. Митрофанова

Корректоры: В. Петрова и О. Данишева

Редактор В. Филиппова

Типографии, пр. Сапунова, 2

Заказ 312 12 Изд. ¹ 2059 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
