Реферат

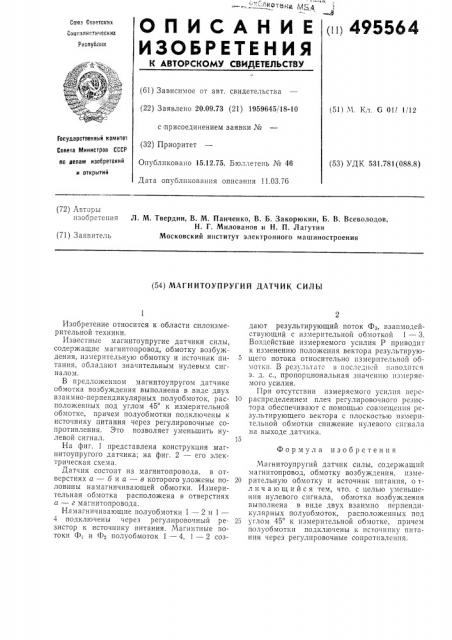

О П И С Л Ы И Е ж5564

ИЗОБР ЕТЕ Ы И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 20.09.73 (21) 1959645/18-10 с присоединением заявки М (32) Приоритет

Опубликовано 15.12.75. Бюллетень М 46

Дата опубликования описания 11.03.76 (51) М. Кл. G 011 1!12

Государственный комите1

Сове а Министров СССР во делам изобретений и открытий (53) УДК 531.781(088 8) (72) Авторы

E1зооретенIgя

Л. М. Твердин, В. М. Панченко, В. Б. Закорюкин, Б. В. Всеволодов, Н. Г. Милованов и Н. П. Лагутин

Московский институт электронного машиностроения (71) Заявитель (54) МАГНИТОУПРУГИЙ ДАТЧИК СИЛЪ|

Формула изобретения

Изобретение относится к области силоизмерительной техники.

Известные магнитоупругие датчики силы, содержащие магнитопровод, обмотку возбуждения, измерительную обмотку и источник питания, обладают значительным нулевым сигналом.

В предложенном магнитоупругом датчике обмотка возбуждения выполнена в виде двух взаимно-перпендикулярных полуобмоток, расположенных под углом 45 к измерительной обмотке, причем полуобмотки подключены к источнику питания через регулировочные сопротивления. Это позволяет уменьшить нулевой сигнал.

На фиг. 1 представлена конструкция магнитоупругого датчика; на фиг. 2 — его электрическая схема.

Датчик состоит из магнитопровода, в отверстиях а — б и а — 8 которого уложены половины намагничивающей обмотки. Измерительная обмотка расположена в отверстиях а — г магнитопровода.

Намагничивающие полуобмотки 1 — 2 н 1—

4 подключены через регулировочный резистор к источнику питания. Магнитные потоки Ф1 и Ф полуобмоток 1 — 4, 1 — 2 создают результирующий поток Фз, взаимодействующий с измерительной обмоткой 1 — 3.

Воздействие измеряемого усилия P приводит к изменению положения вектора результирующего потока относительно измерительной обмотки. В результате в последней наводится э. д. с., пропорциональная значению измеряемого усилия.

При отсутствии измеряемого усилия пере10 распределением плеч регулировочного резистора обеспечивают с помощью совмещения результирующего вектора с плоскостью измерительной обмотки снижение нулевого сигнала на выходе датчика.

Магнитоупругий датчик силы, содержащий магнитопровод, обмотку возбуждения, изме20 рительную обмотку и источник питания, о тл и ч а ю шийся тем, что, с целью уменьшения нулевого сигнала, обмотка возбуждения выполнена в виде двух взаимно перпендикулярных полуобмоток, расположенных под

25 углом 45 к измерительной обмотке, причем полуобмоткп подключены к источнику питания через регулировочные сопротивления, а о 5:;f с;
