Реферат

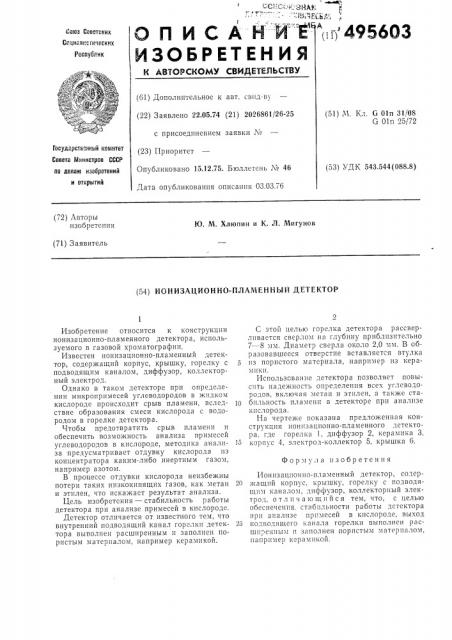

О П И С А Н Й М

ИЗОБРЕТЕНИЯ (1 1) 495603

Союз Советскнк

Соцн"лнстичРскнх

Республнн (б1) Дополнительное к авт. свид-ву (22) Заявлено 22.05.74 (21) 2026861/26-25 с присоединением заявки М (23) Приоритет

Опубликовано 15.12.75. Бюллетень М 46

Дата опубликования описания 03.03.76 (51) М. Кл. G 01п 31/08

G 01п 25/72

Государственный комнтет

Совета Мнннстров СССР по делам нзобретений и открытнй (53) УДК 543.544(088.8) (72) Авторы изобретения

Ю. M. Хлюпин и К. Л. Мигунов (71) Заявитель (54) ИОНИЗАЦИОННО-ПЛАМЕННЪ|й ДЕТЕКТОР

15

Изобретение относится к конструкции ионизационно-пламенного детектора, используемого в газовой хроматографии.

Известен ионизационно-пламенный детектор, содержащий корпус, крышку, горелку с подводящим каналом, диффузор, коллекторный электрод.

Однако в таком детекторе при определении микропримесей углеводородов в жидком кислороде происходит срыв пламени, вследствие образования смеси кислорода с водородом в горелке детектора.

Чтобы предотвратить срыв пламени и обеспечить возможность анализа примесей углеводородов в кислороде, методика анализа предусматривает отдувку кислорода пз концентратора каким-либо инертным газом, например азотом.

В процессе отдувки кислорода неизбежны потери таких низкокипящих газов, как метан и этплен, что искажает результат анализа.

Цель изобретения — стабильность работы детектора при анализе примесей в кислороде.

Детектор отличается от известного тем, что внутренний подводящий канал горелки детектора выполнен расширенным и заполнен пористым материалом, например керамикой.

С этой целью горелка детектора рассверливается сверлом на глубину приблизительно

7 — 8 мм. Диаметр сверла около 2,0 мм. В образовавшееся отверстие вставляется втулка пз пористого материала, например из керамики.

Использование детектора позволяет повысить надежность определения всех углеводородов, включая метан и этплен, а также стабильность пламени в детекторе при анализе кислорода.

На чертеже показана предложенная конструкция понизационно-пламенного детектора, где горелка 1, диффузор 2, керамика 3, корпус 4, 3. tet .Tpo t-t o a.tteKTop 5, крышка 6.

Формула изобретения

Ионизацпонно-пламенный детектор, содер20 жащий корпус, крышку, горелку с подводящим каналом, дпффузор, коллектор лый электрод, отлпч ающийся тем, что, с целью обеспечения стабильности работы детектора прп анализе примесей в кислороде, выход

25 подводящего канала горелки выполнен расширенным и заполнен пористым материалом, например керамикой.
