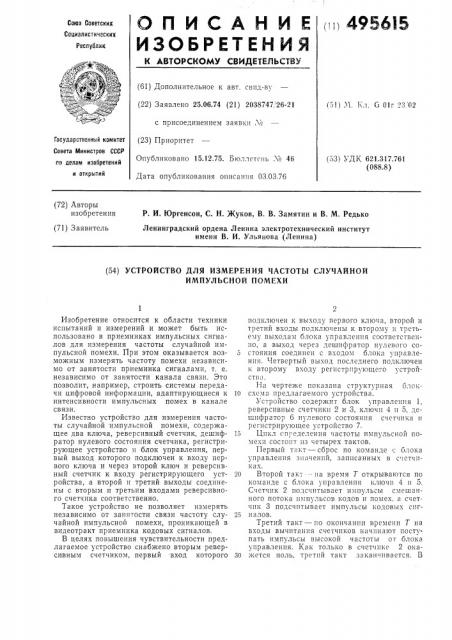

О П И СА Н И Е (i 4956l5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик + 1 (61) Дополнительное к авт. свид-ву (22) Заявлено 25.06.74 (21) 2038747, 26-21 (51) Ч. Кл. О 01г 23, 02 с присоединением заявки М

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.12.75. Бюллетень М 46

Дата опубликования описания 03.03.76 (53) УДК 621.317.761 (088.8) (72) Авторы изобретения

P И. Юргенсон, С. Н. Жуков, В, В. Замятин и В. М. Редько

Ленинградский ордена Ленина электротехнический институт имени В. И. Ульянова (Ленина) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЧАСТОТЫ СЛУЧАЙНОЙ

ИМПУЛЬСНОЙ ПОМЕХИ

Изобретение относится к области техники испытаний и измерений и может быть использовано в приемниках импульсных сигналов для измерения частоты случайной импульсной помехи. При этом оказывается возможным измерять частоту помехи независимо от занятости приемника сигналами, т. е. независимо от занятости канала связи. Это позволит, например, строить системы передачи цифровой информации, адаптирующиеся к интенсивности импульсных помех в канале связи.

Известно устройство для измерения частоты случайной импульсной помехи, содержащее два ключа, реверсивный счетчик, дешифратор нулевого состояния счетчика, регистрирующее устройство и блок управления, первый выход которого подключен к входу первого ключа и через второй ключ и реверсивный счетчик к входу регистрирующего устройства, а второй и третий выходы соединены с вторым и третьим входами реверсивного счетчика соответственно.

Такое устройство не позволяет измерять независимо от занятости связи частоту случайной импульсной помехи, проникающей в видеотракт приемника кодовых сигналов.

В целях повышения чувствительности предлагаемое устройство снабжено вторым реверсивным счетчиком, первый вход которого подключен к выходу первого ключа, второй и третий входы подключены к второму и третьему выходам блока управления соответственно, а выход через дешифратор вулевого со5 стояния соединен с входом блока управления. Четвертый выход последнего подключен к второму входу регистрирующего устройства.

На чертеже показана структурная блок10 схема предлага емого устройства.

Устройство содержит блок управления 1, реверсивные счетчики 2 и 3, ключи 4 и 5, дешифратор 6 нулевого состояния счетчика и регистрирующее устройство 7.

15 Цикл сп; еделения частоты импульсной помехи состоит из четырех тактов.

Первый такт — сброс по команде с блока управления значений, записанных в c eò÷è><ах.

20 Второй такт -- на время Т открываются по команде с блока управления ключи 4 и 5.

Счетчик 2 подсчитывает импульсы смешанного потока импульсов кодов и помех, а счетчик 3 подсчитывает импульсы кодовых сиг25 налов.

Третий такт — по окончании времени Т на входы вычитания счетчиков начинают поступать импульсы высокой частоты от блока управления. Как только в счетчике 2 ока30 жется ноль, третий такт закан .ивается. В

Формулы изобретения

7 (1 ( г

?>сСоставитель В. Назарова

Техред Е. Митрофанова

Корректор Е. Хмелева

Р дактор Т. Юрчикова

Заказ 624/11 Изд. ¹ 2048 Тираж 902 Поднпсное

1?!11,111!!, 1;;s s,„ 1;; (зс>п;осо коз.!Г-са (cв.т(! " 11!ппс .->-si СС(Р и ) (елiiii Ii."оо с:(пiiii ii о>кпыт :и"

113055, Москва, )К-35, Раугдская наб., д. 4, 5

Тппогра ;>êÿ, пр. Сапу ioc"-, 2 результате из счстчиеа 2 будет вычте»о только импульсов, ско".üêî Нх было зап»сано в счетчике 3, т. с. сколько кодов пришло за время Т на вход счетчика 3. Позтому в конце третьего такта в счетчике 2 окажется записано число, cooтветствуlоlцее частоте (или интенсивности) импульсной помехи за время Т, которое регистрируется устройством 7.

Четвертый такт — регистрация 1 пли z»:«7(IIеация) результата измерения.

Затем цикл повторяется.

Устройство для измерения частоты случайной импульсной помехи, содсржагцее два ключа, реверсивный счетчик, дешифратор нулевого сос i оя»1.;?1 с стч!-еа рcl?!Стр !>уlош((.

s CT»0IlCTBO» IZ/i0K т ПааB:.Ci»:B, » PI3L: 1 ВЬ? .ОД

ЕОТOPOI O ПОДЕЛIО ?e!1 и ВХО. (У ПЕРВОI 0 и З!О 1". Z! ,.iCB BTOPOll K,1109 l! PCBC1!Ci1B1lLIH CBCT.-11!Е к вхо;л. регистрирх!0»lcго хстройства, BTcvoé и тр>ст»1! выходы сое,(!ii:ñ»û с втсрым и трст: им входах!и реверсивного счстчнка соотвстстве»по, отл и ?а ющ е сея тем, что, с целью увс.?ичения чувств»тель»ости, о»о

10 с»абжсно вторым реверсивным счст . иком, ПСРВЫ!1 ВХОД КОТОРОГО ПОДЕ IIO СН К B?s»(OД;> первого ключа, второй» трет!?й входы подключены к второму и третьему выходам î 10ка управлен,!я cooTBOTcTBенно, а выход ч(.рез

15i дешифратор пулевого состоян?гя соед»пс» с входом блока управления, четвертый выход которого подключен к второму входу pciистрируюгцего устрОйства.
