Цифровое устройство перестройки частоты управляемых генераторов

Цифровое устройство перестройки частоты управляемых генераторов

Иллюстрации

Показать все

Реферат

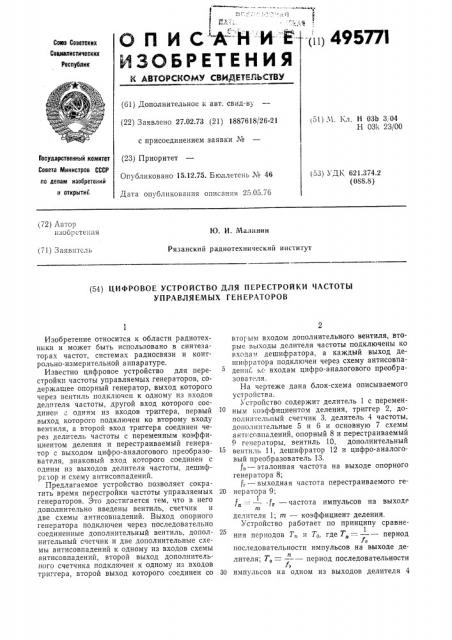

О П И С А-"Н И- ЕИЗОБРЕТЕН ИЯ

1 i Ц 495771

Союз Советских

Социалистических

Республик

K АВТОРСИОМУ CBHPETCËÜÑTBÓ (61) Дополнительное к авт. свид-ву (22) Заявлено 27.02.73 (21) 1887618/26-21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.12.75. Бюллетень ¹ 46

Дата опубликования описания 25.05.76

151) М. Кл. Н 03Ь 3,04

Н 031 23/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.374.2 (088.8) (72) Автор нзобрете;шя

Ю. И. Малинин

Рязанский радиотехнический институт (71) Заявитель (54) ЦИФРОВОЕ УСТРОЙСТВО ДЛЯ ПЕРЕСТРОЙКИ ЧАСТОТЫ

УПРАВЛЯЕМЫХ ГЕНЕРАТОРОВ

Изобретение относится к области радиотехники и может быть использовано в синтезаторах частот, системах радиосвязи и контрольно-измерительной аппаратуре.

Известно цифровое устройство для перестройки частоты управляемых генераторов, содержащее опорный генератор, выход которого через вентиль подключен к одному из входов делителя частоты, другой вход которого соединен с одним из входов триггера, первый выход которого подключен ко второму входу вентиля, а второй вход триггера соединен через делитель частоты с переменным коэффициентом деления и перестраиваемый генератор с выходом цифро-аналогового преобразователя, знаковый вход которого соединен с одним из выходов делителя частоты, дешифратор и схему антисовпадений.

Предлагаемое устройство позволяет сократить время перестройки частоты управляемых генераторов. Это достигается тем, что в него дополнительно введены вентиль, счетчик и две схемы антисовпадений. Выход опорного генератора подключен через последовательно соединенные дополнительный вентиль, дополнительный счетчик и две дополнительные схемы антисовпадений к одному из входов схемы антисовпадений, второй выход дополнительпого счетчика подключен к одному из входов триггера, второй выход которого соединен со вторым входом дополнительного вентиля, вторые выходы делителя частоты подключены ко входам дешифратора, а каждый выход дешифратора подключен через схему антисовпадений кс входам цифро-аналогового преобразователя, На чертеже дана блок-схема описываемого устройства. стройство содержит делитель 1 с переменным коэффициентом деления, триггер 2, дополнительный счетчик 3. делитель 4 частоты, дополнительные 5 и 6 и основную 7 схемы антисовпадений, опорный 8 и перестраиваемый

9 генераторы, вентиль 10, дополнительный вентиль 11, дешифратор 12 и цифро-аналоговый преобразователь 13.

f, — эталонная частота на выходе опорного генератора 8;

f, — выходная частота перестраиваемого ге20 нератора 9;

1 — — f„— частота импульсов на выходе

m делителя 1; т — коэффициент деления.

Устройство работает по принципу сравне25 ния периодов T„ Т,, где Т„ = — период

fï последовательности импульсов на выходе дел лителя; T, = период последовательности .гэ

30 импульсов на одном из выходов делителя 4

495771

25 частоты, соединенном со знаковым входом цифра-аналогового преобразователя 13; n— постоянный коэффициент деления делителя частоты. Разностная информация Л-. = Т, — Т„ взвешивается при помощи схем 5 — 7 антисовпадений и цифро-аналогового преобразователя 13 и поступает на перестраиваемый генератор 9.

Перестройка частоты f„начинается с изменения значения коэффициента m деления, При этом очередной импульс с выхода делителя 1 подается на установочный вход триггера 2, опрокидывая последний в состояние «1». В результате опрокидывания триггера 2 вентиль

10 закрывается, фиксируя состояние делителя

4 частоты, и открывается дополнительный вентиль 11, через который дополнительный (обычно малоразрядный) счетчик 3 заполняетс» импульсами с опорного генератора 8.

Дополнительный счетчик 3 имеет два выхода — - опережающий и запаздывающий. Импульс с опережающего выхода в зависимости от состояния делителя 4 частоты, зафиксированного к моменту прихода импульса с выхода делителя 1 и дешифрованного дешифраторзм 12, проходит через схемы 5 — 7 антисовпадений на соответствующие разряды цифроаналогового преобразователя 13, Импульс с запаздывающего выхода счетчика 3 появляется при переполнении последнего и подается на установочные входы делителя 4 частоты и триггера 2. В результате такой установки в делитель частоты вводится код, соответствующий емкости дополнительного счетчика 3, а триггер 2 опрокидывается в состояние «О».

После опрокидывания триггера 2 закрывается дополнительный вентиль 11 и открывается вентиль 10, через который начинается заполнение предварительно установленного делителя 4 частоты. С приходом очередного импульса с выхода делителя 1 процесс перестройки повторяется.

Взвешивание импульса с опережающего выхода дополнительного счетчика 3 при помощи схем 5 — 7 антисовпадений происходит следующим образом.

Если бы делитель 4 частоты работал в свободном несинхронизированном режиме, то на знаковом входе цифро-аналогового преобразователя 13 появилась бы последовательность импульсов с периодом Т, повторения, а с выходов дешифратора 12 на схемы 5 — 7 антисовпадений соответственно снимались бы стробы шириной Т,, Т, и Т, (причем Т ) Т ) Т ), расположенные симметрично относительно импульсов на знаковом входе цифро-аналогового преобразователя 13.

В предлагаемом устройстве очередной импульс с выхода делителя 1 фиксирует одно из

60 четырех возможных состояний делителя 4 частоты.

В первом случае, когда разность периодов (Лт) )0,5 Т;, импульс с опережающего выхода дополнительного счетчика 3 проходит через дополнительную схему 5 антисовпадепий на старшие разряды цифро-аналогового преобразователя 13.

Во втором случае 0,5 Т ((Лт) (0,5 Ti u указанный импульс проходит через дополнительные схемы 5 и б антисовпадений на средине разряды преобразователя 13.

Третий случай соответствует неравенству

0,5 Т,((Лт) (0,5 Т, т. е. указанный импульс проходит через все схемы 5 — 7 антисовпадений на младшие разряды преобразователя 13.

В последнем случае (Лт) (0,5 Т,, т. е. очередной импульс с выхода делителя 1 попадает в строб Т,. При этом импульс с опережающего выхода дополнительного счетчика 3 не поступает на цифро-аналоговый преобразователь

13, вследствие чего перестраиваемый генератор 9 находится в свободном режиме.

Таким образом, предлагаемое устройство выдает взвешенный управляющий сигнал на перестраиваемый генератор 9 со скоростью, равной частоте импульсов на выходе делителя l.

Формула изобретения

Цифровое устройство для перестройки частоты управляемых генераторов, содержащее опорный генератор, выход которого через вентиль подключен к одному из входов делителя частоты, другой вход которого соединен с одним из входов триггера, первый выход которого подключен ко второму входу вентиля, а второй вход триггера соединен через делитель частоты с переменным коэффициентом деления и перестраиваемый генератор с выходом цифро-аналогового преобразователя, знаковый вход которого соединен с одним из выходов делителя частоты, дешифратор и схему антисовпадений, отличающееся тем, что, с целью сокращения времени перестройки частоты, в него дополнительно введены вентиль, счетчик и две схемы антисовпадений, причем выход опорного генератора подключен через последовательно соединенные дополнительный вентиль, дополнительный счетчик и две дополнительные схемы аптисовпадений к одному из входов схемы антисовпадений, второй выход дополнительного счетчика подключен к одному из входов триггера, второй выход которого соединен со вторым входом дополнительного вентиля, вторые выходы делителя частоты подключены ко входам дешифратора, а каждьш выход дешифратора подключен через схему антисовпадений ко входам цифро-аналогового преобразователя.
