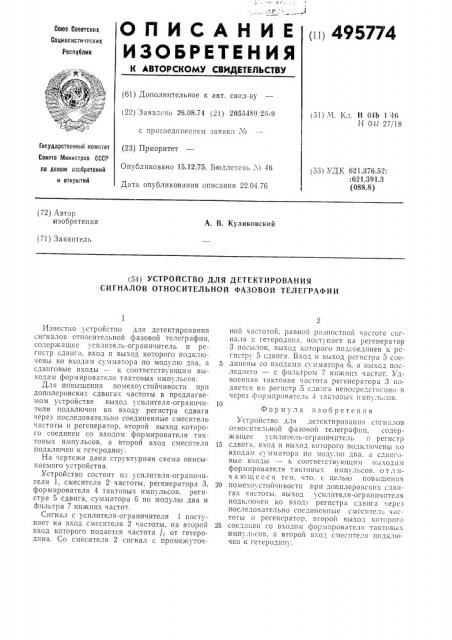

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (333 495774

Союз Советских

Соыиалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.08.74 (21) 2055489 26-9 (5!) Ч. Кл. Н 04Ь 1346

Н 041 27/18 с присоединением заявки Хв

Государственный иомптет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.12.75. Бюллетень 3 46

Дата опу бликования описания 22.04.76 (53) УДК 621.376.52:

:621.391.3 (088.8) (72) Автор изобретения

А. В. Куликовский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДЕТЕКТИРОВАНИЯ

СИГНАЛОВ ОТНОСИТЕЛЬНОЙ ФАЗОВОЙ ТЕЛЕГРАФИИ

Изт3естно устройство для детектирования сигналов относительной фазовой телеграфии, содержащее усилитель-ограничитель и регистр сдвига, вход и выход которого подключены ко входам сумматора по модулю два, а сдвиговые входы — — к соответствующим выходам формирователя тактовых импульсов.

Для повышения помехоустойчивости прп допплеровских сдвигах частоты в предлагаемом устройстве выход усилителя-ограничителя подключен ко входу регистра сдвига через последовательно соединенные смеситель частоты и регенератор, второй выход которого соединен со входом формирователя тактовых импульсов, а второй вход смесителя подключе33 к гетеродину.

На чертеже дана структурная схема описываемого устройства.

Устройство состоит из усилителя-ограничителя 1, смесителя 2 частоты, регенератора 3, формирователя 4 тактовых импульсов, регистра 5 сдвига, сумматора 6 по модулю два и

Фильтра 7 нижних частот.

Сигнал с усилителя-ограничителя 1 поступает на вход смесителя 2 частоты, на второй вход которого подается частота f3 от гетеродина. Со смесителя 2 сигнал с промежуточной частотой, раьной разностной частоте сшнала 3: гетеродина, поступает на регенератор

3 посылок, выход которого подсоединен и регистру 5 сдвига. Вход и выход регистра 5 сое5 дипены со входами сумматора 6, а вь3ход последнего — с фильтром 7 нижни., частот. Удвоенная тактовая частота регенсратора 3 подается на регистр 5 сдв.3га непосре:1ст33с33но 33 через формирователь 4 тактовых импуль.ов.

Формула изобретения

Устройство для детектирования сигналов относительной фазовой телеграфии, содержащее усилитель-ограничитель и регистр

15 сдвига, вход и выход которого подключены ко входам сумматора по модулю дьа. а сдьиговые входы — к соответствующим выходам формирователя тактовых импульсов. о т л ич а ю щ е е с я тем, что. с целью повышения

20 помехоустойчивости при допплеровских сдвигах частоты, выход усилителя-ограничителя подключен ко входу регистра сдвига . ерез последовательно соединенные смеситель ч 3стоты и регенератор, второй выход которого

25 соединен со входом формирователя тактовых импульсов, а второй вход смеситег3 3 подкл3счен к гетеродин1 .
