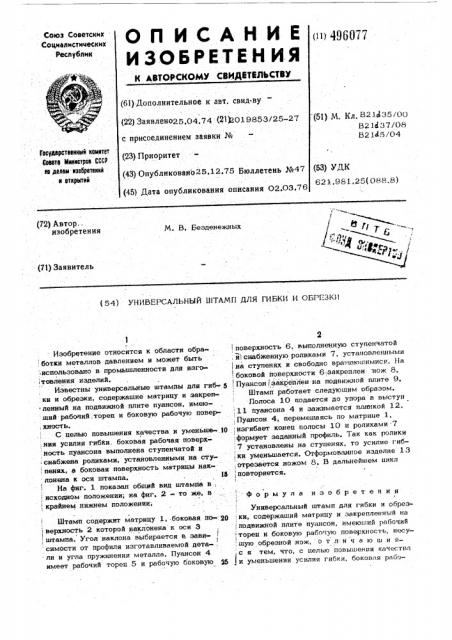

О П И С А Н И Е 49607

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено25,04.74 (21+019853/25-27 (51) М. Кл, В21а35/OO

В21в, 37/08

В2 185/04 с присоединением заявки №

Гюсудерстееикье комитет

Совета Минкстрае СССР ке делам изебретеикй и еткрмтий (23).Приоритет (43) Опубликовано25.12.75 Бюллетень №47 (53) УДК

621.981.25(088.8) (45) Дата опубликования описания О2.О3.76 (72) Автор.. изобретения

3 ф .

Г! у.

"43ф . У /ФР

М. В. Безденежных (71) Заявитель (54) УНИВЕРСАЛЬНЫЙ ШТАМП ДЛЯ ГИБКИ И ОБРЕЗКИ

Изобретение относится к области обра;ботки металлов давлением и может быть -использовано в промышленности для изго товления изделий.

Известны универсальные штампы для гиб- 5 ки и обрезки, содержашие матрицу и закреп.ленный на подвижной плите пуансон, имею щий рабочий.,торец и боковую рабочую повер, хность, С целью повышения качества и уменьше- 10 ,ния усилия гибки. боковая рабочая поверх ность пуансона выполнена ступенчатой и . :снабжена роликами, установленными на сту пенях, а боковая поверхность матрицы наклонена к оси штампа.. 35

На фиг. 1 показан обший вид штампа в ., исходном положении; на фиг. 2 - то же, в, крайнем нижнем положении, Штамп содержит матрицу 1, боковая по-:ро

I верхность 2 которой наклонена к оси 3 ! ! штампа. Угол наклона выбирается в зави симости от профиля изготавливаемой дета-, ли и угла пружинения металла. Пуансон 4 имеет рабочий торец 5 и рабочую боковую

1 поверхность 6, выполненную ступенчатой, и снабженную роликами 7, установленными

I на ступенях и свободно врашаюшимися. На

:: боковой поверхности 6.закреплен нож 8. Пуансон закреплен на подвижной плите 9.

Штамп работает следуюшим образом.

Полоса 10 подается до упора в выступ, 11 пуансона 4 и зажимается планкой 12.

; Пуансон 4, перемешаясь по матрице 1, ,изгибает конец полосы 10 и роликами 7 ,формует заданный профиль, Так как ролики

: 7 установлены на ступенях, то усилие гиб;ки уменьшается. Отформованное изделие 13 ,отрезается ножом 8. В дальнейшем цикл, повторяется. !

Формула изобретения

Универсальный штамп для гибки и обрез. ки, содержаший матрицу к закрепленный на, подвижной плите пуансон, имеюший рабочий

,торец и боковую рабочую поверхность, несу, шую обрезной нож, о т.л: н ч а ю ш н я«i с я тем, что, с целью повышения качества . и уменьшения усилия гибки, боковая paGo496077 юг. 1 чая поверхность пуансона выполнена ступенчатой и снабжена роликами, установленными:

4 на ступенях, а боковая .йоверхность" матрипы наклонена к оси штампа.

496077

Составитель Л.Шепиина

Те"Ред даиееиа Корректор Лдрлова

N 3 Тираж 966 П

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, 113035, Раушская наб., 4

Филиал ППП "Патент", r. Ужгород,.ул. зоектнаи, 4
