Устройство для ленточного шлифования

Устройство для ленточного шлифования

Иллюстрации

Показать все

Реферат

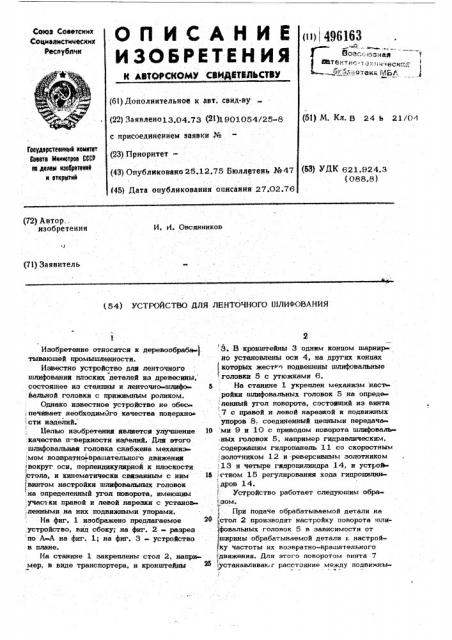

ОП ИСАНИЕ

И ЗОБРЕТЕ и И Я

К АВТОРСКОМУ СВИДВТВПЬСТВУ

Союз Соаетснмк

Сюциалмстммеских

Республик (») I 496163 о

Всесоюзная " т йатвнтнс тзх1 il еси-,::Т

<:: 2

», "eTo » МБ/ (6() Дополнительное к авт. свид-ву (22) Заявлено13.04.73 (24)1901054/25-8 с присоединением заявки № (23) Приоритет(43) Опубликовано 25.12.75 Бюллетень №47

Гооударстеенимй комитет

Саавта Миииотров СССР по долам кзобрвтоиий и откРмтий (53) УДК 621,924.3 (088.8) f45) Дата опубликования описания 27.02.76 (72) Автор.. изобретения

И. И. Овсянников (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЛЕНТОЧНОГО ШЛИФОВАНИЯ

3. И кронштейны 3 одним концом шарнир но установлены оси 4, на других концах ! которых жест " подвешены шлифовальные головки 5 с утюжками 6, На станине 1 укреплен механизм настройки шлифовальных головок 5 на опреде:ленный угол поворота, состоящий из винта . 7 с правой и левой нарезкой н подвижных упоров 8, соединенный цепными передача:ми 9 и 10 с приводом поворота шлифовальных головок 5, например гидравлическжч, .содержашим гидропанель 11 со скоростным

:золотником 12 и реверсивным золотником

:13 и четыре гидропилиндра 14, и устроЬ"гтвом 15 регулирования хода гидропилий,"дров 14.

Устройство работает следуюшим абра эом.

При подаче обрабатываемой детали на стол 2 нроизводнт настройку поворота шли фовальных головок 5 в зависимости от

4 ширины обрабатываемой детали к настрой ку частоты их возвратно-врашательного

,"движения. Для этого поворотом винта 7

1. густанавливак г расстояние между подвижны"в

Изобретение относится к деревообраба 1. тываюшей промышленности.

Известно устройство для ленточного шлифования плоских деталей иэ древесины, состояшее иэ станины и ленточно-шлифо 5 йальной головки с прижимным роликом.

Однако известное устройство не обес

;печивает необходимого качества поверхно сти иэделий.

Целью изобретения является улучшение 10

:качества и"верхности иэрелий,,Пля этого шлнфовальная головка снабжена механиз,мом возвратно -врашательного движения вокруг. оси, перпендикулярной к плоскости

1. стола, и кинематически связанным с ним N (винтом настройки шлифовальных головок на определенный угол поворота, имеюшим

;участки правой и левой нарезки с установ;ленными на них подвижными упорами.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - устройство в плане.

На станине 1 закреплены стол 2, например, в виде транспортера, и кронштейны (51) М. Кл. В 24 Ь 21/СИ ми упорами ь, равное ширине оорьбатывао мой детали. П .и этом через цепную передачу1

9 автоматич4ски устанавливается посредством скоростного золотника 12 частота возвратно-вращательных движений шлифова- льных головок 5.

Одновременно через цепную передачу 10: настраивается механизм 15 регулирования хода гидропилиндров 14, которые в свою очередь регулируют угол поворота шлнфо- 10 вальных головок 5. После настройки шли) фовальиых головок включают подачу обрабатыиаемой детали и привод поворота шлифовальных головок 5, при этом шлифовальные головки совершают возвратно-вращательМ цое движение вокруг осей 4 по ширине обрабатываемой детали, образуя на ней одним утюжком радйальные штрихи в одном напра-,: влении, а другим - противоположные ради алькые штрихи, тем самым получая чистую @ поверхность.

Другая шлифовальная головка с меньшей зернистостью шлифовальной ленты, совершая такие же движения, производит окончательную обработку.

Формула изобретения

Устройство для ленточного шлифования, выполненное в виде стола и шлифовальной головки с прижимным утюжком, о т л ичаюшееси тем, что, с цельюулуч» щения качества обрабатываемой поверхности, шлифовальная головка снабжена механизмом возвратно-вршательного движении . вокруг оси, перпендикулярной к плоскости стола, и кинематически связанным с ним винтом настройки шлифовальных головок на определенный угол поворота, имеющим участки правой и левой нарезки с установ л нными на них подвижными упорами.

Составитель В.П етров.

РедакторТ Ф де exP д Н ор

Заказ >928

Изд. Jfo tQ Подписное

Тираж gag

Филиал ППП "Патент", r. Ужгород, ул.гПроектная, 4

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35 Раушская наб., д, 4/5
