Реферат

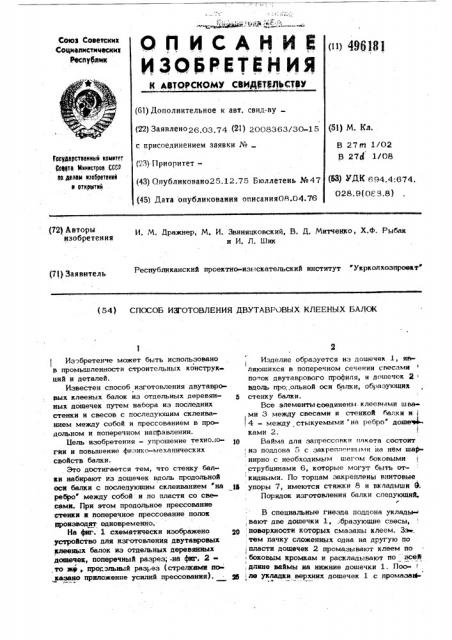

ОП ИСАНИ

Ц 3 0 1з Р Е Т Е Н И Я

Союз Советских

Социалистических

Республик (ta) 496181

К АВТОРСКОМУ СВИДДТДЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) За"вле"о26.03.74 (21) 2008363/30-15 с присоединением заявки № (23) Приоритет— (43) Опубликовано25.12.75 Бюллетень №47 (51) М. Кл.

В 27 tn 1/02

В 273 1/08

Гееударственнмй кемнтет

Соаета Ннннвтрев СССР ве. делам неебретенек н открытей (63) УЙК 694.4:674.

028,9(0E 8.8) (45) Дата опубликования описания08.04.76 (72) Авторы изобретения

И. М. Нражнер, М. И. Звнняцковский, В. Д, Митченко, Х.Ф. Рыбак и И. Л. Шик

Республиканский проектно-изыскательский институт Укрколхозпроект (7l) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ДВУТАВРОВЫХ КЛЕЕНЫХ БАЛОК

Изэбретенче может быть использовано в промышленности строительных конструк ций и деталей.

Известен способ изготовления двутавровых клееных балок из отдельных деревянНых дощечек путем набора иэ последних стенки и свесов с последующим склеиванием между собой и прессованием в продольном и поперечном направлении.

11ель изобретения — упрощение техно.roгии и повышение физико-механических свойств балки.

Это достигается тем, что стенку балки набирают из дощечек вдоль родольной оси балки с последующим склеиванием на ек ребро между собой и по пласти со свесами. При этом продольное прессование стенки к поперечное прессование полок производят одновременно.

На фиг. 1 схематически изображено р» устройство для изготовления двутавровых клееных балок из отдельных деревянных дощечек, поперечный разрез; .на фиг. 2.то жее, продольный раз1 ез (стрелкеемя показано приложение усилий прессования). 5

Изделие образуется иэ дощечек 1, являющихся в поперечном сечении свесами полок двутаврового профиля, и дошечек 2 вдоль про;.ольной оси балки, образующих стенку балки.

Все элементысоединены. клеевыми шва ми 3 между свесами и стенкой балки и 4 — между стыкуемыми на ребро дошече ками 2, (Вайма для эапрессовки пакета состоит, иэ поддона 5 с закрепле .ними на нем шарнирно с необходимым шагом боковыми струбцинами 6, которые могут быть от кидными. По торцам закреплены винтовые упоры 7, имеются стяжки 8 и вкладыши 9.

Порядок изготовления балки следукхций. г

В специальные гнезда поддона уклады- вают две дошечки 1„,браэуюшие свесы, поверхности которых смазаны клеем. Зз, . тем пачку сложенных одна на другую по пласти дощечек 2 промаэывают клеем по боковым кромкам и раскладывают по сей

; длине ваймы иа нижние дощечки 1, Пос- ле укладки верхних дощечек 1 с промазаее

49618 1

Кад. М ф Я Тираж 6 19 Г1одпнснав

Заказ 25З (Ll>Ill((11(((ocyдарственного комитета Совета Министров СССР ио делам. изобрстеннй и открытий

Москва, (3035, Pаушскаи наб.,;

Филиал ППП Патент, г. Ужгород, ул. Г1роектная, 4,, ной клеем нижней плабтью струбицы 6 по.ворачивают в рабочее положение, уклады-, вают вкладыши 9 и при помощи стяжек 8 выбирают продольный изгиб дощечек 1.

Запрессовку клеевых швов 4 сте жи производят с поманю винтовых упоров 7 с одновременной поперечной запрессовкой клеевых швов 3 между овесами полок и стенкой с помощью винтов с цзубпмн 6., После отверждения клея балку распрес совывают и снимают с ваймы.

Формула изобретения

Способ изготовления двутавровых клееных балок иэ отдельных деревянных до/

) щечек йутем набора иэ последийк" стенки" и свесов с йоследукыпим салеиваиаем межт

t ду собой а прессованием в продольном и-1 поперечном ъаправлении, отличающийся тем, что, с целью уирсипения;

А (технологии и повышения физико-механичесь- ких свойств балки, стенки набирают иэ до- щечек вдоль продольной, оси балки с послеЮ дующим склеиванием на ребро мещду собой и по плести со свесами, Причем продол(нее прессование стенки и поперечное, прессование полок . производят одновременно.1
