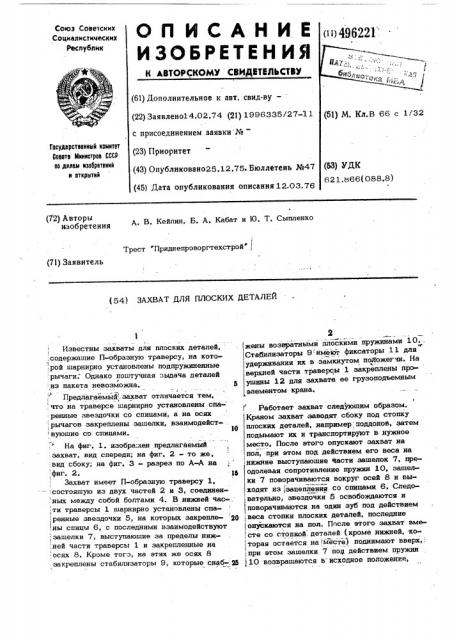

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сове1ских

Социалистических

Республик (61) Дополнительное к авт. свид-ву — (22) Заявлено14.02.74 (21) 1996335!27-11 с присоединением заявки №

Государственный комитет

Сонета Министроа СССР оа делам изооретений н открытий (23) Приоритет (43) Опубликовано25.12.75. Бюллетень №47 (451 Дата опубликования описания12.03.76

A. В. Кейлин, Б. А. Кабат и Ю, Т. Сыпленко изобретения

Трест "Приднепроворгтехстрой" .! (71) Заявитель (54) ЗАХВАТ ДЛЯ ПЛОСКИХ ДЕТАЛЕЙ

2 жены возвратными плоскими пружинами 10., Стабилизаторы 9 имеют фиксаторы 11 для удерживания их в замкнутом положегчи. На верхней части траверсы 1 закреплены проушины 12 для захвате ее грузоподъемным элементом крана.

Известны захваты для плоских деталей, ;содержашие П-образную траверсу, на кото1, рой шарнирно установлены подпружиненные рычаги. Однако поштучная выдача деталей г

:из пакета невозможна. 5 >

Предлагаемый, . захват отличается тем, . ;что на траверсе шарнирно установлены спа- ренные звездочки со спицами, а на осях рычагов закреплены эашелки, взаимодейст- .

1 вуюшие со спицами.

На фиг. 1. иэобра;кен предлагаемый захват, вид спереди; на фиг. 2 - то же, :вид сбоку; на фиг. 3 - разрез по А»А на

:фиг. 2. 15

Захват имеет П-образную траверсу 1, состояшую иэ двух частей 2 и 3, соединен,ных между собой болтами 4. В нижней час-.. ти траверсы 1 шарнирно установлены спа ренные звездочки 5, на которых закрепле- QQ ,ны спицы 6, с последними взаимодействуют эашелки 7, выступаюшие за пределы ниж,ней части траверсы 1 и закрепленные на осях 8. Кроме того, на этих же осях 8 закреплены стабилизаторы 9, которые снаб-:Я

Ф

Г Работает захват следуюшим образом.

Краном захват заводят сбоку под стопку плоских деталей, например поддонов, затем подымают их и транспортируют в нужное место. После этого опускают захват на ,пол, при этом под действием его веса на нижние выступаюшие части зашелок 7, преодолевая сопротивление пружин 10, зашелки 7 поворачиваются вокруг осей 8 и выходят из;зацепленйя со спицами 6. Следовательно, звездочки 5 освобождаются и поворачиваются на один зуб под действием веса стопки плоских деталей, последние опускаются на пол; После этого захват вме,сте со.стопкой. деталей (кроме нижней, ко торая остается на меcтe) поднимают вверх,; ,при этом зашелки 7 под действием пружин 10 возврашаются в исходное положение, т.е. входят в зацепление со спицами 6, а зубья звездочек 5 удерживают стопку плос-I ких деталей, при этом стабилизаторы 9 под действием пружин 10 возвращаются в исходное положение и стопорятся фиксаторами 11, Затем цикл подетальной выдачи иэ стопки повторяется. Удерживая стабили- затор 9 в крайнем разомкнутом положении,, можно освобождать из стопки сразу две и бок-эе деталей.

Формула иэобр,"т ения

Захват для плоских деталей, содержаший

П-образную траверсу, на которой. установлены на осяХ. подпружиненные рычаги, о т л и4 ч а ю ш и и с я тем, Что, с целью автоматической поштучной выдачи деталей иэ пакета, на траверсе шарнирно установлены спаренные звездочки со спицами, а на осях ры-, чагов закреплены защелки, взаимодейству° 0 юшие со спицами.

49622i

Составитель Я.Силин

ТехРед Й.Кареидашовэ Корректор Д.(:телаиова

I Pea1KToP Г.шегова

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4, Заказ 2593 Изд. Ж Qjjg Тирак 869, Подаисиое

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушскаа наб., 4
