Лигатура

Лигатура

Иллюстрации

Показать все

Реферат

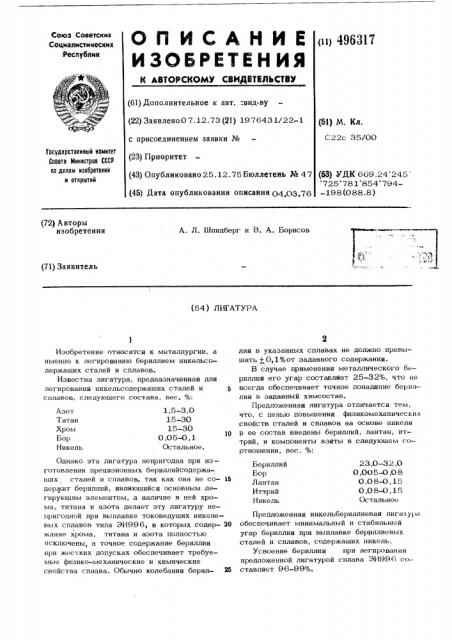

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Уеслублин (») 496317 (61) Дополнительное к авт. "вид-ву (22) Заявлено07.12.73 (21) 1976431/22-1 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.12.75 Бюллетень № 47 (45) Дата опубликования описания О4 О3,76 (51) М. Кл.

С22с 35/00

Гасударственный комитет

Совета Министров СССР оо делам иэооретений н открытий (53) УДК 669,24 245 725 781 854 794-198 (088.8) {72) Авторы изобретения

А. Л. Шпицберг и В. А. Борисов (71) Заявитель

{54) ЛИГАТУРА

1,5-3,0

15-30

15-30

005M 1 10

Остальное.

Азот

Титан

Хром

Бор

Никель

23,0-32,0

0,005-O,О 8

0,08-0, 15

0,08-0, 15

Остальное

Бериллий

Бор

Лантан

Иттрий

Никель

Изобретение относится к металлургии, а именно к легированию бериллием никельсодержаших сталей и сплавов.

Известна лигатура, предназначенная для легирования никельсодержаших сталей и 5 сплавов, следующего состава, вес. %:

Однако эта лигатура непригодна при из— готовлении прецизионных бериллийсодержаших сталей и сплавов, так как она не со- И держит бериллий, являющийся основным легирующим элементом, а наличие в ней хрома, титана и азота делает эту лигатуру непригодной при выплавке токоведуших никелевых сплавов типа ЭИ996, в которых содер- 20 жание хрома, титана и азота полностью исключены, а точное содержание бериллия при жестких допусках обеспечивает требуемые физико-механические и химические свойства сплава. Обычно колебания бериллия в указанных сплавах не должно превышать+0,1%от заданного содержания.

В случае применения металлического бериллия его угар составляет 25-32%, что не всегда обеспечивает точное попаднние бериллия в заданный химсостав.

Предложенная лигатура отличается тем, что, с целью повышения физикомеханических свойств сталей и сплавов на основе никели в ее состав введены бериллий, лантан, иттрий, и компоненты взяты в следующем сортношении, вес. %:

Предложенная никельбериллиевая лигатура обеспечивает минимальный и стабильный угар бериллия при выплавке бериллиевых сталей и сплавов, содержащих никель.

Усвоение бериллия при легировании предложенной лигатурой сплава ЭИ996 составляет 96-99%.

4963 17,сталей и сплавов на основе никеля, в ее состав введены бериллий, лантан, иттрий, и компоненты взяты в следуюшем соотношении, вес. %:

Составитель ТЛлатицина

Техред И.Карандашова Корректор 1.Л.Котова

1 åàà Tîð Л,Гутсон

Заказ,Я Изд. М fan) Тираж

Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие <Патент», Москва, Г-59, Бережковская наб., 24

1

Применение этой лйгатуры обеспечивает повышение пластичности сплавов ЭИ996, ЭИ 928, ЭИ 996В и других на 25-307.

Формула изобретения

Лигатура, содержашая никель, бор, о т— л и ч а ю ш а я с я тем, что, с целью повышения физико-механических свойств

Бериллий

Бор

Лантан

Иттрий

Никель

23,0-3 2,0

0,00 5-0,08

0,08-0, 15

0,08-0, 15

Остальное.
