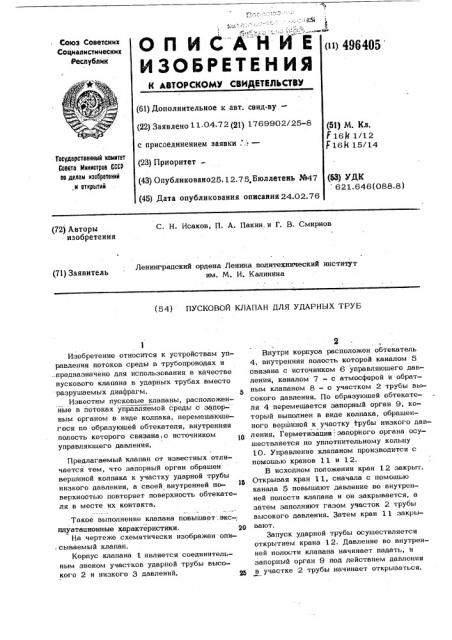

О П И С А Н И Е

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик (11) 496405

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву.— (22) Заявлено 11 04 72 (21) 1769902/25-8 с присоединением заявки . .:,— (23) Приоритет— (51) M. Кл.

Г 16л 1/12

F 16И 15/14

Гасударственный намнтет

Совета Мнннстрав СССР

an делам нзабрвтвннй,н аткрытнй (43) Опубликовано25.12.75,Бюллетень №47 (53) УДК 621.646 (088.8) (45) Дата опубликования описания 24.02.76 (72) Авторы изобретения

С. H. Исаков, П. А. Пакин, и Г, В. Смирнов

Ленинградский ордена Ленина политехнический институт им. М. И. Калинина (71) Заявитель (54) ПУСКОВОЙ КЛАПАН ДЛЯ УДАРНЫХ ТРУБ

Изобретение относится к устройствам управления потоков среды в трубопроводах и ..предназначено для использования в качестве пускового клапана в ударных трубах вместо разрушаемых диафрагм.

Известны пусковые клапаны, расположенные в потоках управляемой среды с запорным органом в виде колпака, перемешаюшегося по образуюшей обтекателя, внутренняя полость которого связана< о источником управляюшего давления, Предлагаемый клапан от известных отличается тем, что запорный орган обрашен вершиной колпака к участку ударной трубы низкого давления, а своей внутренней поверхностью повторяет поверхность обтекателя в месте их контакта.

Такое выполнение клапана повышает.экс-, плуатационные характеристики. 20

На чертеже схематически изображен опи. сываемый клапан.

Корпус клапана 1 является соединительным звеном участков ударной трубы высокого 2 и низкого 3 давлений. 25

Внутри корпуса расположен обтекатель

4, внутренняя полость которой каналом 5 связана с источником 6 управляюшего давления, каналом 7 — с атмосферой и обратным клапаном 8 — о участком 2 трубы высокого давления. По образуюшей обтекателя 4 перемешается запорный орган 9, который выполнен в виде колпака, обращенного вершиной к участку отрубы низкого давления. Герметизапия,: запорного органа осушествляется по уплотнительному кольну

10. Управление клапаном производится с поыошью кранов 11 и 12.

В исходном положении кран 12 закрыт.

Открывая кран 11, сначала с помошью канала 5 повышают давление во внутренней полости клапана и он закрывается, а затем заполняют газом участок 2 трубы высокого давления. 3атем кран 11 закрывают.

3апуск ударной трубы осушествляется открытием крана 12. Давление во внутренней полости клапана начинает падать, и запорный орган 9 l10A действием давления в участке 2 трубы начинает открываться.

496405

3 Соотношенйе внутреннего диаметра колпака 9 и диаметра уплотнения 10 выбрано так, что момент начала движения запорного органа соответствует весьма низкому значению давления во внутренней пр.лости клапана. В момент начала движения колпака высокое давление распространяется

1 на всю его наружную поверхность, и он на- чинает двигаться с большим ускорением. Это обеспечивает высокую скорость открытии клапана, необходимую для формирования удар. ной волны. Эквидистантность внутренней поверхности колпака 9 и поверхности обтекателя 4 в местр их контакта спасает колпак

4 от разрушения в момент удара об обтекатель, Предмет изобретения

Пусковой клапан для ударных труб с за5 порным органом в виде колпака, перемещающегося по образующей обтекателя,: внутрен няя полость которого связана с источником управляющего давления, о т л и ч а ю щ и йс я тем, что с целью улучшения эксплуатациенных характеристик клапана, запорный ! орган обращен вершиной колпака к участку трубы низкого. давления, а своей внутренней поверхностью повторяет поверхность обтекателя в месте их контакта.

496405

Составитель 1З Moðoçoâ

Те" Ред И.1<арандашова КоРРектоР JI. ðaõíèía

Редактор

Б. Дибобес

Предприятие «Г!атент», Москва, Г-59, Бережковская иа6„24

Заказ gP(Изд. J4 ф ф Тираж 869 Подписное

Ц11ИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, 113035, Раушская наб., 4
