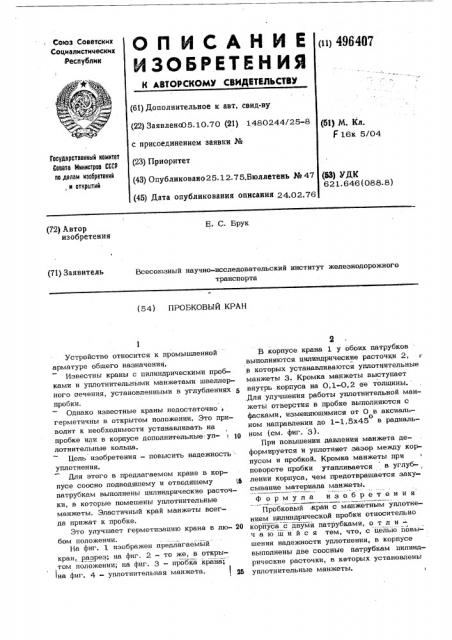

П И С А Н И Е (и)496467

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву. (22) Заявленс05. 10.70 (21) 1480244/25-8 с присоединением заявки № (23) Приоритет (5Ц М. Кл.

F 16к 5/04

Госудврственный комитет

Соввтв Министров СССР по делви изобретений и открытий (43) Опубликовано25.12.75.Бюллетень №47 (53) УДК

62 1. 646 (088. 8) (45) Дата опубликования описания 24.02.76

Е. С. Брук (72) Автор изобретения

Всесоюзный научно-исследовательский институт железнодорожного транспорта (71) Заявитель (54) ПРОБКОВЫЙ КРАН

Устройство относится к промышленной арматуре обшего назначения, Известны краны с цилиндрическими пробками и уплотнительными манжетами швеллерного сечения, установленными в углублениях 5 пробки.

Однако известные краны недостаточно герметичны в открытом положении. Это приводит к необходимости устанавливать на пробке или в корпусе дополнительные:уп- i я лотнительные кольца.

Цель изобретения — повысить надежность уплотнения.

Для этого в предлагаемом кране в корпусе соосно подводяшему и отводяшему 5 патрубкам выполнены цилиндрические расточки, в которые помешены уплотнительные манжеты. Эластичный край манжеты всегда прижат к пробке, Это улучшает герметизацию крана в лю- 20 бом положении.

На фиг. 1 изображен предлагаемый кран, разрез; на фиг. 2 — то же, в открытом положении; на фиг. 3 — пробка крайа;

i на фиг. 4 — уплотнительная манжета. р

В корпусе крана 1 у обоих патрубков выполняются цилиндрические расточки 2, и в которых устанавливаются уплотнительные манжеты 3. Кромка манжеты выступает внутрь корпуса на 0,1-0,2 ее толщины.

Для улучшения работы уплотнительной манжеты. отверстия в пробке выполняются с фасками изменяюшимися от 0 в аксиаль) о ном направлении до 1-1,5х45 в радиальном (см фиг Э )

При повышении давления манжета деформируется и уплотняет зазор между корпусом и пробкой. Кромка манжеты при повороте пробки утапливается в углуб-, лении корпуса, чем предотврашается закусывание материала манжеты.

Формула изобретения

Пробковый, кран с манжетным уплотнением цилиндрической пробки относительно корпуса с двумя патрубками, о т л и чаюши йс я тем, что, с цельюповышения надежности уплотнения, в корпусе выполнены две соосные патрубкам цилиндрические расточки, в кеторых установлены уплотнительные манжеты.

496407

Уюта!

Составитель B. Цукарннк

Техред И Карандашова Корректор д.йфахннна

Редактор д.дашкова

Вдк>з Цф Изд. М ling Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24
