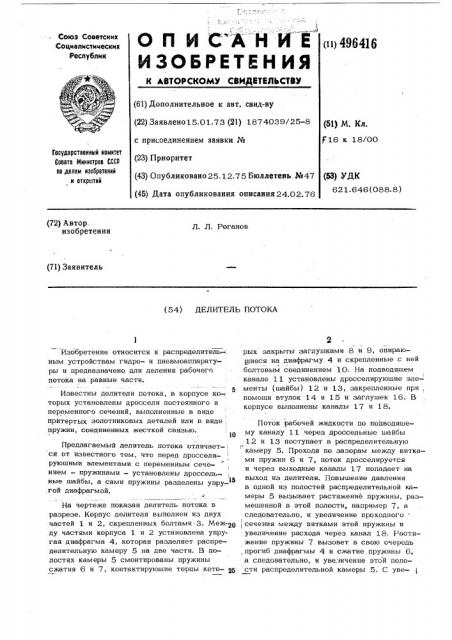

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (») 496416

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено15.01.73 (21) 1874039/25-8 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.12.75 Бюллетень. №47 (45) Дата опубликования описания 24.02.76 (5l) М. Кл. 16 к 18/00

Государственный комитет

Совета Мнннстров СССР по делам нзобретекнй н открытей (53) УДК

62 1. 646 (088. 8 ) (72) Автор.. изобретения

Л. Л. Роганов (71) Заявитель (54) ДЕЛИТЕЛЬ ПОТОКА

Изобретение относится к распределитель-; ным устройствам гидро- и пневмоаппаратуры и предназначено для деления рабочего потока на равные части, 5

Известны делители потока, в корпусе ко-. торых установлены дроссели постоянного и переменного сечений, выполненные в виде притертых золотниковых деталей или в виде . пружин, соединенных жесткой связью.

Предлагаемый делитель потока отличает- . ся от известного тем, что перед дросселируюшими элементами с переменным сечением — пружинами — установлены дроссель ные шаибы, а сами пружины. разделены упру 15

;гой диафрагмой.

На чертеже показан делитель потока в разрезе. Корпус делителя выполнен из двух частей 1 и 2, скрепленных болтами -3. Меж- 0 ду частями корпуса 1 и 2 установлена упругая диафрагма 4, которая разделяет распределительную камеру 5 на две части. В полостях камеры 5 смонтированы пружины сжатия 6 и 7, контактирующие торны кото- р5 рых закрыты заглушками 8 и 9, опирающиеся на диафрагму 4 и скрепленные с ней болтовым соединением 10, На подводящем канале 11 установлены дросселируюшие эле- менты (шайбы ) 1 2 и 1 3, закрепленные при, помощи втулок 14 и 15 и заглушек 16. В корпусе выполнены каналы 17 и 18.

Поток рабочей жидкости по подводящему каналу 11 через дроссельные шайбы

1 2 и 1 3 поступает в распределительную камеру 5. Проходя по зазорам между витками пружин 6 и 7, поток дросселируется и через выходные каналы 17 попадает на выход из делителя. Повышение давления в одной из полостей распределительной камеры 5 вызывает растяжений пружины, размещенной в этой полости, например 7, а следовательно, и увеличение проходного, сечения между витками этой пружины и увеличение расхода через канал 18. Растяжение пружины 7 вызовет в свою очередь, прогиб диафрагмы 4 и сжатие пружины 6, а следовательно, и уве; ичение этой полости распределительной камеры 5. С уве496416

Составитель 1- Kóëåøîâ

Тех ед И.Карандашова рр Л. Брахнина

Корректор

Редактор

Заказ Изд. М (3.И Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по дедам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская иаб., 24

3 личением давления расхода через выходной канал 18 давление в цолости пружи- ны 7 уменьшится, и пружина 7 под дейl» ствием пружины 6 и давления рабочего потока в ее полости вернется в исходное положение. Делитель будет снова распределять поток поровну между каналами 17. и 18.

0

Ф ормула изобретения

Делитель потока, в корпусе которого выполнены подводяший и отводяший каналы и распределительная камера с дросселируюшими пружинами, соединенными жесткой связью, отличаюшийся тем;что,,с целью повышения надежности устройства, лружины разделены упругой диафрагмой.
