Реферат

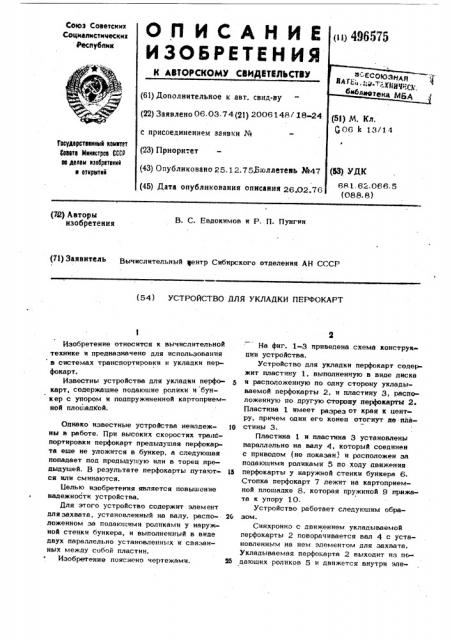

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических Респубпик (61) Дополнительное к авт. свид-ву (22) 3аявлено 06 03.74(21) 2006148/18-24 с присоединением заявки №

Гасударстванныя намнтет

Вааета Иннастраа СССР ва делам нзабретвннй в аткрытнй (23) Приоритет (43) Опубликовано 25. 12.753 оллетень %47 (45) Дата опубликования описания 26.О2.76 (2)2) Авторы изобретения

В. С. Евдокимов и р. П. Пунгин (71) 3asBHTCJIb Вычислительный вентр Сибирского отделения АН СССР (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ПЕРФОКАРТ

Изобретение относится к вычислительной технике и предназначено для использования в системах tpsHcoOptMpOBKH и укладки перфокарт.

Известны устройства для укладки перфокарт, содержащие подающие ролики и бункер с упором и подпружиненной картоприемной площадкой.

Однако известные устройства ненадежны в работе. При высоких скоростях транСпортировки перфокарт предыдущая перфокарта еще не уложится в бункер, а следующая попадает под предыдущую или в торец предыдущей. В результате перфокарты путают» ся или сминаются.

Целью изобретения является повышение надежности устройства.

Для этого устройство содержит элемент длязахвата, установленный на валу, расположенном за подающими роликами у наружной стенки бункера, и выполненный в виде двух параллельно установленных и связанных между собой пластин.

Изобретение пояснено чертежами.

На фиг. 1-3 приведена схема конструкции устройства.

Устройство для укладки перфокарт содержит пластину 1, выполненную в виде диска и расположенную по одну сторону укладываемой перфокарты 2, и пластину 3, расположенную по другую сторону перфокарты 2.

Пластина 1 имеет разрез от края к центру, причем один его конец отогнут до пла1О стины 3.

Пластина 1 и пластина 3 установлены параллельно на валу 4, который соединен с приводом (не показан1 и расположен за подающими роликами 5 по ходу движения

И перфокарты у наружной стенки бункера 6.

Стопка перфокарт 7 лежит на картоприем» ной площадке 8, которая пружиной 9 прижата к упору 10.

Устройство работает следующим обра20 3ом.

Синхронно с движением. укладываемой перфокарты 2 поворачивается вал 4 с установленным на нем элементом для захвата.

Укладываемая перфокарта 2 выходит из пс

И даюших роликов 5 и движется внутри эле49657 5

0 5 Я 1

3 мента для захвата, между пластинами 1 и

3 др упора 10. Передний край (по ходу движения) отделенной перфокарты 2 скоти . зит по упору 10, касается стопы перфокарт

7.а заходя. под упор 10. 5 это время отогнутый конеп пластины 1 подходит к укладываемой перфокарте 2 и выталкивает ее на стопу перфокарт 7 ° которая. лежит на картопрнемной плошадке 8 и пружиной 9 прижата к упору 10. 10

ЦикЛ повторяется с приходом следуюшеФ укладываемой перфокарты 2.

Формула изобретения

1. Устройство для укладки перфокарт, содержашэеподаюшие ролики и бункер с упором и подпружиненной картоприемной плошадкой, о т л и ч а ю ш е е с я тем, что с целью повышения надежности устройства, оно содержит элемент для захвата, установленный на валу, расположенном за подаюшими роликами у наружной стенки бункера.

2. Устройство по и. 1 ° о т л и ч а ю— ш е е с я тем, что элемент для захвата выполнен в виде двух параллельно установленных и связанных между собой пластин. г

Заказ 25 36

Изд. 1 е /1Щ(! ирам 679

Подиисиое

ОН!11!11!1 Государственного комитета Совета Министров СССР ио делам изобретений н открытий

Москва, 113035, Раушскаи иаб., 4

Фили,зл П!!1! "П тонт, г. Ужгород, уд. Проектная, 4

Составитель А.Осипова

Редактор л, 3нньковскиб Те ред З.Тараненко Корректор 1!.Аук
