Синтезатор частот
Иллюстрации
Реферат

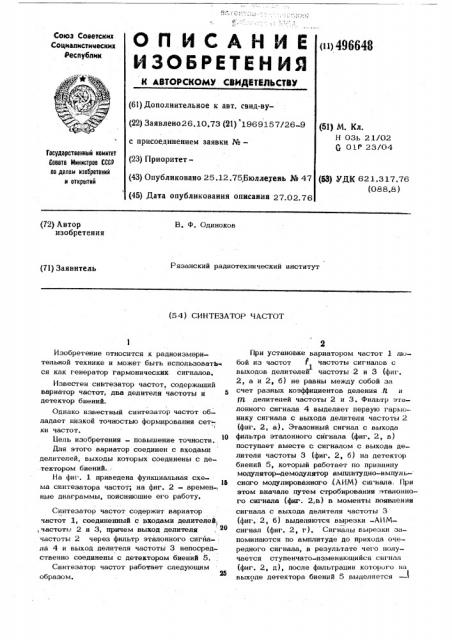

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕИЛЬСТВУ
Союз Советских
Социалистических е еспубпик (11) ЗВИЕ (61) Дополнительное к авт. свид-ву(22) Заявлено 26.10.73 (21) 1969157/26-9 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.12.75Бюллеуень № 47 (45) Дата опубликования описания 27.02.76 (51) M. Кл.
Н 03ь 21/02
0lf 23/04
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий
1 (53) УДК 6 2 1. 3 1 7.76 (088.8 ) (72) Автор изобретения
В. Ф. Одиноков
Рязанский радиотехнический институт (71) Заявитель (54) СИНТЕЗАТОР ЧАСТОТ
Изобретение относится к радиоизь ерительной технике и может быть использовать ся как генератор гармонических. сигналов.
Известен синтезатор частот, содержаший вариатор частот, два делителя час оты и 5 детектор биений.
Однако известный синтезатор частот обладает низкой точностью формирования сет. —, I ки частот.
11ель изобретения — повышение точности.
Для этого вариатор соединен с входами делителей, выходы которых соединены с детектором биений.:
На фиг. 1 приведена функциальная схе15 ма синтезатора частот; на фиг. 2 — временные диаграммы, поясняющие его работу, Синтезатор частот содержит вариатор частот 1, соединенный с входами делителей,., частоты 2 и 3, причем выход делителя частоты 2 через фильтр эталонного сигнала 4 и выход делителя частоты 3 непосредственно соединены с детектором биений 5.
Синтезатор частот работает следующим образом.
При установке вариатором частот 1. muбой из частот f частоты сигналов с
1 выходов делителей частоты 2 и 3 (фиг.
2, а и 2, б) не равны между собой за счет разных коэффициентов деления и и
fg делителей частоты 2 и 3. Фильтр эталонного сигнала 4 выделяет первую гарьюнику сигнала с выхода делителя частоты 2 (фиг. 2, a). Эталонный сигнал с выхода фильтра эталонного сигнала (фиг. 2, в) поступает вместе с сигналом с выхода делителя частоты 3 (фиг, 2, б) на детектор биений 5, который работает по принципу модулятор-демодулятор амплитудно-импульсного модулированного,(АИМ) сигнала. При этом вначале путем стробирования эталонного сигнала (фиг. 2,в) в моменты появления сигнала с выхода делителя частоты 3 (фиг. 2, б) выделяются вырезки -АИМсигнал (фиг. 2, г). Сигналы вырезки запоминаются по амплитуде до прихода очередного сигнала, в результате чего получается ступенчато-изменяющийся сигнал (фиг. 2, д), после фильтрации которого на выходе детектора биений 5 выделяется
496о 48
Составитеаь А.Кузнецов редактор Л гу н Техред р Êàðâíäàøaâà корректор Л.Брахнина
Изд. Рй / И
Заказ ф4
Тираж 902
Подписное
QHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, ll3035, Раушская наб., 4
Предприятие <Патент», Москва, Г.59, Бережковская наб., 24
Э огибающая АИМ-сигнала (фиг. 2, е) с частотой
2 Вт
Формула изобретения
Синтезатор частот, содержащий вариатор ,частот, два делителя частоты и детектор l
4 ! биений, отличающийся тем, что, с целью повышения точности, вариатор сое,динен с входами делителей, выходы которых
5 соединены с детектором биений.
