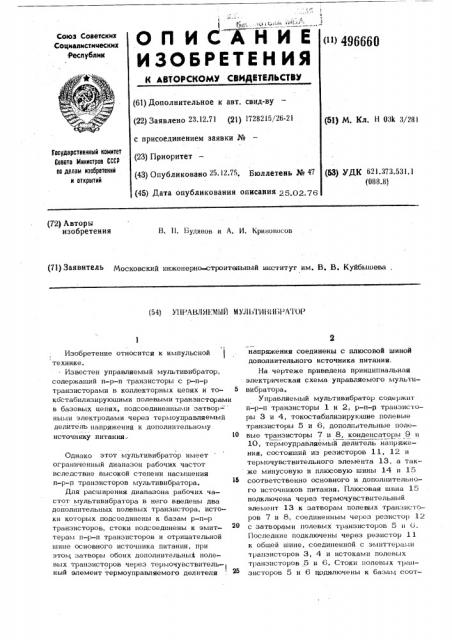

1 .;1 ъ 171 ЭГ"О Il И С А Н И Е < >4оннн0

ИЗОЬВЕтИНИЯ

Союз Советских

Социалистических е еслублик

К АВТОВСКОМУ СВИДЕТЕЛЬСТВУ

{61) Дополнительное к авт. свид-ву (22) Заявлено 23.12.71 (21) 1728215/26-21 с присоединением заявки № (23) Приоритет (51) М, Кл. Н 03k 3/281

Государственный квинтет

Совета Министров СССР по делам изооретеннй и открытий (43) Опубликовано 25 12 75, Бюллетень № 47 (53) УДК 621.373.531.1 (О88.8) (45) Дата опубликования описания 25 02 76 (72) Авторы изобретения

В. 11. Будяион и А. И. Криноносов (71) 3aHBHTGAb Московский инженерно-строительный инс"гитут им. В. В. Куйбышева (54) У1! РАВЛЯЕМЫР1 М УЛЬ 1 ИИ1ЬРЛТОР

Изобретение относится к импульсной технике. — Известен управляемый мультивибратор, содержащий п-р-п транзисторы с р-п-р транзисторами в коллекторных цепях и то- б костабилизируюшими полевыми транзисторами в базовых цепях, подсоединенными затвор= ными электродами через термоуправляемый делитель напряжения к дополнительному источнику питания, 10

Однако этот мультивибратор имеет ограниченный диапазон рабочих частот вследствие высокой степени насыщения и-р-и транзисторов мультивибратора.

Для расширения диапазона рабочих частот мультивибратора в него введены два дополнительных полевых транзистора, истоки которых подсоединены к базам р-п-р транзисторов, стоки подсоединены к эмиттеракi и-р-и транзисторов и отрицательной шине основного источника питания, при этом затворы обоих дополнительными полевых транзисторов через термочувствитель- ный элемент термоуправляемого делителя напряжения соединены с плюсовой шиной дополнительного источника питания.

На чертеже приведена принципиальная электрическая схема управляемого мультивибратора.

Управляемый мультивибратор содержит п-р-и транзисторы 1 и 2, р-и-р транзисто— ры 3 и 4, токостабилизируюшие полевые транзисторы 5 и 6, дополнительные полевые транзисторы 7 и 8, конденсаторы 9 и

10, термоуправляемый делитель напряжения, состоящий из резисторов 11, 12 и термочувствительного элемента 13, а также минусовую и плюсовую шины 14 и 15 соответственно основного и дополнительного источников питания. Плюсовая шина 15 подключена через термочувствительный элемент 13 к затворам полевых транзисто-. ров 7 и 8, соединенным через резистор 12 с затворами полевых транзисторов 5 и О.

Последние подключены через резистор 1 1 к обшей шине, соединенной с эмиттера;,и транзисторов 3, 4 и истоками полевых транзисторов 5 и 6. Стоки полевых транзисторов 5 и 6 подключены к базам сооТ)496660

3. ветственно транзисторов 2 и 1, коллекторы последних соединены с коллекторами сооТвещественно транзисторов 4 и 3, базы. которых подключены к истокам полевых транзисторов 8 и 7. Стоки полевых - гранзис ва-. ров 5 и 6 связаны соответственно через конденсаторы 9 и 10 с коллекторами тран. зисторов 1 и 2, эмиттеры которых соединены со стоками полевых транзисторов 7 и 8 и с минусовой шиной 14.

Мультивибратор работает следующим образом.

Л

При изменении контролируемой термочувствительным элементом 13 температу"1 ры, коэффициент деления термоуправляемого делителя напряжения меняется, приводя к изменению напряжений на затворах полевых транзисторов or 5 до 8 и соответствующему изменению внутренних сопротивлений полевых транзисторов 5, 6. и р-и-р транзисторов 3 и 4, являющихся коллекторными и базовыми нагрузками транзисторов l и 2, определяющими рабочую частоту мультивибратора и величину коллекторных токов транзисторов 1 и 2.

В результате поддерживается стабильная низкая степень насыщения последних, что позволяет расширить диапазон рабочих частот мультивибратора.

5 Ф о р м у л а изобретения управе!й ультрвибратор, содержа щий п-р-п транзисторы с р-п-р транзисторами в коллекторных цепях и токостаби10 лизирующими полевыми транзисторами в базовых цепях, подсоединенными затворными электродами через термоуправляемый делитель напряжения, к дополнительному источнику питания, о т л и ч а ю15 шийся тем, что, с целью расширения i диапазона рабочих частот, в него введены два дополнительных полевых транзистора, истоки которых подсоединены к базам, р-и-р транзисторов, стоки подсоединены

20 к эмиттерам п-р-п транзисторов и отрицательной шине основного источника питания, при этом затворы обоих дополнительных полевых транзисторов через термочувствительный элемент термоуправляМ емого делителя напряжения соединены с

1 положительной шиной дополнительного источника питания.
