Союз Советских

Социаяистимеских

Респубаии

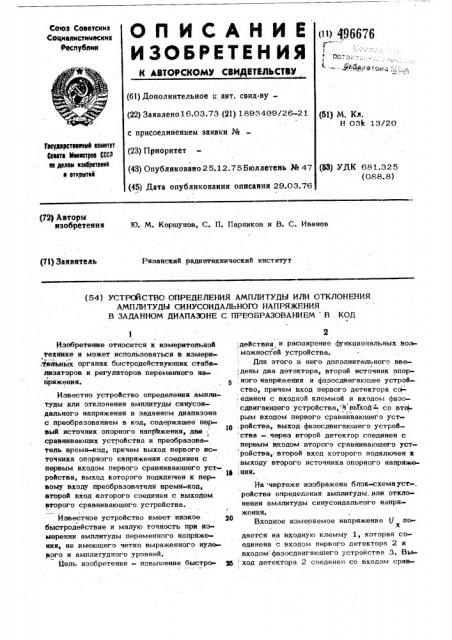

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (11) 496676

Ъ

3 а, ...,» k:ûét,фтора, (61) Дополнительное к авт. свид-ву(22) Заявлено16.03.73 (21) 1893489/26-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.12.756юллетеиь № 47 (45) Дата опубликования описания 29.03.76 (51) М. Кл.

Н 031 13/20

Гасударственный камктет

Севата Ф1кккатрав СССР пп делам кзебрвтеккк в еткрыткй (58) УДК 681.325 (0,88. 8) (72) Авторы изобретения

Ю. М. Коршунов, С. П. Парников и В. С. Иванов (71) Заявитель

Рязанский радиотехнический институт (54) УСТРОЙСТВО ОПРЕДЕЛЕНИЯ АМПЛИТУДЫ ИЛИ ОТКЛОНЕНИЯ

АМПЛИТУДЫ СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ

В ЗАДАННОМ ДИАПАЗОНЕ С ПРЕОБРАЗОВАНИЕМ В . КОД

Изобретение относится к измерительной технике и может использоваться в измерительных органах быстродействующих стабилизаторов и регуляторов переменного на.1 пряжения. 5

Известно устройство определения амплитуды или отклонения амплитуды синусоидального напряжения в заданном диапазоне с преобразованием в код, содержащее пер вый источник опорного напрЪжения, два сравнивающих устройства и преобразователь время»код, причем выход первого источника опорного напряжения соединен с первым входом первого сравнивающего устройства, выход которого подключен к первому входу преобразователя время-код, второй вход которого соединен с выходом второго сравнивающего. устройства.

Известное устройство имеет низкое быстродействие и малую точность при измерении амплитуды переменного напряжения, не имеющего четко выраженного нуле

soro и амплитудного уровней.

Цель изобретения - повышение быстро аб действия и расширение функпиональных Воз» можностей устройства.

Для етого в него дополнительного вве,.дены два детектора, второй источник опор ного напряжения и фязосдвигаюшее устрой« ство, причем вход первого детектора cdединен с входной клеммой и входом фазосдвигающего устройства, 4 выход - со вто рым входом первого сравнивающего уст; ройства, выход. фазосдвигаюшего устрой ства - через второй детектор соединен с первым входом второго сравнивающего устI ройства, второй вход которого подключен к выходу второго источника опорного напряже ния.

На чертеже изображена блок-схема уст-. ройства. определения амплитуды или отклонения амплитуды синусоидального напряжения.

Входное измеряемое напряжение (пох дается на входную клемму 1, которая соединена с входом первого детектора 2 и входом фазосдвигаюшего устройства Э. Выход детектора 2 соединен со входом срав496676 кивающего устройства 4, второй вход которого соединен с источнйком 5 опорного напряжения, а выход - с первым входом преобразователя 6 время-код. Выход фазосдвигающего устройства 3 соединен со 0 входом второго детектора 7, сигнал с которого поступает на .первый вход второго сравнивающего устройства 8, На второй его вход поступает сигнал со второго ис точника 9 опорного напряжения. Выход 10 сравнивающего устройства 8 соединен со вторым входом преобразователя 6 времякод.

Измеряемое синусоидальное напряжение подается на вход детектора 2 и через фазосдвигающее устройство .3 (с некотох рым сдвигом по фазе) - на детектор 7.

Напряжения одинаковой поганости с выходов детекторов 2 и 7 поступают на сравни ваюшие устройства 4 и 8, соответственно.

На второй вход сравнивающего устройства4 поступает постоянное напряжение (J с ис

1 точника 5 опорного напряжения, а на втоpol вход сравнивающего устройства 8 - по-,ц стоянное напряжение 0 с источника 9 опорного напряжения, причем напряжения О и U имеют одинаковую полярность с сиг2

30 налами на первых входах сравнивающих устройств, отличные друг от друга значения и малы по сравнению с амплитудой входного сигнала Q . Сигналы, поступающие с выходов сравнивающих устройств 4 и 8 на х входы преобразователя 6 время-код, определяют интервал времени, несущий инф рмацню об амплитуде входного сигнала (/ х

Этот временной интервал преобразуется в код преобразователем 6 время-код.

Предмет изобретения

Устройство определения амплитуды или

Ьтклонения амплитуды синусоидального напряжения в заданном диапазоне с преобразованием в код, содержащее первый источник опорного напряжения, два сравнивающих устройства и преобразователь время-код, . причем выход первого источника опорного напряжения соединен с первым входом пер вого сравнивающего устройства, выход которого подключен к первому входу преобразователя время-код, второй вход которого соединен с выходом второго сравнчвающего устройства,отличающеeся тем, что, с целью повышения быстродействия и расширения .фу нкпи ональных воэмож иост ей, устройства, в него дополнительно введены два детектора, второй источник опорного напряжения и фазосдвигающее устройство, причем вход первого детектора соединен с входной клеммой и входом фазосдвигаюше<

ro устройства, а выход - со вторым входом первого сравнивающего устройства, выход фазосдвигающего устройства через второй детектор соединен с первым входом второго сравнивающего устройства, второй вход которого подключен к выходу второго источника опорного напряжения.
