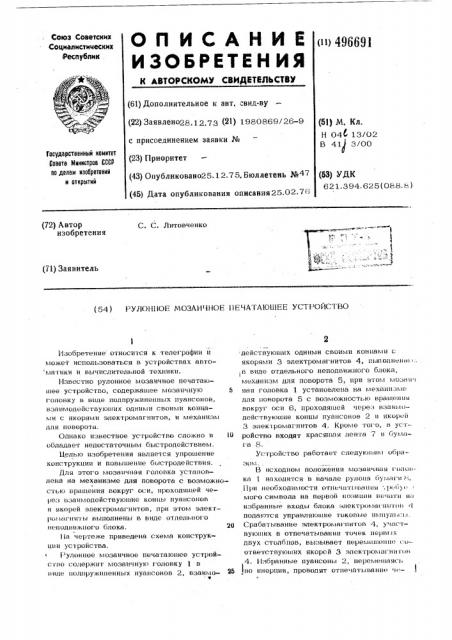

О П И С А Н И Е <»>496691

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено28.12 73 (21) 1980869/26-9 с присоединением заявки № (23) Приоритет (43) Оцубликовано25. 12.75, Бюллетень №47 (51) N, Кл.

Н 04 13/02

B 41 3/00

Гасударственный комитет

Совете Министров СССР по делам изобретений и открытий (53) УДК

6 2 1.. 394. 62 5 (08 H. 8 ) (45) Дата опубликования описания25.02.76

С. С. Литовченко (723 Автор изобретения

° в (71) Заявитель (54) РУЛОН1ЮЕ МОЗАИЧНОЕ 11ЕЧА 1 АЮШЕЕ УСТРОЙСТВО

Изобретение относится к телегряфии и может использоваться в устройствах авто мат ики и вычислительной техники..

Известно рулонное мозаичное печатающее устройство, содержащее мозаичную б головку в виде подпружиненных пуансонов, взаимодействующих одними своими концаMH с якорями электромагнитов, и механизл цпя поворота.

Однако известное устройство сложно и 10 обладает недостаточныл1 быстродействием.

Целью изобретения является упрощение конструкции и повышение быстродействия.

Для этог о л1озяпчная головка установлена на механизме для поворота с возможностью вращения вокруг оси, проходящей через изаил1одействуюшие концы пуансонов

» якорей электромагнитов, при этом эпектромагппны выполнены в виде отдельного неподвижного блока. 20

11а чертеже приведена схема конструкции ус гройства.

1 упонное л1озаичное печатающее устройс оно содержит мозаичную головку 1 в нице»одпружпненных пуансонов 2, взаил1одействуюших одними своими концами с якорями 3 электромагнитов 4, выполнегпп

1в виде отдельного неподвижного блока, механизм для поворота 5, прп этом мова»i цая головка 1 установлена на механизме дпя поворота 5 с возможностью вращения вокруг оси 6, проходящей через взаимодействующие концы пуансонов 2 и якорей

3 элек1ромагнитов 4. Кроые то| о, в устройство входят крясяшаи лента 7 и бумага 8, Устройство работает следуюп пл1 образом.

В исходном положении мозаичная голонка 1 находится в начале рулона бумаг» Б.

11ри пеобходпл ости отпечятыьа»»и .1л:бу ° мого символа HB первой IIA: инни печат» и» избранные входы блока электролж »плон подаются управляющие токовые пл»1ульсы.

Срабатывание электромю питов 4, у ык.твующих в отпечятыванпи точек цервых двух столбцов, вызывает перемещение соответствующих якорей 3 электромагнит»»

4. Избранные пуансоны 2, перемещаясь по инерции, проводит отце лять вани» ч<— о

496691

3 рез красящую ленту 7 точек на бумаге 8.

Отпечатывание избранных точек третьего и четвертого столбцов производится пос- ле соответствующего поворота мозаичной головки 1 механизмом для поворота 5 и 5 подачи уйравляюших токовых импульсовЪа требуемые входы блока электромагнитов 4.

Точки пятого столбца отпечатываются после вторичного поворота мозаичной головки 1.

Шестой столбец служит для пробела между l0 символами. При каждом повороте мозаичной головки 1 сведенные в одну вертикальнуюли- пию концы пуансонов 2 также поворачивают-. ся. Однако из-за того, что они находятся на оси вращения, точки взаимодействия якорей

3 и пуансонов 2 практически не меняются.

Начало отпечатывания второго символа осуществляется после третьего поворота мозаичной головки 1. Подачей токовых импульсоВ на избранные электромагниты 4 осущест- 1 вливая печать требуемых точек седьмого и восьмого столбцов. Отпечатывание десятого и одиннадцатого столбцов второго символа и всех последующих символов производится аналогично вышеизложенному, . 25

Рассмотренный режим работы печатающего устройства характерен для старт-стопного метода печати.

В непрерывном режиме отпечатывание "ЗО символов производится пуансонами 2 в процессе безостановочного поворота мозаичной головки 1.

В обоих режимах существенно снижают ся требования к механизму для поворота 5 (прямой поворот и возврат в исходное положение) из-за незначительного веса мозаичной головки 1 и отсутствия гибкого кабе- я.

Л

Предложенное устройство может исполь зоваться для печати на ударочувствительную бумагу, при этом печать осуществляется непосредственно пуансонами поэтапно или с одновременным синтезированием всего контура знака без красящей ленты. формула изобретения

Рулонное мозаичное печатающее устройство, содержащее мозаичную головку в виде подпружиненных пуансонов, взаимодействующих одними своими концами с якорями электромагнитов, и механизм для поворота, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения быстродействия, мозаичная головка установлена на меканизме для поворота с возможностью вращения вокруг оси, проходящей через взаимодействующие концы пуансонов и якорей электромагнитов, при этом электромагниты выполнены в ви- о де отдельного неподвижного блока.
