Установка для формования изделий из листовых термопластов
Иллюстрации
Реферат
-A п -и - Е

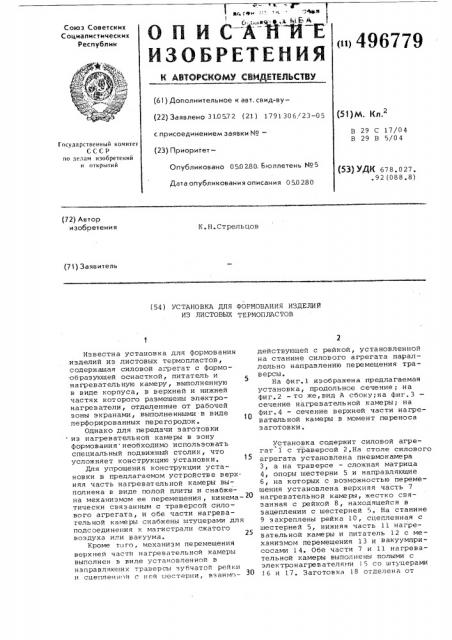

ОПИС
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (11)496779 (б1) Дополнительное к авт. свид-ву(22) Заявлено 310572 (21) 1791306/23-05 с присоединением заявки ¹â€” (23) ПриоритетОпубликовано 050280. Бюллетень №5
Дата опубликования описания 050230 ($)) (л.2
В 29 С 17/04
В 29 В 5/04
Государственный комитет
СССР но аеаам изобретений н открытий (53) УДИ 678.027..92 (088.8) (72) Автор изобретения
К.Н.Стрельцов (71) Заявитель (54 ) УС ТАНО ВКА ДЛЯ ФОРМОВАНИЯ ИЗДЕЛИЙ
ИЗ ЛИСТОВЫХ ТЕРЯОПЛАСТОВ
Известна установка для формования изделий из листовых термопластов, содержащая силовой агрегат с формообразующей оснасткой, питатель и нагревательную камеру, выполненную в виде корпуса, в верхней и нижней частях которого размещены электронагреватели, отделенные от рабочей зоны экранами, выполненными в виде перфорированных перегородок.
Однако для передачи заготовки из нагревательной камеры в зону формования необходимо испольэовать специальный подвижный столик, что усложняет конструкцию установки.
Для упрощения конструкции установки в предлагаемом устройстве верх. няя часть нагревательной камеры выполнена в виде полой плиты и снабжена механизмом ее перемещения, кинема- 2О тически связанным с траверсой сило— вого агрегата, и обе части нагревательной камеры снабжены штуцерами для подсоединения к магистрали сжатого воздуха или вакуума.
Кроме того, механизм перемещения верхней части нагревательной камеры выполнен в виде установленной в направлявших TpaBppcbl зубчатой рейки и сцепленной c ней шестерни, взаимо действующей с рейкой, установленной на станине силового агрегата параллельно направлению перемещения трав ерсы.
На фиг. 1 изображена предлагаемая установка, продольное сечение; на фиг.2 — то же,вид А сбоку;на фиг.3 сечение нагреватель ной камеры; на фиг. 4 — сечение верхней части нагревательной камеры в момент переноса заготовки.
Установка содержит силовой агрегат 1 с траверсой 2.На столе силового агрегата установлена пневмокамера
3, а на траверсе — сложная матрица
4, опоры шестерни 5 и направляющие
6, на которых с возможностью перемешения установлена верхняя часть 7 нагревательной камеры, жестко связанная с рейкой 8, находящейся в зацеплении с шестерней 5. На станине
9 закреплены рейка 10, сцепленная с шестерней 5, нижняя часть 11 нагревательной камеры и питатель 12 с механизмом перемешения 13 и вакуумприсосами 1 4. Обе части 7 и 11 нагревательной камеры выполнены полыми с электронагревателями 15 со штуцерами
16 и 17. Заготовка 18 отделена от
496779 электронагревателей 15 пеp:ð,"..: ° ными экранами 19.
Установка работает с.;:= образом.
При поднятой траверсе 2 питатель
12 посредством вакуумприсосов 14
5 подает на нижнюю часть 11 нагревательной камеры заготовку 18. Поток подогретого воздуха, подаваемого через штуцер 17, удерживает заготов— ку во взвешенном состоянии. При перемещении траверсы 2 вниз верхняя часть 7 нагревательной камеры перемещается вниз и в сторону нижкей части 11 нагревательной камеры вследствие сложения,двух прямолинейных взаимно перпендикулярных перемещенийперемещения траверсы 2 и перемещения рейки 8, вызванного взаимодействием с обкатывающейся но рейке 10 шестерни 5. Обе части 7 и 11 нагре— вательной камеры сближаются и 20 обеспечивают двусторонний нагрев зaroтовки 18 посредством радиации и вынужденной конвенции.
По окончании разогрева заготовки штуцер 16 соединяется с вакуумной магистралью, заготовка 18 прижимается атмосферным давлением к верхней части 7 нагревательной камеры. Траверса 2 поднимается, обеспечивая перемещение заготовки 18 в зону формования, где штуцер 16 соединяется с напорной магистралью, и заготовка сбрасывается на пневмокамеру „Одновремейно питатель 12 подает ка
p,>ñãper> с серcдкyю загг>т(>в ну. floe >>г о пуск аки» трав ерсы 2 пр н -холит ,г:, .о :ание Hзделил и ра >о> j>ев о>1сред
= " отовки. формула изобретения
Установка для формовакия> изделий из листовых термопластов, содер— жащая силовой агрегат с формообра— зующей ос -=."òêîé, питатель и нагреватель: †;;:, ".:.:.:.еру> выполненную в виде корпуса, з ==-рхней и нижкей частях которого р=:.=.. .=";::--..ь элект .=:-.агреватели отделеккые от рабо=--.Ð:::,à;".:- экранами, выполненными в виде перфорированых перегородок, о т л и ч а ю щ а я с я тем, что, с целью упро;е— ния конструкции, верхняя часть на-гревательной камеры выполнена в виде полой плиты и снабжена механизмом ее перемещения, кинематически связанным с траверсой силового агрегата, и обе части нагревательной камеры снаб— жены штуцерами для подсоединения к магистрали сжатого воздуха или вакуума.
2. Установка по п,1, о т л и ч а ющ а я с я тем, что механизм переме— щения верхней части нагревательной камеры выполнен в виде установленной в направляющих траверсы зубчатой рейки и сцепленной с ней шестерни, взаимодействующей с рейкой, установ— ленной на станине силового агрегата параллель но направлению перемещения траверсы.
Филиал ППП Патент, г. Ужгород, Ул. Проектная,4
49 á779
ЦНИИП И Заказ 9 354/б 5
Тираж 735
Воздух
П од пи сн ое
