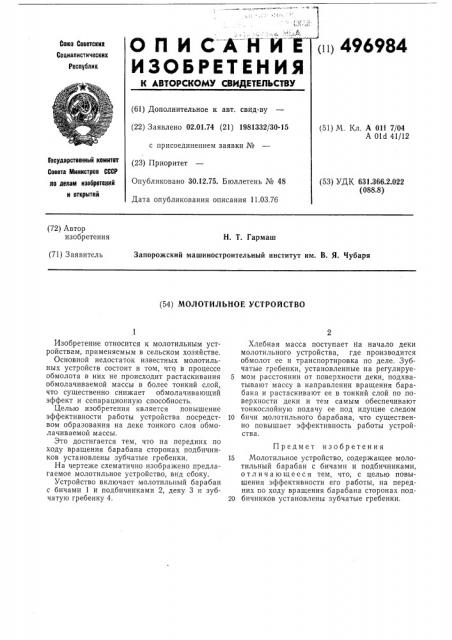

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ш1 496984

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.74 (21) 1981332/30-15 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.75. Бюллетень № 48

Дата опубликования описания 11.03.76 (51) M. Кл. А Olf 7/04

А Old 41/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытии (53) УДК 631 366.2.022 (088.8) (72) Автор изобретения

Н. Т. Гармаш

Запорожский машиностроительный институт им. В. Я. Чубаря (71) Заявитель (54) МОЛОТИЛЬНОЕ УСТРОЙСТВО

Изобретение относится к молотильным устройствам, применяемым в сельском хозяйстве.

Основной недостаток известных молотильных устройств состоит в том, что в процессе обмолота в них не происходит растаскивания обмолачиваемой массы в более тонкий слой, что существенно снижает обмолачивающий эффект и сепарационную способность.

Целью изобретения является повышение эффективности работы устройства посредством образования на деке тонкого слоя обмолачиваемой массы.

Это достигается тем, что на передних по ходу вращения барабана сторонах подбичников установлены зубчатые гребенки.

На чертеже схематично изображено предлагаемое молотильное устройство, вид сбоку.

Устройство включает молотильный барабан с бичами 1 и подбичниками 2, деку 3 и зубчатую гребенку 4.

Хлебная масса поступает на начало деки молотильного устройства, где производится обмолот ее и транспортировка по деле. Зубчатые гребенки, установленные на регулируе5 мом расстоянии от поверхности деки, подхватывают массу в направлении вращения барабана и растаскивают ее в тонкий слой по поверхности деки и тем самым обеспечивают тонкослойную подачу ее под идущие следом

10 бичи молотильного барабана, что существенно повышает эффективность работы устройства.

Предмет изобретения

15 Молотильное устройство, содержащее молотильный барабан с бичами и подбичниками, отличающееся тем, что, с целью повышения эффективности его работы, на передних по ходу вращения барабана сторонах под20 бичников установлены зубчатые гребенки.
