Патент 497

Врезной замок с секретным устройством для застопоривания в крайних положениях сдвоенных ригелей



И 497

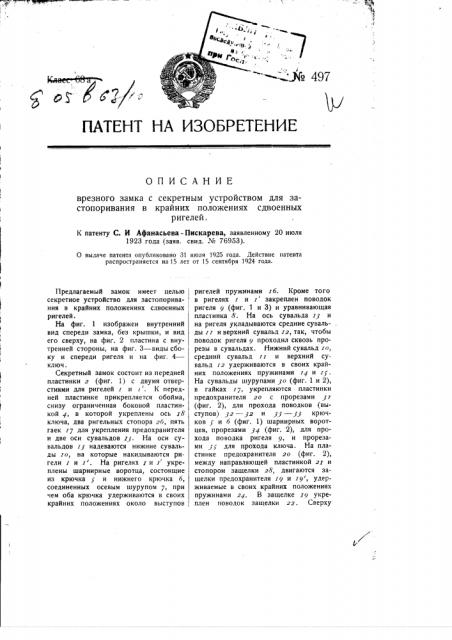

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ врезного замка с секретным устройством для застопоривания в крайних положениях сдвоенных ригелей.

К патенту С. И Афанасьева-Пискарева, заявленному 20 июля

1923 года (заяв. свид. № 76953).

0 выдаче патента опубликовано 31 июля 1925 года. Действие патента распространяется на 15 лет от 15 сентября 1924 года.

Предлагаемый замок имеет целью секретное устройство для застопоривания в крайних положениях сдвоенных ригелей.

На фиг. 1 изображен внутренний вид спереди замка, без крышки, и вид

его сверху, на фиг. 2 пластина с внутренней стороны, на фиг. 3 — виды сбоку и спереди ригеля и на фиг. 4— ключ.

Секретный замок состоит из передней пластинки 2 (фиг. 1) с двумя отверстиями для ригелей i и . К передней пластинке прикрепляется обойма, снизу ограниченная боковой пластинкой 4, в которой укреплены ось s8 ключа, два ригельных стопора 26, пять гаек 7 для укрепления предохранителя и две оси сувальдов s3. На оси сувальдов s3 надеваются нижние сувальды so, на которые накидываются ригели s u s На ригелях I u s укреплены шарнирные воротца, состоящие из крючка 3 и нижнего крючка 6, соединенных осевым шурупом 7, при чем оба крючка удерживаются в своих крайних положениях около выступов ригелей пружинами s6. Кроме того в ригелях s u s закреплен поводок ригеля 9 (фиг. 1 и 3) и уравнивающая пластинка 8. На ось сувальда s3 и на ригеля укладываются средние сувальды г и верхний сувальд 121 так, чтобы поводок ригеля о проходил сквозь прорезы в сувальдах. Нижний сувальд so, средний сувальд ss и верхний сувальд г2 удерживаются в своих крайних положениях пружинами 4 и

На сувальды шурупами 3о (фиг. 1 и 2), в гайках г 7, укрепляются пластинки предохранителя 2о с прорезами 3 (фиг. 2), для прохода поводков (выступов) 32 — 32 и 33 — 33 крючков г и 6 (фиг. 1) шарнирных воротцев, прорезами 34 (фиг. 2), для прохода поводка ригеля д, и прорезами 3>- для прохода ключа. На пластинке предохранителя 2о (фиг. 2), между направляющей пластинкой 2т и стопором защелки 28, двигаются защелки предохранителя 9 и sy, удерживаемые в своих крайних положениях пружинами 24. В защелке го укреплен поводок защелки 22. Сверху

Врезной замок с секретным устройством для застопоривания в крайних положениях сдвоенных ригелей, характеризующийся применением воротцев, состоящих из крючков г и 6, прикрепленных поворотно около осей 7 к ригелям r u r, каковые воротца застопоривают ригели и при соответствующем движении ключем г7, fIoMolgbN) ыстУпов 3г — 32 и 33 — 33 на таковых крючках, перемещающихся в каналах З.г пластины го и пружинных защелок ry и zy с вырезами 36, имеющих поводки гг в прорезах 3 г и Зг той же пластины го. обойма 3 прикрывается крышкой, привинченной шурупами к пластинке предохранителя.

Для приведения в действие замка, т. е. запирания его — вставляется ключ г7 в отверстие крышки и, повертыванием его справа налево на 135, верхней по-, верхностью бородки ключа освобождается поводок крючка б воротцев из канала -6 (фиг. 2) верхней защелки предохранителя 9; опусканием ключа вниз до отказа и двумя поворотами, путем соответствующих зацеплений выступами ключа выступов воротцев и ригеля, выдвигается ригель r до отказа; третьим поворотом ключа в ту же сторону, введя ключем по каналу Зr пластинки о поводок (фиг. 3) верхнего крючка 3 воротцев в прорез защелки х9 (фиг. 2), включается предохранитель.

После этого, обратным движением ключа, теми же операциями, сначала освобождаются от верхнего предохранителя, затем выдвигают ключ до отказа и запирают на нижний предохранитель, в своем крайнем положении, второй ригель г .

Для обратного действия, т. е. открытия замка, необходимо предварительно освободить поводки 33 и 33 крючка г воротцев, из прорезов 36 защелки ry, для соответствующего ригеля, а, затем, тройным поворотом ключа выдвигаются и запираются на верхние предохранители сначала один, затем другой ригель.

Соответствующими изменениями формы сувальдов, шарнирных воротцев и др. частей может быть изменена форма ключа; таким образом, каждый замок может открываться только одним, стрОго определенным для него ключем, ПРЕДМЕТ ИЗОБРЕТЕНИЯ.
