Реферат



„E (i i) 49765 l

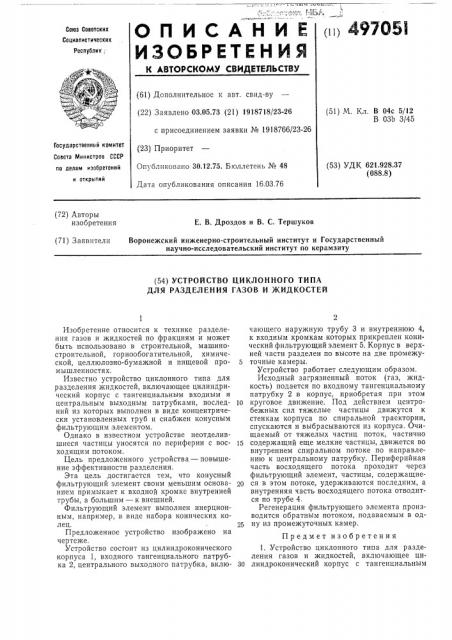

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик, (61) Дополнительное к авт. свид-ву (22) Заявлено 03.05.73 (21) 1918718/23-26 (51) М. Кл. В 04с 5/12

В ОЗЬ 3/45 с присоединением заявки № 1918766/23-26

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (23) Приоритет

Опубликовано 30.12,75. Бюллетень № 48

Дата опубликования описания 16.03.76 (53) УДК 621.928.37 (088.8) (72) Авторы изобретения

Е. В. Дроздов и В. С. Тершуков (71) Заявители

Воронежский инженерно-строительный институт и Государственный научно-исследовательский институт по керамзиту (54) УСТРОЙСТВО ЦИКЛОННОГО ТИПА

ДЛЯ РАЗДЕЛЕНИЯ ГАЗОВ И ЖИДКОСТЕЙ

Изобретение относится к технике разделения газов и жидкостей по фракциям и может быть использовано в строительной, машиностроительной, горнообогатительной, химической, целлюлозно-бумажной и пищевой промышленностях.

Известно устройство циклонного типа для разделения жидкостей, включающее цилиндрический корпус с тангенциальным входным и центральным выходным патрубками, последний из которых выполнен в виде концентрически установленных труб и снабжен конусным фильтрующим элементом.

Однако в известном устройстве неотделившиеся частицы уносятся по периферии с восходящим потоком.

Цель предложенного устройства — повышение эффективности разделения.

Эта цель достигается тем, что конусный фильтрующий элемент своим меньшим основанием примыкает к входной кромке внутренней трубы, а большим — к внешней.

Фильтрующий элемент выполнен инерционным, например, в виде набора конических колец.

Предложенное устройство изображено на чертеже.

Устройство состоит из цилиндроконического корпуса 1, входного тангенциального патрубка 2, центрального выходного патрубка, включающего наружную трубу 3 и внутреннюю 4, к входным кромкам которых прикреплен конический фильтрующий элемент 5. Корпус в верхней части разделен по высоте на две промежу5 точные камеры.

Устройство работает следующим образом.

Исходный загрязненный поток (газ, жидкость) подается по входному тангенциальному патрубку 2 в корпус, приобретая при этом

10 круговое движение. Под действием центробежных сил тяжелые частицы движутся к стенкам корпуса по спиральной траектории, спускаются и выбрасываются из корпуса. Очищаемый от тяжелых частиц поток, частично

15 содержащий еще мелкие частицы, движется во внутреннем спиральном потоке по направлению к центральному патрубку. Периферийная часть восходящего потока проходит через фильтрующий элемент, частицы, содержащие20 ся в этом потоке, удерживаются последним, а внутренняя часть восходящего потока отводится по трубе 4.

Регенерация фильтрующего элемента производится обратным потоком, подаваемым в од25 ну из промежуточных камер.

Предмет изобретения

1. Устройство циклонного типа для разделения газов и жидкостей, включающее ци30 линдроконический корпус с тангенциальным

497051

Составитель Э. Андреева

Корректор Т. Гревцова

Техред Е. Подурушина

Редактор Е. Дайч

Заказ 393/1 Изд. № 2122 Тираж 708 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 входным и центральным выходным патрубками, последний из которых выполнен в виде концентрически установленных труб и снабжен конусным фильтрующим элементом, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности разделения, конусный фильтрующий элемент своим меньшим основанием примыкает к входной кромке внутренней трубы, а большим — к внешней.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью повышения разделения эф5 фективности газовых потоков, фильтрующий элемент выполнен инерционным, например, в виде набора конических колец.
